ZTB18-2AB1G1D04 Cisimden Yansımalı Fotosel
SICK

ZTB18-2AB1G1D04 Cisimden Yansımalı Fotosel

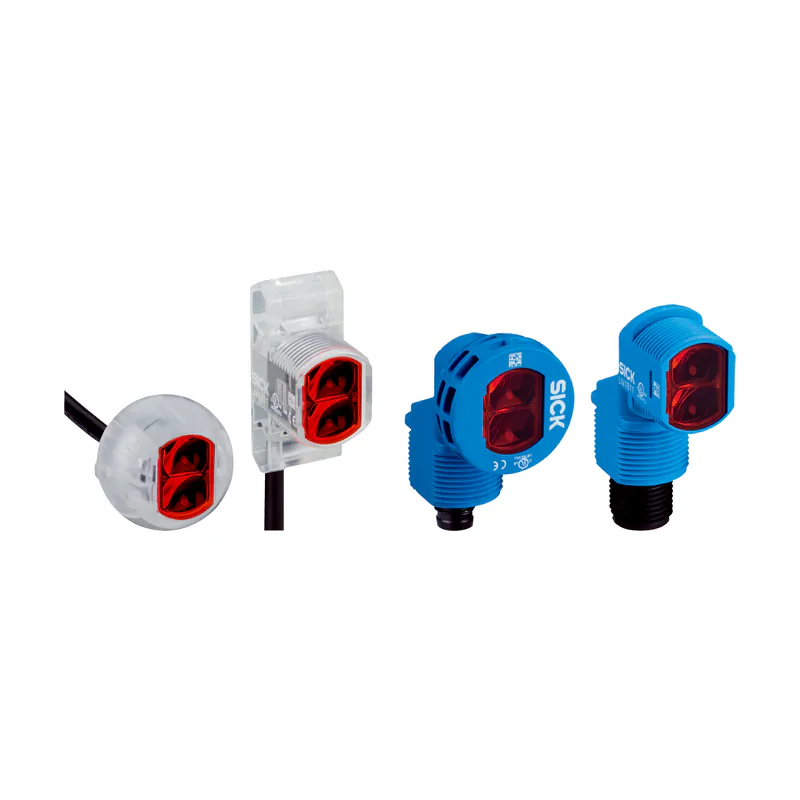

Parça no: 1095788Seri: Z18 Simple Sense Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · Menzil 5 mm … 100 mm · PinPoint LED · İtme-çekme: PNP/NPN

  • Algılama mesafesi: 5 mm … 100 mm
  • Işık kaynağı: PinPoint LED
  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Bağlantı tipi: Açık uçlu kablo, 4 telli, 2.000 mm
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Z18 serisine ait bu cisimden yansımalı fotosel 5 mm … 100 mm algılama mesafesi, PinPoint LED ışık kaynağı, İtme-çekme: PNP/NPN çıkış ve Açık uçlu kablo, 4 telli, 2.000 mm bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1095788. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Boyutlar ( G x Y x D)13,6 mm x 34,8 mm x 21,9 mm
Gövde şekli (ışık çıkışı)Hibrit
Diş çapı (Gövde)M18
Montaj şekliM18, kafa/yan (24,1 … 25,4 mm)
Gövde rengiMavi
Maksimum algılama mesafesi5 mm … 100 mm
Algılama mesafesi5 mm … 100 mm
Işık türüKızılötesi ışık
Işık kaynağıPinPoint LED
Işık demet çapı (mesafe)Ø 8 mm (100 mm)
Dalga uzunluğu850 nm
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma< 10 %
Akım tüketimi≤ 15 mA
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık ile anahtarlama, Karanlık ile anahtarlama
Anahtarlama çıkışı Q1İtme-çekme: PNP/NPN, Aydınlık ile anahtarlama
Anahtarlama çıkışı Q2İtme-çekme: PNP/NPN, Karanlık ile anahtarlama
Çıkış akımı Imax.100 mA
Tepki süresi≤ 1 ms
Anahtarlama frekansı500 Hz
Bağlantı tipiAçık uçlu kablo, 4 telli, 2.000 mm
Kablo malzemesiPlastik, PVC
Çapraz kablolama0,13 mm²
Koruma devreleriA / B / D
Koruma sınıfıIII
Ağırlık4,54 g
Gövde malzemesiPlastik, ABS
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
Çalışma ortamı sıcaklığı–40 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
UL-dosya no.E189383
Bağlantı tipi/bağlantı düzeni
Kablo malzemesiPlastik
Çapraz kablolama0,13 mm²
BN+ (L+)
WHQ2
BU- (M)
BKQ1
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
