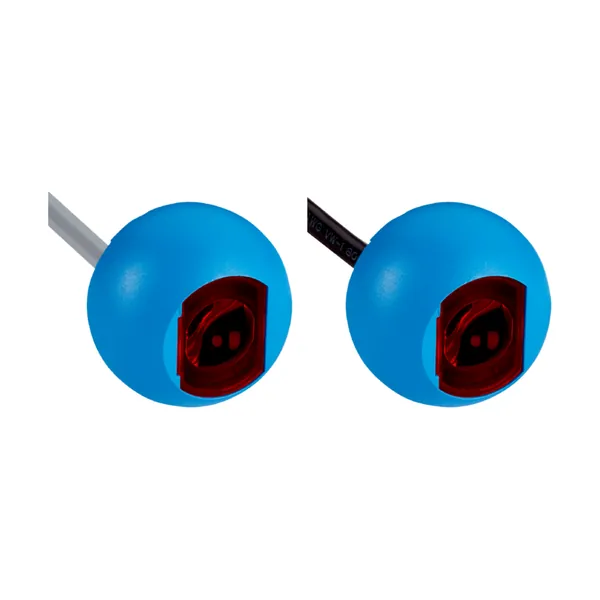

ZSE18-8AB1G8 Karşılıklı Fotosel
SICK

ZSE18-8AB1G8 Karşılıklı Fotosel

Parça no: 1095858Seri: Z18 Simple Sense Fotosel SerisiKategori: Fotoseller

Karşılıklı Fotosel · Menzil 0 m … 20 m · LED · İtme-çekme: PNP/NPN

  • Algılama mesafesi: 0 m … 20 m
  • Işık kaynağı: LED
  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Bağlantı tipi: Açık uçlu kablo, 4 telli, 2.000 mm
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Z18 serisine ait bu karşılıklı fotosel 0 m … 20 m algılama mesafesi, LED ışık kaynağı, İtme-çekme: PNP/NPN çıkış ve Açık uçlu kablo, 4 telli, 2.000 mm bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1095858. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Boyutlar ( G x Y x D)23,3 mm x 24 mm x 26 mm
Gövde şekli (ışık çıkışı)Hibrit
Diş çapı (Gövde)-
Montaj şekli24 mm, bilye, hizalama yardımsız
Gövde rengiMavi
Maksimum algılama mesafesi0 m … 22 m
Algılama mesafesi0 m … 20 m
Işık türüGörünebilir kırmızı ışık
Işık kaynağıLED
Işık demet çapı (mesafe)Ø 125 mm (1.000 mm)
Dalga uzunluğu625 nm
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma< 10 %
Akım tüketimi≤ 15 mA
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık ile anahtarlama, Karanlık ile anahtarlama
Anahtarlama çıkışı Q1İtme-çekme: PNP/NPN, Aydınlık ile anahtarlama
Anahtarlama çıkışı Q2İtme-çekme: PNP/NPN, Karanlık ile anahtarlama
Çıkış akımı Imax.100 mA
Tepki süresi≤ 500 µs
Anahtarlama frekansı1.000 Hz
Bağlantı tipiAçık uçlu kablo, 4 telli, 2.000 mm
Kablo malzemesiPlastik, PVC
Çapraz kablolama0,13 mm²
Koruma devreleriA / B / D
Koruma sınıfıIII
Ağırlık4,6 g
Gövde malzemesiPlastik, ABS
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
Çalışma ortamı sıcaklığı–40 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
UL-dosya no.E189383
Bağlantı tipi/bağlantı düzeni
Kablo malzemesiPlastik
Çapraz kablolama0,13 mm²
BN+ (L+)
WHNot connected
BU- (M)
BKTest IN
BN+ (L+)
WHQ2
BU- (M)
BKQ1
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
