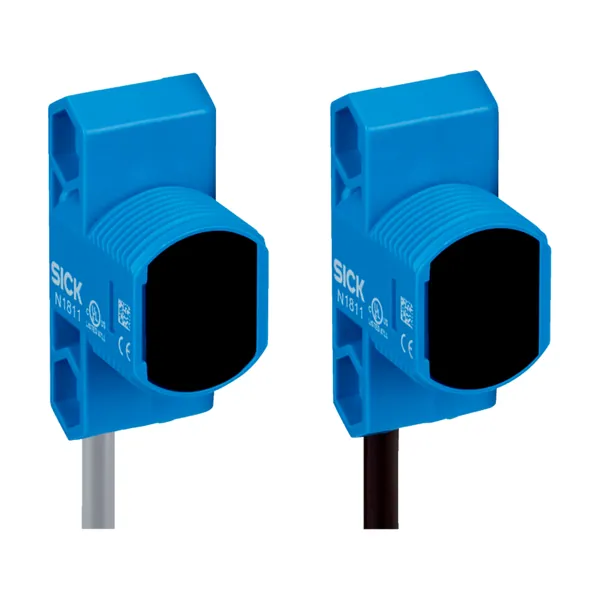

ZSE18-2AB4B3 Karşılıklı Fotosel
SICK

ZSE18-2AB4B3 Karşılıklı Fotosel

Parça no: 1095847Seri: Z18 Simple Sense Fotosel SerisiKategori: Fotoseller

Karşılıklı Fotosel · Menzil 0 m … 15 m · LED · İtme-çekme: PNP/NPN

  • Algılama mesafesi: 0 m … 15 m
  • Işık kaynağı: LED
  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Bağlantı tipi: M12 fişli kablo, 4 pin, 150 mm
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Z18 serisine ait bu karşılıklı fotosel 0 m … 15 m algılama mesafesi, LED ışık kaynağı, İtme-çekme: PNP/NPN çıkış ve M12 fişli kablo, 4 pin, 150 mm bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1095847. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Boyutlar ( G x Y x D)13,6 mm x 34,8 mm x 21,9 mm
Gövde şekli (ışık çıkışı)Hibrit
Diş çapı (Gövde)M18
Montaj şekliM18, kafa/yan (24,1 … 25,4 mm)
Gövde rengiMavi
Maksimum algılama mesafesi0 m … 17 m
Algılama mesafesi0 m … 15 m
Işık türüKızılötesi ışık
Işık kaynağıLED
Işık demet çapı (mesafe)Ø 20 mm (500 mm)
Dalga uzunluğu850 nm
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma< 10 %
Akım tüketimi≤ 15 mA
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık ile anahtarlama, Karanlık ile anahtarlama
Anahtarlama çıkışı Q1İtme-çekme: PNP/NPN, Aydınlık ile anahtarlama
Anahtarlama çıkışı Q2İtme-çekme: PNP/NPN, Karanlık ile anahtarlama
Çıkış akımı Imax.100 mA
Tepki süresi≤ 500 µs
Anahtarlama frekansı1.000 Hz
Bağlantı tipiM12 fişli kablo, 4 pin, 150 mm
Kablo malzemesiPlastik, PVC
Çapraz kablolama0,13 mm²
Koruma devreleriA / B / D
Koruma sınıfıIII
Ağırlık4,54 g
Gövde malzemesiPlastik, ABS
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
Çalışma ortamı sıcaklığı–40 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
UL-dosya no.E189383
Bağlantı tipi/bağlantı düzeni
Kablo malzemesiPlastik
Çapraz kablolama0,13 mm²
BN 1+ (L+)
WH 2Not connected
BU 3- (M)
BK 4Test IN
BN 1+ (L+)
WH 2Q2
BU 3- (M)
BK 4Q1
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
