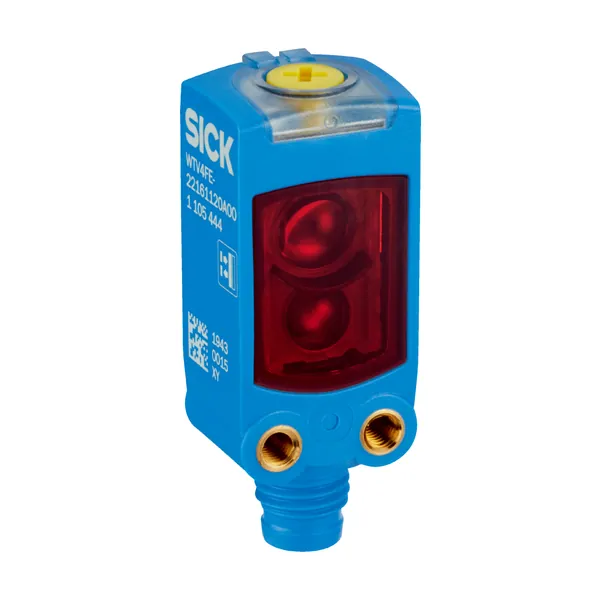

WTV4FE-21312120ZZZ Cisimden Yansımalı Fotosel
SICK

WTV4FE-21312120ZZZ Cisimden Yansımalı Fotosel

Parça no: 1119972Seri: W4 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · PinPoint LED · IP66 (EN 60529)

  • Işık kaynağı: PinPoint LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W4 serisine ait bu cisimden yansımalı fotosel PinPoint LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1119972. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, V-Optics
Min. algılama mesafesi2 mm
Maksimum algılama mesafesi50 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı15 mm … 50 mm
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)1 mm, 21 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı15 mm … 30 mm
Işık kaynağıPinPoint LED
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiDört köşe
Işık demeti çapı (mesafe)0,5 mm x 1,9 mm (30 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu635 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Anahtarlama mesafesinin ayarlanması için
Mavi LEDBluePilot: Algılama mesafesi göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel uygulamalarDüz nesnelerin algılanması
Emniyet tekniği parametreleri
MTTFD661 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 25 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet1
Türİtme-çekme: PNP/NPN
Anahtarlama tipiKaranlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 500 µs
Tekrarlama hassasiyeti (tepki süresi)150 µs
Anahtarlama frekansı1.000 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → Q DÜŞÜK çıkışı
Mekanik
Gövde yapısıDört köşeli form
Model ayrıntısıFlat
Boyutlar ( G x Y x D)16 mm x 40,1 mm x 12,1 mm
Bağlantı3 pinli M8 erkek konnektör
GövdePlastik, VISTAL®
Ön camPlastik, PMMA
Erkek konnektörPlastik, VISTAL®
AğırlıkYakl. 30 g
Sabitleme vidalarının maks. sıkma torku0,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
Photobiological safety (DIN EN 62471) certificate✔
