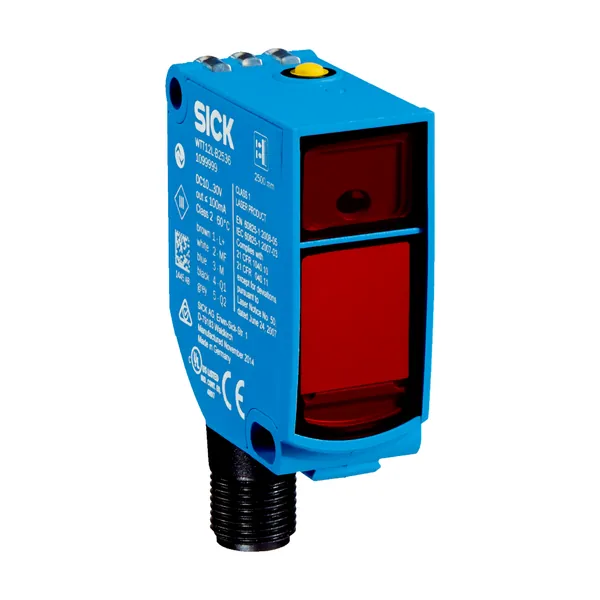

WTT12L-A2563 Lazer Mesafe Sensörü
SICK

WTT12L-A2563 Lazer Mesafe Sensörü

Parça no: 1082474Seri: WTT12 PowerProx Lazer Mesafe Sensörü SerisiKategori: Mesafe Ölçüm Sensörleri

Lazer Mesafe Sensörü · Ölçüm 100 mm … 3.800 mm · Çözünürlük 1.000 µm · Tekrarlanabilirlik 1,1 mm … 3,0 mm

  • Ölçüm mesafesi: 100 mm … 3.800 mm
  • Çözünürlük: 1.000 µm
  • Tekrarlanabilirlik: 1,1 mm … 3,0 mm
  • Işık kaynağı: Lazer
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK WTT12 serisine ait bu lazer mesafe sensörü 100 mm … 3.800 mm ölçüm aralığı, 1.000 µm çözünürlük, 1,1 mm … 3,0 mm tekrarlanabilirlik ve Lazer ışık kaynağı ile sunulur. Mesafe ölçüm sensörleri nesnelere olan uzaklığı temassız olarak ölçer; konumlandırma, seviye, çap ve boyut kontrolü uygulamalarında kullanılır. Parça numarası 1082474. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, Optik ışık süresi
Gövde şekli (ışık çıkışı)Dört köşeli form
Maksimum algılama mesafesi50 mm … 3.800 mm
Algılama mesafesi100 mm … 3.800 mm
Ölçüm mesafesi100 mm … 3.800 mm
Çözünürlük1.000 µm
Tekrarlanabilirlik1,1 mm … 3,0 mm
DoğrulukTyp. ± 15 mm
Işık türüGörünebilir kırmızı ışık
Işık kaynağıLazer
Işık demet çapı (mesafe)Ø 18 mm (3.800 mm)
Dalga uzunluğu658 nm
Lazer sınıfı1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
AyarlamaKolay öğretme tuşu (2 x)
MTTFD124 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Elektrik
Gerilim kaynağı UB12 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi70 mA
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama çıkışları sayısı1 (Q1)
Anahtarlama tipiAydınlık ile anahtarlama
Çıkış akımı Imax.≤ 50 mA
Tepki süresi≤ 5 ms
Anahtarlama frekansı100 Hz
Analog çıkış4 mA … 20 mA (≤ 450 Ω) / 0 V … 10 V (≥ 50 kΩ) / değiştirilebilir
Analog çıkış çözünürlük12 bit
Çıkış süresi≤ 5 ms
GirişVerici kapalı
Koruma devreleriA / B / C 10)
Koruma sınıfıIII
Koruma sınıfıIP67
Isınma süresi11)
Başlatma süresi< 300 ms
Mekanik
Boyutlar ( G x Y x D)20 mm x 49,6 mm x 44,2 mm
Gövde malzemesiPlastik, VISTAL®
Malzeme, optikPlastik, PMMA
Ağırlık48 g
Bağlantı tipiM12 fiş, 5 pin
Ortam verileri
Çalışma ortamı sıcaklığı–35 °C … +50 °C
Depo ortam sıcaklığı–40 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Laser safety (IEC 60825-1) certificate✔
