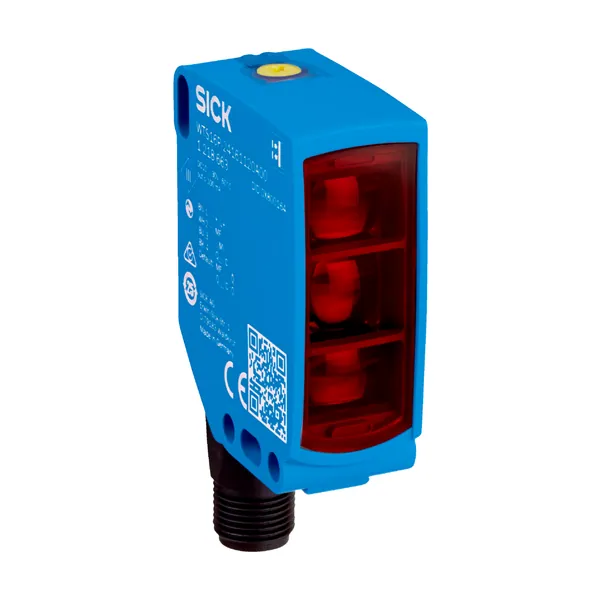

WTS16G-24161920A00 Cisimden Yansımalı Fotosel
SICK

WTS16G-24161920A00 Cisimden Yansımalı Fotosel

Parça no: 1128823Seri: W16 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · LED · IP66 (EN 60529)

  • Işık kaynağı: LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W16 serisine ait bu cisimden yansımalı fotosel LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1128823. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, TwinEye teknolojisi
Min. algılama mesafesi10 mm
Maksimum algılama mesafesi400 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı100 mm … 400 mm
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)20 mm, 300 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı150 mm … 300 mm
Işık kaynağıLED
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiDört köşeli form
Işık demeti çapı (mesafe)13 mm x 13 mm (300 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu625 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Anahtarlama mesafesinin ayarlanması için
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Algılama mesafesi göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel uygulamalarPürüzlü, parlak nesnelerin algılanması, Folyoya sarılı nesnelerin algılanması
Emniyet tekniği parametreleri
MTTFD419 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali QL1
VendorID26
DeviceID HEX0x800313
DeviceID DEC8389395
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 30 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 3,3 ms
Tekrarlama hassasiyeti (tepki süresi)1,5 ms
Anahtarlama frekansı150 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 DÜŞÜK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)20 mm x 55,7 mm x 42 mm
BağlantıSoket M12, 4-pin
GövdePlastik, VISTAL®
Ön camPlastik, PMMA
Erkek konnektörPlastik, VISTAL®
AğırlıkYakl. 50 g
Sabitleme vidalarının maks. sıkma torku1,3 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529) / IP69 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Darbe dayanımı50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27)) / 50 g, 6 ms (X, Y, Z ekseni boyunca 5.000 pozitif ve 5.000 negatif darbe, toplam 30.000 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA / Pencere / Histerezis
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 125 Hz / IOL: 120 Hz
Tepki süresiSIO Logic: 3.9 ms / IOL: 4.1 ms
TekrarlanabilirlikSIO Logic: 1.8 ms / IOL: 2 ms
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Cihaz durumuEvet
Öğretme kalitesiEvet
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (DIN EN 62471) certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
