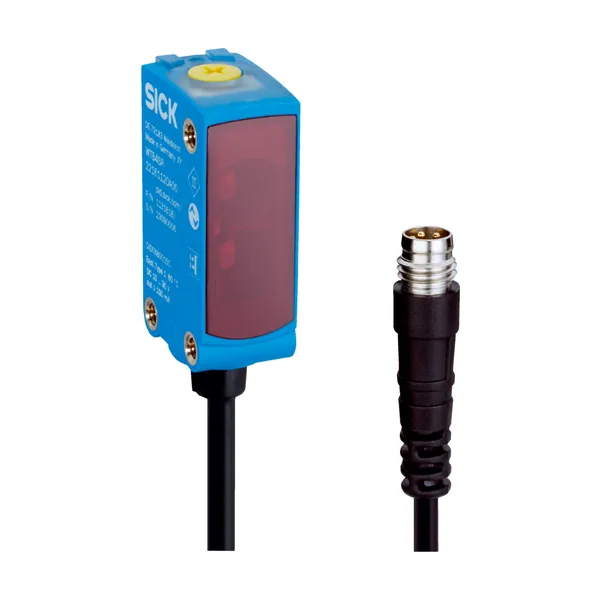

WTM4SF-32161120A00 Cisimden Yansımalı Fotosel
SICK

WTM4SF-32161120A00 Cisimden Yansımalı Fotosel

Parça no: 1157504Seri: W4 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · PinPoint-Pro LED · IP66 (EN 60529)

  • Işık kaynağı: PinPoint-Pro LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W4 serisine ait bu cisimden yansımalı fotosel PinPoint-Pro LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1157504. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, Ön fon bastırma, MultiMode, Mesafe değeri
MultiMode1 Arka fon bastırma / 2 Ön fon bastırma / 3 Two Value Teach-in / 4 İki bağımsız anahtarlama noktası / 5 Window Mode / 6 ApplicationSelect / M Manüel/Ölçüm
Min. algılama mesafesi4 mm (mod 1, 3, 4, 5)
Maksimum algılama mesafesi400 mm (mod 1, 3, 4, 5)
Arka fon bastırma için anahtarlama eşiği ayar aralığı10 mm … 400 mm (mod 1, 3, 4, 5)
Ön fon bastırma için anahtarlama eşiği ayar aralığı10 mm … 260 mm (mod 2)
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)5 mm, 160 mm mesafede (mod 1, 3, 4, 5)
Siyah arka plan üzerinde ayarlanmış algılama mesafesindeki minimum nesne yüksekliği (%6 remisyon derecesi)5 mm, 160 mm mesafede (mod 2)
En iyi performans için önerilen algılama mesafesi aralığı40 mm … 180 mm (Mode 1, 2, 3, 4, 5; Mode 1, 2, 3, 4, 5 combined with 6)
Ölçüm mesafesi10 mm … 400 mm
Tekrarlanabilirlik0,2 mm … 3,7 mm
Doğruluk2 mm … 48 mm
Mesafe değeri çıkışıIO-Link üzerinden
Çözünürlük0,1 mm
Mesafe değerinin güncelleme hızı8 ms
Işık kaynağıPinPoint-Pro LED
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiDört köşe
Işık demeti çapı (mesafe)7 mm x 5 mm (180 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Odak konumu180 mm
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu635 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Algılama mesafesinin ayarlanması artı mod seçin için
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Mod göstergesi, QL1 (LED 3 statik açık) ve QL2 (LED 5 statik açık) anahtarlama durumları göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel özelliklerMultiMode
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısı ABit 0 = Anahtarlama sinyali QL1
Proses verisi yapısı BBit 0 … 15 = Mesafe değeri 0,1 mm (canlı )
VendorID26
DeviceID HEX0x8003DB
DeviceID DEC8389595
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 V
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 25 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 500 µs (mod 1, 2, 3)
Tekrarlama hassasiyeti (tepki süresi)150 µs (mod 1, 2, 3)
Anahtarlama frekansı1.000 Hz (mod 1, 2, 3)
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut→ QL1 YÜKSEK çıkışı (mod 1, 3, 4, 5, 6)
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut→ ǬL1 DÜŞÜK çıkışı (mod 1, 3, 5, 6)
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir
Mekanik
Gövde yapısıDört köşeli form
Model ayrıntısıSlim
Boyutlar ( G x Y x D)12,1 mm x 41,9 mm x 18,6 mm
BağlantıErkek konnektörle birlikte kablo M8, 4-pinli, 114 mm
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 3,4 mm
Kablo uzunluğu (L)77 mm
Erkek konnektör uzunluğu37 mm
Bükme yarıçapıHareketli durumda > 12 x kablo çapı
Bükme periyotları1.000.000
GövdePlastik, VISTAL®
Ön camPlastik, PMMA
KabloPlastik, PVC
Erkek konnektörPlastik, VISTAL®
AğırlıkYakl. 44 g
Sabitleme vidalarının maks. sıkma torku0,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 900 Hz (mod 1, 2, 3) / SIO Logic: 450 Hz (mod 4, 5) / SIO Logic: 30 Hz (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 15 Hz (6 ile birleştirilmiş mod 4, 5) / IOL: 800 Hz (mod 1, 2, 3) / IOL: 450 Hz (mod 4, 5) / IOL: 30 Hz (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 15 Hz (6 ile birleştirilmiş mod 4, 5)
Tepki süresiSIO Logic: 550 µs (mod 1, 2, 3) / SIO Logic: 1100 µs (mod 4, 5) / SIO Logic: 15 ms (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 30 ms (6 ile birleştirilmiş mod 4, 5) / IOL: 600 µs (mod 1, 2, 3) / IOL: 1100 µs (mod 4, 5) / IOL: 15 ms (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 30 ms (6 ile birleştirilmiş mod 4, 5)
TekrarlanabilirlikSIO Logic: 200 µs (mod 1, 2, 3) / SIO Logic: 400 µs (mod 4, 5) / SIO Logic: 5 ms (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 10 ms (6 ile birleştirilmiş mod 4, 5) / IOL: 250 µs (mod 1, 2, 3) / IOL: 450 µs (mod 4, 5) / IOL: 5 ms (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 10 ms (6 ile birleştirilmiş mod 4, 5)
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Ölçüm mesafesiÇok soğuk, soğuk, dengeli, ılık, sıcak
Cihaz durumuEvet
Ayrıntılı cihaz durumuEvet
Çalışma saati sayacıEvet
Sıfırlama fonksiyonlu çalışma saati sayacıEvet
Öğretme kalitesiEvet
Çalışma kalitesiEvet, Kirlilik göstergesi
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (IEC EN 62471)✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
