WTM12L-34161820A00 Lazer Cisimden Yansımalı Fotosel
SICK

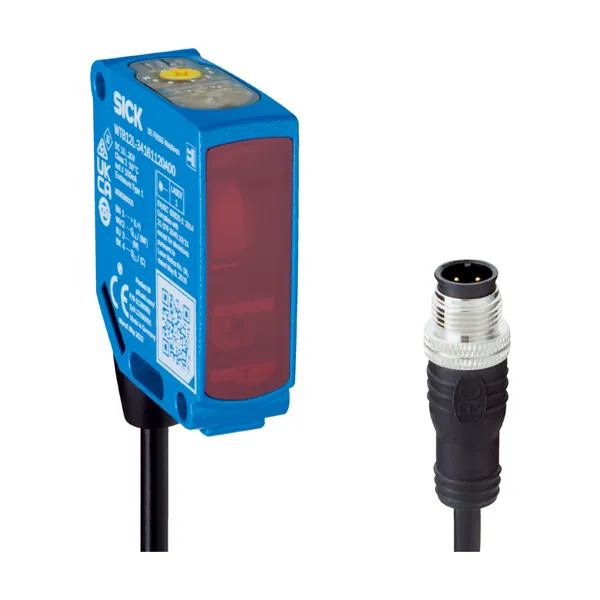

WTM12L-34161820A00 Lazer Cisimden Yansımalı Fotosel

Parça no: 1157500Seri: W12 Fotosel SerisiKategori: Fotoseller

Lazer Cisimden Yansımalı Fotosel · Lazer · IP66 (EN 60529)

  • Işık kaynağı: Lazer
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W12 serisine ait bu lazer cisimden yansımalı fotosel Lazer ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1157500. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, Ön fon bastırma, MultiMode, Mesafe değeri
MultiMode1 Arka fon bastırma (fabrika ayarı) / 2 Ön fon bastırma / 3 Two Value Teach-in / 4 İki bağımsız anahtarlama noktası / 5 Window Mode / 6 ApplicationSelect / M Manüel/Ölçüm
Min. algılama mesafesi15 mm (mod 1, 3, 4, 5)
Maksimum algılama mesafesi420 mm (mod 1, 3, 4, 5)
Arka fon bastırma için anahtarlama eşiği ayar aralığı30 mm … 420 mm (mod 1, 3, 4, 5)
Ön fon bastırma için anahtarlama eşiği ayar aralığı35 mm … 200 mm (mod 2)
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)4 mm, 140 mm mesafede (mod 1, 3, 4, 5)
Siyah arka plan üzerinde ayarlanmış algılama mesafesindeki minimum nesne yüksekliği (%6 remisyon derecesi)4 mm, 140 mm mesafede (mod 2)
En iyi performans için önerilen algılama mesafesi aralığı40 mm … 160 mm (Mode 1, 2, 3, 4, 5)
Ölçüm mesafesi40 mm … 420 mm
Tekrarlanabilirlik0,4 mm … 2 mm
Doğruluk3 mm … 47 mm
Mesafe değeri çıkışıIO-Link üzerinden
Çözünürlük0,1 mm
Mesafe değerinin güncelleme hızı8 ms
Işık kaynağıLazer
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiElips şeklinde
Işık demeti çapı (mesafe)2,4 mm x 1 mm (160 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Odak konumu800 mm
Normatif referansEN 60825-1:2014, IEC 60825-1:2014
Lazer sınıfı1
Dalga uzunluğu655 nm
İvme süresi4 µs
Maksimum pals gücü< 4,03 mW
Ortalama kullanım süresiTU = +25 °C'de 50.000
Bastırma-döndürme elemanıBluePilot / Algılama mesafesinin ayarlanması artı mod seçin için
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Mod göstergesi, QL1 (LED 3 statik açık) ve QL2 (LED 5 statik açık) anahtarlama durumları göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel özelliklerMultiMode
Emniyet tekniği parametreleri
MTTFD280 yıl
DCavg%0
TM (kullanım ömrü)10 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısı ABit 0 = Anahtarlama sinyali QL1
Proses verisi yapısı BBit 0 … 15 = Mesafe değeri 0,1 mm (canlı )
VendorID26
DeviceID HEX0x8003DC
DeviceID DEC8389596
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 V
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 14 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 200 µs (mod 1, 2, 3)
Tekrarlama hassasiyeti (tepki süresi)85 µs (mod 1, 2, 3)
Anahtarlama frekansı2.500 Hz (mod 1, 2, 3)
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut→ QL1 YÜKSEK çıkışı (mod 1, 3, 4, 5, 6)
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut→ ǬL1 DÜŞÜK çıkışı (mod 1, 3, 5, 6)
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)15,6 mm x 49,5 mm x 43,1 mm
BağlantıM12 fişli kablo, 4 pin, 315 mm
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 3,4 mm
Kablo uzunluğu (L)275 mm
Bükme yarıçapıHareketli durumda > 12 x kablo çapı
Bükme periyotları1.000.000
GövdeMetal, Basınçlı çinko döküm
Ön camPlastik, PMMA
KabloPlastik, PVC
Erkek konnektörPlastik, VISTAL®
AğırlıkYakl. 94 g
Sabitleme vidalarının maks. sıkma torku1,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529) / IP69 (EN 60529)
Çalışma ortamı sıcaklığı–20 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
Isınma süresiu'da
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 2000 Hz (mod 1, 2, 3) / SIO Logic: 900 Hz (mod 4, 5) / SIO Logic: 30 Hz (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 15 Hz (6 ile birleştirilmiş mod 4, 5) / IOL: 1600 Hz (mod 1, 2, 3) / IOL: 800 Hz (mod 4, 5) / IOL: 30 Hz (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 15 Hz (6 ile birleştirilmiş mod 4, 5)
Tepki süresiSIO Logic: 250 µs (mod 1, 2, 3) / SIO Logic: 550 µs (mod 4, 5) / SIO Logic: 15 ms (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 30 ms (6 ile birleştirilmiş mod 4, 5) / IOL: 300 µs (mod 1, 2, 3) / IOL: 600 µs (mod 4, 5) / IOL: 15 ms (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 30 ms (6 ile birleştirilmiş mod 4, 5)
TekrarlanabilirlikSIO Logic: 120 µs (mod 1, 2, 3) / SIO Logic: 200 µs (mod 4, 5) / SIO Logic: 5 ms (6 ile birleştirilmiş mod 1, 2, 3) / SIO Logic: 10 ms (6 ile birleştirilmiş mod 4, 5) / IOL: 150 µs (mod 1, 2, 3) / IOL: 250 µs (mod 4, 5) / IOL: 5 ms (6 ile birleştirilmiş mod 1, 2, 3) / IOL: 10 ms (6 ile birleştirilmiş mod 4, 5)
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Ölçüm mesafesiÇok soğuk, soğuk, dengeli, ılık, sıcak
Cihaz durumuEvet
Ayrıntılı cihaz durumuEvet
Çalışma saati sayacıEvet
Sıfırlama fonksiyonlu çalışma saati sayacıEvet
Öğretme kalitesiEvet
Çalışma kalitesiEvet, Kirlilik göstergesi
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
Laser safety (IEC 60825-1) declaration of manufacturer✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
