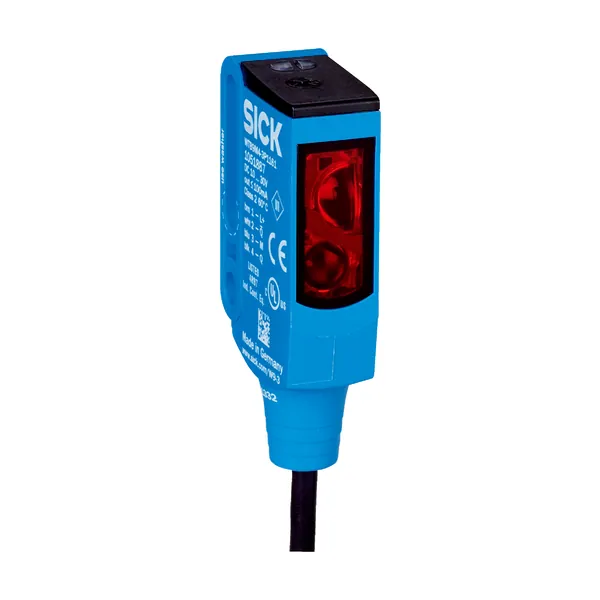

WTB9M4-3P3461S19 Cisimden Yansımalı Fotosel
SICK

WTB9M4-3P3461S19 Cisimden Yansımalı Fotosel

Parça no: 1064722Seri: W9 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · Menzil 20 mm … 250 mm · PinPoint LED · PNP

  • Algılama mesafesi: 20 mm … 250 mm
  • Işık kaynağı: PinPoint LED
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: Erkek konnektörle birlikte kablo M12, 4 pinli, 120 mm
  • Koruma sınıfı: IP66

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W9 serisine ait bu cisimden yansımalı fotosel 20 mm … 250 mm algılama mesafesi, PinPoint LED ışık kaynağı, PNP çıkış ve Erkek konnektörle birlikte kablo M12, 4… bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1064722. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Boyutlar ( G x Y x D)12,2 mm x 50 mm x 23,6 mm
Gövde şekli (ışık çıkışı)Dört köşeli form
Delik düzeniM4
Maksimum algılama mesafesi20 mm … 400 mm
Algılama mesafesi20 mm … 250 mm
Işık türüGörünebilir kırmızı ışık
Işık kaynağıPinPoint LED
Işık demet çapı (mesafe)Ø 4,5 mm (75 mm)
Dalga uzunluğu650 nm
AyarlamaPotansiyometre, 5 tur
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi30 mA
Anahtarlama çıkışıPNP
Anahtarlama fonksiyonuTamamlayıcı
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.≤ 100 mA
Tepki süresi6)
Anahtarlama frekansı750 Hz
Bağlantı tipiErkek konnektörle birlikte kablo M12, 4 pinli, 120 mm
Kablo malzemesiPlastik, PVC
Çapraz kablolama0,14 mm²
Koruma devreleriA / B 10) / C 11)
Koruma sınıfıIII
Ağırlık40 g
Özel ürün✔
Gövde malzemesiPlastik, VISTAL®
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP66 / IP67 / IP69K
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
UL-dosya no.NRKH.E181493
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
Photobiological safety (DIN EN 62471) certificate✔
