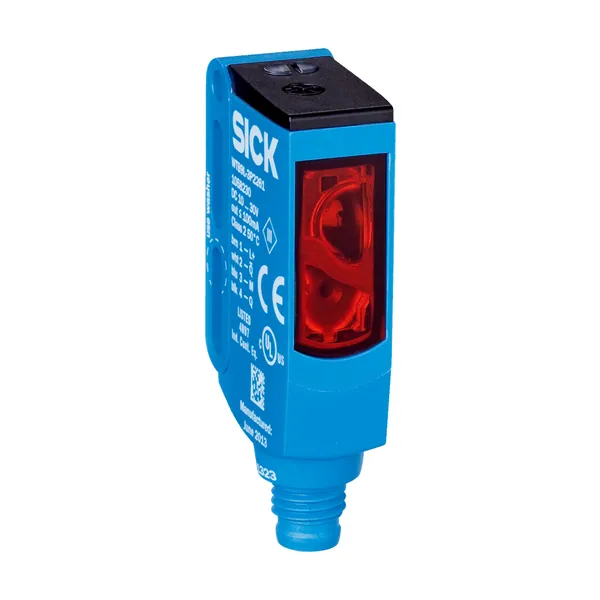

WTB9L-3P2261 Lazer Cisimden Yansımalı Fotosel
SICK

WTB9L-3P2261 Lazer Cisimden Yansımalı Fotosel

Parça no: 1058230Seri: W9 Fotosel SerisiKategori: Fotoseller

Lazer Cisimden Yansımalı Fotosel · Menzil 25 mm … 300 mm · Lazer · PNP

  • Algılama mesafesi: 25 mm … 300 mm
  • Işık kaynağı: Lazer
  • Anahtarlama çıkışı: PNP
  • Bağlantı tipi: 4 pinli M8 erkek konnektör
  • Koruma sınıfı: IP66

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W9 serisine ait bu lazer cisimden yansımalı fotosel 25 mm … 300 mm algılama mesafesi, Lazer ışık kaynağı, PNP çıkış ve 4 pinli M8 erkek konnektör bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1058230. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Boyutlar ( G x Y x D)12,2 mm x 49,8 mm x 23,6 mm
Gövde şekli (ışık çıkışı)Dört köşeli form
Delik düzeniM3
Maksimum algılama mesafesi25 mm … 300 mm
Algılama mesafesi25 mm … 300 mm
Işık türüGörünebilir kırmızı ışık
Işık kaynağıLazer
Işık demet çapı (mesafe)Ø 1 mm (170 mm)
Dalga uzunluğu650 nm
Lazer sınıfı1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
AyarlamaPotansiyometre, 5 tur
Özel uygulamalarKüçük nesneleri algılar
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi30 mA
Anahtarlama çıkışıPNP
Anahtarlama fonksiyonuTamamlayıcı
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.≤ 100 mA
Tepki süresi≤ 0,5 ms
Anahtarlama frekansı1.000 Hz
Bağlantı tipi4 pinli M8 erkek konnektör
Koruma devreleriA / B / C
Koruma sınıfıIII
Ağırlık13 g
Gövde malzemesiPlastik, VISTAL®
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP66 / IP67 / IP69K
Çalışma ortamı sıcaklığı–10 °C … +50 °C
Çalışma ortam sıcaklığı–30 °C … +55 °C 10) 11)
Depo ortam sıcaklığı–30 °C … +70 °C
UL-dosya no.NRKH.E181493
Emniyet tekniği parametreleri
MTTFD424 yıl (EN ISO 13849-1)
DCavg0 %
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
Laser safety (IEC 60825-1) certificate✔
