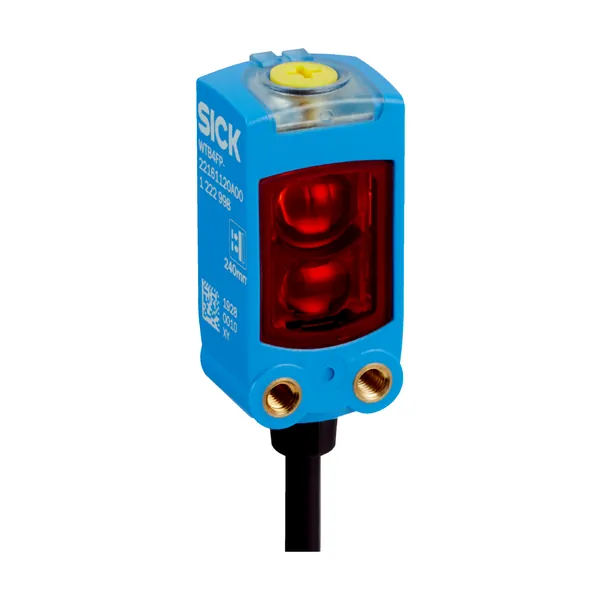

WTB4FT-1H161120A00 Cisimden Yansımalı Fotosel
SICK

WTB4FT-1H161120A00 Cisimden Yansımalı Fotosel

Parça no: 1113177Seri: W4 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · PinPoint LED · IP66 (EN 60529)

  • Işık kaynağı: PinPoint LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W4 serisine ait bu cisimden yansımalı fotosel PinPoint LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1113177. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma, DoubleLine
Min. algılama mesafesi7 mm
Maksimum algılama mesafesi120 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı15 mm … 120 mm
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)1 mm, 50 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı30 mm … 80 mm
Işık kaynağıPinPoint LED
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiÇizgi şeklinde, iki adet paralel çizgi biçimli ışık noktası
Işık demeti çapı (mesafe)1,2 mm x 17 mm (50 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu635 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Anahtarlama mesafesinin ayarlanması için
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Algılama mesafesi göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel uygulamalarDüz nesnelerin algılanması, Folyoya sarılı nesnelerin algılanması, Delikli nesnelerin algılanması, Pürüzlü, parlak nesnelerin algılanması
Emniyet tekniği parametreleri
MTTFD661 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali QL1
VendorID26
DeviceID HEX0x80024D
DeviceID DEC8389197
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 25 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 1.000 µs
Tekrarlama hassasiyeti (tepki süresi)240 µs
Anahtarlama frekansı500 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 YÜKSEK çıkışı; IO-Link iletişimi C
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 DÜŞÜK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir
Mekanik
Gövde yapısıDört köşeli form
Model ayrıntısıFlat
Boyutlar ( G x Y x D)16 mm x 40,1 mm x 12,1 mm
BağlantıKablo, 4-telli, 2 m
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 3,4 mm
Kablo uzunluğu (L)2 m
GövdePlastik, VISTAL®
Ön camPlastik, PMMA
KabloPlastik, PVC
AğırlıkYakl. 30 g
Sabitleme vidalarının maks. sıkma torku0,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 1.000 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 450 Hz / IOL: 450 Hz
Tepki süresiSIO Logic: 1100 µs / IOL: 1100 µs
TekrarlanabilirlikSIO Logic: 500 µs / IOL: 550 µs
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Ölçüm mesafesiÇok soğuk, soğuk, dengeli, ılık, sıcak
Cihaz durumuEvet
Ayrıntılı cihaz durumuEvet
Çalışma saati sayacıEvet
Sıfırlama fonksiyonlu çalışma saati sayacıEvet
Öğretme kalitesiEvet
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (DIN EN 62471) certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
