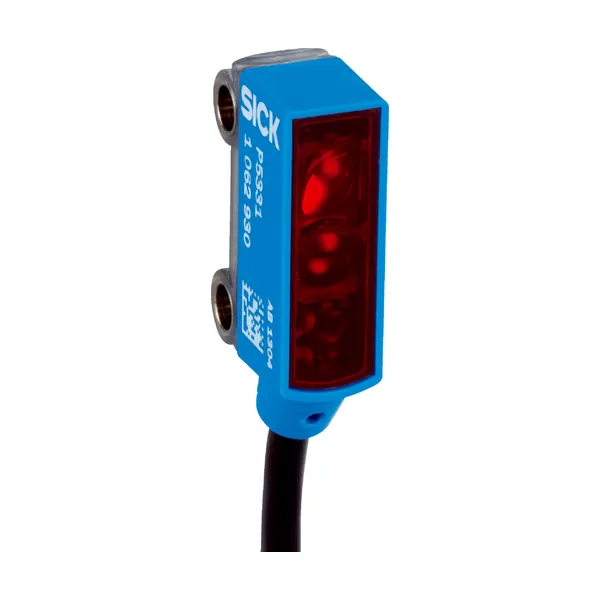

WTB2SC-2P3244A00 Cisimden Yansımalı Fotosel
SICK

WTB2SC-2P3244A00 Cisimden Yansımalı Fotosel

Parça no: 1063550Seri: W2 Fotosel SerisiKategori: Fotoseller

IO-Link

  • Algılama mesafesi: 10 mm … 90 mm
  • Işık kaynağı: PinPoint LED
  • Anahtarlama çıkışı: PNP /
  • Bağlantı tipi: Erkek konnektörle birlikte kablo M8, 4-pinli, 200 mm
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W2 serisine ait bu cisimden yansımalı fotosel 10 mm … 90 mm algılama mesafesi, PinPoint LED ışık kaynağı, PNP / çıkış ve Erkek konnektörle birlikte kablo M8, 4-pinli… bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1063550. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Boyutlar ( G x Y x D)7,7 mm x 21,8 mm x 13,5 mm
Gövde şekli (ışık çıkışı)Dört köşeli form
Maksimum algılama mesafesi4 mm … 110 mm
Ön ayarlı devre değiştirme mesafesi45 mm
Algılama mesafesi10 mm … 90 mm
Işık türüGörünebilir kırmızı ışık
Işık kaynağıPinPoint LED
Işık demet çapı (mesafe)Ø 4,4 mm (60 mm)
Dalga uzunluğu640 nm
AyarlamaIO-Link
Pin-2 konfigürasyonuDış giriş, Öğretme girişi, Girişten verici, Algılama çıkışı, Lojik çıkışı
Özel uygulamalarKüçük nesneleri algılar
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi20 mA
Anahtarlama çıkışıPNP /
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Devre değiştirme türü seçilebilirProgramlanabilir
Çıkış akımı Imax.≤ 50 mA
Tepki süresi6)
Q/ Pin 2 üzerinde tepki süresi300 µs … 450 µs
Anahtarlama frekansı1.000 Hz
Q/ Pin 2 üzerinde anahtarlama frekansı1.000 Hz /
Bağlantı tipiErkek konnektörle birlikte kablo M8, 4-pinli, 200 mm
Kablo malzemesiPlastik, PVC
Çapraz kablolama0,09 mm²
İletken çapıØ 3 mm
Koruma devreleriA 10) / B 11) / D 12)
Koruma sınıfıIII
Gövde malzemesiPlastik, ABS/PC
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
AçıklamaIO-Link
Çalışma ortamı sıcaklığı–25 °C … +50 °C
Depo ortam sıcaklığı–40 °C … +75 °C
UL-dosya no.NRKH.E181493
Q/ Pin 2 üzerinde tekrarlama hassasiyeti:150 µs
Emniyet tekniği parametreleri
MTTFD1.547 yıl
DCavg0 %
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali QL1
VendorID26
DeviceID HEX0x800121
DeviceID DEC8388897
Uyumlu Masterport tipiA
SIO modu destekEvet
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA / PENCERE / Histerezis
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Direct: 1000 Hz / SIO Logic: 1000 Hz / IOL: 900 Hz
Tepki süresiSIO Direct: 300 µs … 450 µs / SIO Logic: 500 µs … 600 µs / IOL: 500 µs … 900 µs
TekrarlanabilirlikSIO Direct: 150 µs / SIO Logic: 150 µs / IOL: 400 µs
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali QL2Anahtarlama çıkışı
Arıza teşhis
Cihaz durumuEvet
Sertifikalar
EU declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (DIN EN 62471) certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
