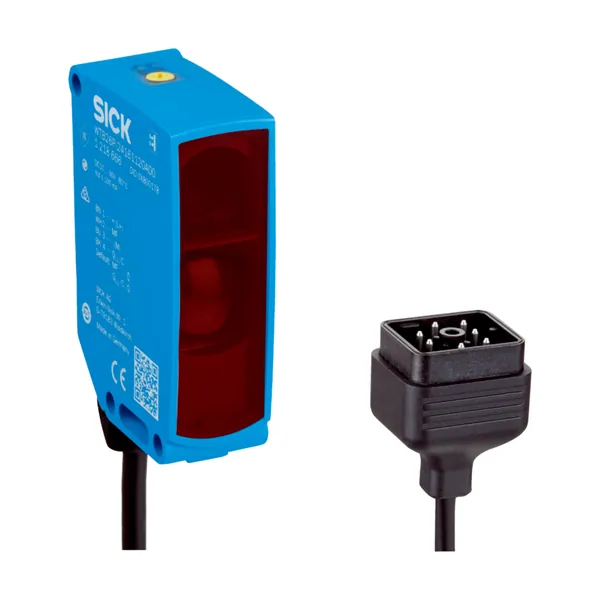

WTB26P-3B111120ZZZ Cisimden Yansımalı Fotosel
SICK

WTB26P-3B111120ZZZ Cisimden Yansımalı Fotosel

Parça no: 1222816Seri: W26 Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · PinPoint LED · IP65 (EN 60529)

  • Işık kaynağı: PinPoint LED
  • Koruma sınıfı: IP65 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W26 serisine ait bu cisimden yansımalı fotosel PinPoint LED ışık kaynağı ve IP65 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1222816. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıArka fon bastırma
Min. algılama mesafesi30 mm
Maksimum algılama mesafesi1.600 mm
Arka fon bastırma için anahtarlama eşiği ayar aralığı180 mm … 1.600 mm
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
Ayarlanan algılama mesafesi ile arka fon arasındaki minimum mesafe (siyah %6 / beyaz %90)40 mm, 600 mm mesafede
En iyi performans için önerilen algılama mesafesi aralığı200 mm … 600 mm
Işık kaynağıPinPoint LED
Işık türüGörünebilir kırmızı ışık
Işık noktası biçimiNokta şeklinde
Işık demeti çapı (mesafe)Ø 7 mm (700 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu635 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Anahtarlama mesafesinin ayarlanması için
Mavi LEDBluePilot: Algılama mesafesi göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Emniyet tekniği parametreleri
MTTFD626 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 30 mA, yüksüz. UB = 24 V’ta /
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 500 µs
Tekrarlama hassasiyeti (tepki süresi)150 µs
Anahtarlama frekansı1.000 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → Q YÜKSEK çıkışı
Fonksiyon Pin 5 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → Ǭ DÜŞÜK çıkışı
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)24,6 mm x 82,5 mm x 53,3 mm
BağlantıQ7 erkek konnektörlü kablo, 7 pin, DC kodlamalı, 298 mm
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 4,8 mm
Kablo uzunluğu (L)270 mm
Bükme yarıçapıHareketli durumda > 12 x kablo çapı
Bükme periyotları1.000.000
GövdePlastik, VISTAL®
Ön camPlastik, PMMA
KabloPlastik, PVC
Erkek konnektörPlastik, VISTAL®
AğırlıkYakl. 80 g
Sabitleme vidalarının maks. sıkma torku1,3 Nm
Ortam verileri
Koruma sınıfıIP65 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Darbe dayanımı50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27)) / 50 g, 6 ms (X, Y, Z ekseni boyunca 5.000 pozitif ve 5.000 negatif darbe, toplam 30.000 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
Photobiological safety (DIN EN 62471) certificate✔
