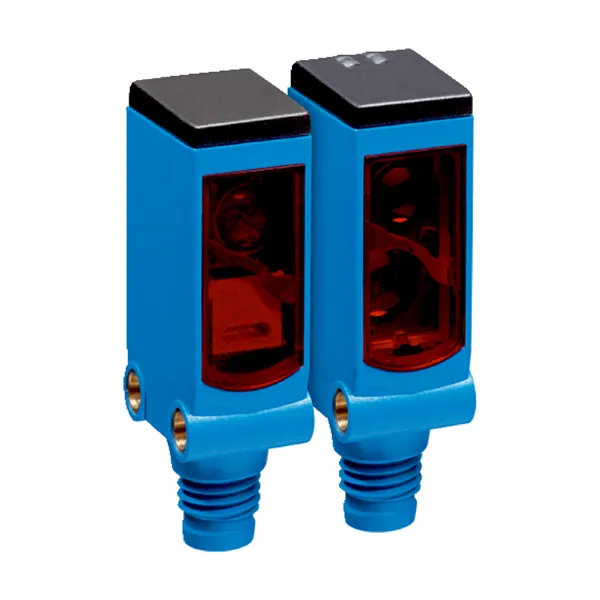

WSE4SLC-3P2236A70 Lazer Karşılıklı Fotosel
SICK

WSE4SLC-3P2236A70 Lazer Karşılıklı Fotosel

Parça no: 1080959Seri: W4 Fotosel SerisiKategori: Fotoseller

Lazer Karşılıklı Fotosel · Menzil 0 m … 50 m · Lazer · IP66

  • Algılama mesafesi: 0 m … 50 m
  • Işık kaynağı: Lazer
  • Koruma sınıfı: IP66

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W4 serisine ait bu lazer karşılıklı fotosel 0 m … 50 m algılama mesafesi, Lazer ışık kaynağı ve IP66 koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1080959. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Maksimum algılama mesafesi0 m … 60 m
Algılama mesafesi0 m … 50 m
Işık kaynağıLazer
Işık türüGörünebilir kırmızı ışık
Işık demeti çapı (mesafe)Ø 1 mm (500 mm)
Normatif referansEN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11
Lazer sınıfı1
Dalga uzunluğu650 nm
AyarlamaIO-Link
Özel uygulamalarKüçük nesneleri algılar
Münferit bileşenler stok numarası2064095 WS4SL-3D2236, 2088189 WE4SLC-3P2230A70
Delik düzeniM3
Pin-2 konfigürasyonuDış giriş, Algılama çıkışı, Lojik çıkışı, Alarm çıkışı
Emniyet tekniği parametreleri
MTTFD405 yıl (EN ISO 13849-1)
DCavg0 %
TM (kullanım ömrü)10 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu16 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali QL1
VendorID26
DeviceID HEX0x80011D
DeviceID DEC8388893
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi30 mA
Koruma sınıfıIII
TürPNP
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.≤ 100 mA
Tepki süresi≤ 0,5 ms
Tekrarlama hassasiyeti (tepki süresi)150 µs
Anahtarlama frekansı1.000 Hz
Anahtarlama fonksiyonuTamamlayıcı
Koruma devreleriA / B 10) / C 11)
Q/ Pin 2 üzerinde anahtarlama frekansı1.000 Hz 12)
Mekanik
Gövde yapısıDört köşeli form
Model ayrıntısıSlim
Boyutlar ( G x Y x D)12,2 mm x 41,8 mm x 17,3 mm
Bağlantı4 pinli M8 erkek konnektör
GövdePlastik, Novodur
Ön camPlastik, PMMA
Ağırlık100 g
Ortam verileri
Koruma sınıfıIP66 / IP67
Çalışma ortamı sıcaklığı–10 °C … +50 °C
Çalışma ortam sıcaklığı–30 °C … +55 °C
Depo ortam sıcaklığı–30 °C … +70 °C
Smart Task
Smart Task tanımıZaman ölçümü + etki önleme
Mantık fonksiyonuDoğrudan / PENCERE
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Zaman ölçümü hassasiyetiSIO Direct: --- / SIO Logic: - 0,7 … + 0,7 ms ± ölçülen zaman değerinin % 0,5'i / IOL: - 0,9 … + 0,9 ms ± ölçülen zaman değerinin 0,5 %'i
Zaman ölçümü doğruluğu (örn. ölçülen 1 s süre için)SIO Direct: --- / SIO Logic: - 5,7 … + 5,7 ms / IOL: - 5,9 … + 5,9 ms
Ölçülen zaman değerinin çözünürlüğü1 ms
İki işlem arasındaki minimum süreSIO Direct: --- / SIO Logic: 450 µs / IOL: 500 µs
Gecikme süresi maks.SIO Direct: --- / SIO Logic: 30.000 ms / IOL: 30.000 ms
Anahtarlama sinyali QL1Anahtarlama çıkışı (ayarlanan sınır değere bağlı)
Anahtarlama sinyali QL2Anahtarlama çıkışı (ayarlanan sınır değere bağlı)
Ölçüm değeriÖlçülen zaman değeri
Arıza teşhis
Cihaz durumuEvet
Çalışma rezerviEvet
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
Laser safety (IEC 60825-1) certificate✔
