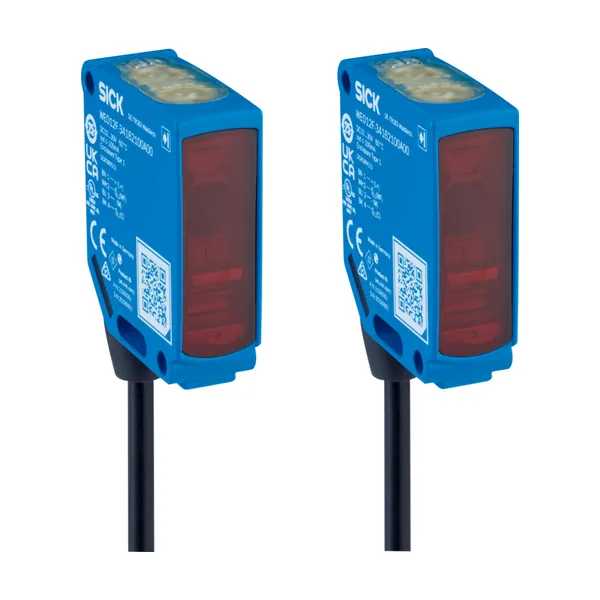

WSE12I-1H162100A00ZDZZZZZZZZZ1 Karşılıklı Fotosel
SICK

WSE12I-1H162100A00ZDZZZZZZZZZ1 Karşılıklı Fotosel

Parça no: 1152496Seri: W12 Fotosel SerisiKategori: Fotoseller

Karşılıklı Fotosel · LED · IP66 (EN 60529)

  • Işık kaynağı: LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W12 serisine ait bu karşılıklı fotosel LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1152496. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Min. algılama mesafesi0 m
Maksimum algılama mesafesi25 m
En iyi performans için önerilen algılama mesafesi aralığı0 m … 17 m
Işık kaynağıLED
Işık türüKızılötesi ışık
Işık noktası biçimiNokta şeklinde
Işık demeti çapı (mesafe)100 mm (5 m)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu850 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Hizalama yardımı
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Münferit bileşenler stok numarasıWSO12I-1H3ZZ1A0ZZZZDZZZZZZZZZ1, 2150043 / WEO12I-1H162100A00ZDZZZZZZZZZ1, 2150038
Emniyet tekniği parametreleri
MTTFD1.066 yıl
DCavg%0
TM (kullanım ömrü)20 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu8 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali
VendorID26
DeviceID HEX0x80039E
DeviceID DEC8389534
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 V
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi, verici≤ 25 mA, yüksüz. UB = 24 V’ta
Akım tüketimi, alıcı≤ 20 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 330 µs
Tekrarlama hassasiyeti (tepki süresi)100 µs
Anahtarlama frekansı1.500 Hz
Fonksiyon Pin 4 / siyah (BK)Giriş, çıkış kapalı, LOW active
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 DÜŞÜK çıkışı
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir, diğer ayar olanakları, IO-Link üzerinden sunulur
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)15,6 mm x 49,5 mm x 43,1 mm
BağlantıKablo, 4-telli, 2 m
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 3,4 mm
Kablo uzunluğu (L)2 m
Bükme yarıçapıHareketli durumda > 12 x kablo çapı
Bükme periyotları1.000.000
GövdeMetal, Basınçlı çinko döküm
Ön camPlastik, PMMA
KabloPlastik, PVC
AğırlıkYakl. 264 g
Sabitleme vidalarının maks. sıkma torku1,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529) / IP69 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 1300 Hz / IOL: 1200 Hz
Tepki süresiSIO Logic: 390 µs / IOL: 420 µs
TekrarlanabilirlikSIO Logic: 140 µs / IOL: 170 µs
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Ölçüm mesafesiÇok soğuk, soğuk, dengeli, ılık, sıcak
Cihaz durumuEvet
Ayrıntılı cihaz durumuEvet
Çalışma saati sayacıEvet
Sıfırlama fonksiyonlu çalışma saati sayacıEvet
Öğretme kalitesiEvet
Çalışma kalitesiEvet, Kirlilik göstergesi
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (IEC EN 62471)✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
