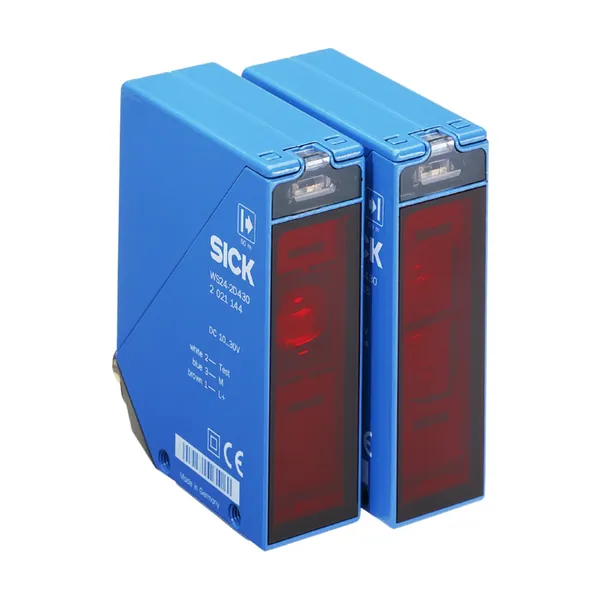

WS/WE24-2V230 Karşılıklı Fotosel
SICK

WS/WE24-2V230 Karşılıklı Fotosel

Parça no: 1017876Seri: W24 Fotosel SerisiKategori: Fotoseller

Karşılıklı Fotosel · Menzil 0 m … 50 m · LED · NPN, PNP

  • Algılama mesafesi: 0 m … 50 m
  • Işık kaynağı: LED
  • Anahtarlama çıkışı: NPN, PNP
  • Bağlantı tipi: M16 rakorlu klemens bağlantısı
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W24 serisine ait bu karşılıklı fotosel 0 m … 50 m algılama mesafesi, LED ışık kaynağı, NPN, PNP çıkış ve M16 rakorlu klemens bağlantısı bağlantı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1017876. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiKarşılıklı fotosel
Boyutlar ( G x Y x D)27 mm x 87,5 mm x 65 mm
Gövde şekli (ışık çıkışı)Dört köşeli form
Maksimum algılama mesafesi0 m … 60 m
Algılama mesafesi0 m … 50 m
OdakYakl. 1°
Işık türüGörünebilir kırmızı ışık
Işık kaynağıLED
Işık demet çapı (mesafe)Ø 700 mm (50 m)
Işıma açısıYakl. 1°
AyarlamaPotansiyometre
Alarm çıkışı✔
Mekanik/Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşımass
Akım tüketimi, verici50 mA
Akım tüketimi, alıcı40 mA
Anahtarlama çıkışıNPN, PNP
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Devre değiştirme türü seçilebilirPNP/NPN şalteri ile seçilebilir, Aydınlık/karanlık şalteri ile seçilebilir
Çıkış akımı Imax.≤ 100 mA
Tepki süresi≤ 500 µs
Anahtarlama frekansı1.000 Hz
Alıcı açısıYakl. 2,5°
Bağlantı tipiM16 rakorlu klemens bağlantısı
Koruma devreleriA / C / D
Koruma sınıfıII
Ağırlık660 g
Gövde malzemesiMetal, Basınçlı çinko döküm
Malzeme, optikPlastik, PMMA
Koruma sınıfıIP67
Test girişi verci kapılı konum0 V uyarınca TE
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Münferit bileşenler stok numarası2021156 WS24-2D230 2021419 WE24-2V230
Emniyet tekniği parametreleri
MTTFD378 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Photobiological safety (DIN EN 62471) certificate✔
