WLL80P-XXXGY1DMS05Z1Z1 Fiber Optik Sensör
SICK

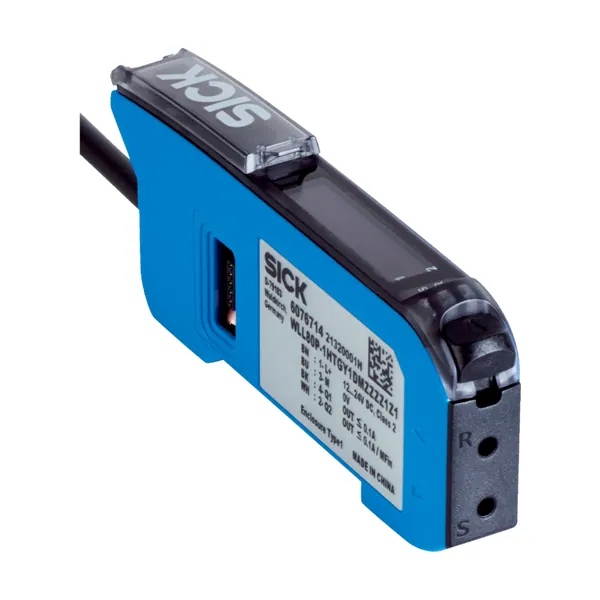

WLL80P-XXXGY1DMS05Z1Z1 Fiber Optik Sensör
Fiber Optik Sensör · LED · IP54 (EN 60529)
- Işık kaynağı: LED
- Koruma sınıfı: IP54 (EN 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK WLL80 serisine ait bu fiber optik sensör LED ışık kaynağı ve IP54 (EN 60529) koruma sınıfı ile sunulur. Fiber optik sensörler, elektronik birimi algılama noktasından uzağa alarak dar alanlarda, yüksek sıcaklıkta veya çok küçük nesnelerin algılanmasında esnek bir çözüm sunar. Parça numarası 6089825. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Cihaz tipi | Fiber optik kablo güçlendiricisi |
| Cihaz tipi ayrıntısı | Ana ünite |
| Çalışma prensibi ayrıntısı | Kullanılan fiber optik kabloya bağlıdır |
| Maksimum algılama mesafesi | Kullanılan fiber optik kabloya bağlıdır |
| Işık kaynağı | LED |
| Işık türü | Görünebilir kırmızı ışık |
| Normatif referans | EN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş |
| LED risk grubu işareti | Serbest grup |
| Dalga uzunluğu | 660 nm |
| Ortalama kullanım süresi | TU = +25 °C’de 100.000 saat |
| Kablo/pin | Vericinin devre dışı bırakılması ve test mantığının uygulanması için / algılama mesafesinin ayarlanması için / sayacın resetlenmesi için |
| Ekran + kumanda tuşları | Sensör parametrelerini ayarlamak için |
| Yeşil LED | Durum göstergesi / Kalıcı açık: Power on |
| Sarı LED 1 | Anahtarlama çıkışı 1'in durumu / Statik açık: Anahtarlama çıkışı 1 aktif / Statik kapalı: Anahtarlama çıkışı 1 aktif değil / Yanıp sönen: Öğretme/Öğretme hatası modeli |
| Sarı LED 2 | Anahtarlama çıkışı 2'nin durumu / Statik açık: Anahtarlama çıkışı 2 aktif / Statik kapalı: Anahtarlama çıkışı 2 aktif değil / Yanıp sönen: Öğretme/Öğretme hatası modeli |
| Ekran | Sensör fonksiyonlarını görüntüleme / Menü dilleri: Almanca, İngilizce, Çince, Korece, Japonca |
| Özel özellikler | 6 pin özel fişli kablo, özel ön ayar: Algılama modu: Tek yönlü, Tepki süresi: 500 µs, Anahtarlama çıkışı: PNP, Verici gücü: Otomatik, Pin2 konfigürasyonu: Öğrenme, Öğrenme modu: 1 noktalı öğrenme, Öğrenme ofseti: –30%, Ekran dili: İngilizce, özel histerezis davranışı ("Algılama modu: Karşılıklı fotosel" ve "Çıkış ters çevrilmemiş"): %5 histerezis değerinde "Açılma eşiği" < "Kapanma eşiği", dijital giriş üzerinden öğretme işlemini gerçekleştirmek için minimum sinyal süresi: 25 ms |
| İletişim arayüzü | |
| Seri | ✔ |
| Elektrik | |
| Gerilim kaynağı UB | 12 V DC … 24 V DC |
| Sinyal taşıma | ± 10 % |
| Akım tüketimi | ≤ 50 mA |
| Koruma sınıfı | III |
| Adet | 1 |
| Tür | İtme-çekme: PNP/NPN |
| Anahtarlama tipi | Aydınlık/karanlık ile anahtarlama |
| Sinyal gerilimi PNP HIGH/LOW | Yaklaşık UB-2,5 V / 0 V |
| Sinyal gerilimi NPN HIGH/LOW | Yaklaşık UB / < 2,5 V |
| Çıkış akımı Imax. | ≤ 100 mA |
| Koruma devreleri Çıkışlar | Ters kutup korumalı |
| Tepki süresi | ≤ 16 µs |
| Anahtarlama frekansı | 31,2 kHz |
| Zaman fonksiyonu | Açılma gecikmesi |
| Gecikme süresi | Kumanda tuşları üzerinden / Gateway üzerinden ayarlama, 0 ms … 30.000 ms |
| Fonksiyon Pin 2 / siyah (BK) | Dijital çıkış, nesne mevcut → Q1 YÜKSEK çıkışı |
| Fonksiyon Pin 1 / beyaz (WH) | Dijital giriş, öğretme, HIGH active |
| Fonksiyon Pin 2 / siyah (BK) - Ayrıntı | Sensörün Pin 2 fonksiyonu yapılandırılabilir |
| Fonksiyon Pin 1 / beyaz (WH) - Ayrıntı | Sensörün Pin 1 fonksiyonu yapılandırılabilir |
| Mekanik | |
| Gövde yapısı | Dört köşeli form |
| Boyutlar ( G x Y x D) | 10,5 mm x 33,2 mm x 79,9 mm |
| Bağlantı | Cable with special PCB connector, 6‑pin, 1,5 m |
| Derin dondurma özelliği | 0 °C altında kablo deforme edilmemelidir |
| Kablo çapı | 0,18 mm² |
| Kablo çapı | Ø 4 mm |
| Kablo uzunluğu (L) | 1,5 m |
| Gövde | Plastik, PC |
| Koruyucu kapak | Plastik, PC |
| Kumanda tuşları | Plastik, Rubber |
| Kablo | Plastik, PVC |
| Erkek konnektör | Plastik, PBT |
| Ağırlık | Yakl. 61 g |
| Ortam verileri | |
| Koruma sınıfı | IP54 (EN 60529) |
| Çalışma ortamı sıcaklığı | –25 °C … +55 °C |
| Depo ortam sıcaklığı | –40 °C … +70 °C |
| Tip. Ortam ışığına dayanıklılık | Yapay ışık: ≤ 16.000 lx / Güneş ışığı: ≤ 67.000 lx |
| Darbe dayanımı | 50 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27)) |
| Titreşime karşı dayanıklılık | 10 Hz … 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) |
| Nem | 35 % … 85 %, bağıl nem (yoğuşma oluşmaz) |
| Elektromanyetik uyumluluk (EMV) | EN 60947-5-2 |
| Smart Task | |
| Smart Task tanımı | Sayaç + etki önleme |
| Zamanlayıcı fonksiyonu | Devre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot) / Açılma gecikmesi ve pals |
| İnverter | Evet |
| Anahtarlama sinyali QL1 | Anahtarlama çıkışı |
| Anahtarlama sinyali QL2 | Anahtarlama çıkışı |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| cRUus certificate | ✔ |
| Photobiological safety (DIN EN 62471) certificate | ✔ |
İlginizi Çekebilir
Benzer ürünler
SICK

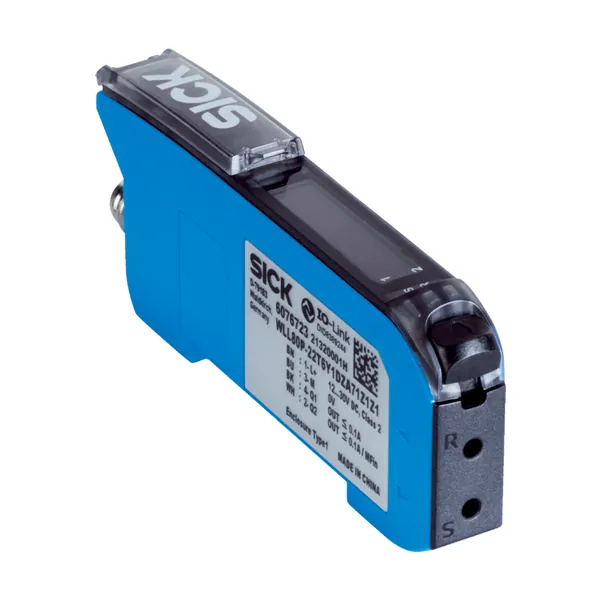

WLL80I-22T6Y4DZA71Z1Z1 Fiber Optik Sensör
