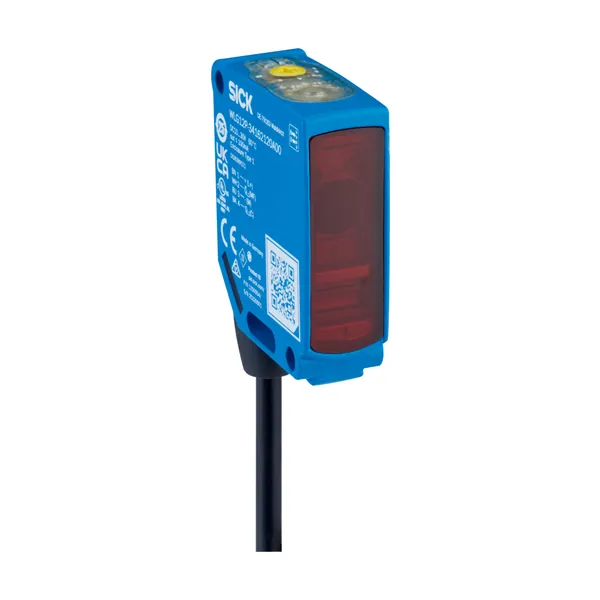

WLG12H-1H162120A00ZDZZZZZZZZZ1 Reflektörlü Fotosel
SICK

WLG12H-1H162120A00ZDZZZZZZZZZ1 Reflektörlü Fotosel

Parça no: 1150605Seri: W12 Fotosel SerisiKategori: Fotoseller

Reflektörlü Fotosel · Hibrit LED · IP66 (EN 60529)

  • Işık kaynağı: Hibrit LED
  • Koruma sınıfı: IP66 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK W12 serisine ait bu reflektörlü fotosel Hibrit LED ışık kaynağı ve IP66 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1150605. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiReflektörlü sensör
Çalışma prensibi ayrıntısıReflektör minimum mesafesi olmadan (tek lens sensör / koaksiyel optik), ClearSens, MultiMode
MultiMode1 Yüksek oranda şeffaf nesneler / 2 Yarı şeffaf nesneler / 3 Şeffaf olmayan nesneler / 4 Şişeler/tepsiler / 5 Folyo kopma kontrolü / 6 Manüel (IO-Link aracılığıyla özel ayar)
Min. algılama mesafesi0 m
Maksimum algılama mesafesi5 m
Reflektör ile sensör arasındaki maks. mesafe aralığı (çalışma rezervi 1)0 m … 5 m
Reflektör ile sensör arasındaki önerilen mesafe aralığı (çalışma rezervi 3,75)0 m … 3,2 m
Referans reflektörPL80A reflektör
En iyi performans için önerilen algılama mesafesi aralığı0 m … 3,2 m
Polarizasyon filtresiEvet
Işık kaynağıHibrit LED
Işık türüKızılötesi ışık
Işık noktası biçimiNokta şeklinde
Işık demeti çapı (mesafe)90 mm (5 m)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C'de)
Normatif referansEN 62471:2008-09 | IEC 62471:2006, modifiye edilmiş
LED risk grubu işaretiSerbest grup
Dalga uzunluğu875 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Bastırma-döndürme elemanıBluePilot / Öğretme artı mod seçimi
IO-LinkSensör parametrelerini ve Smart Task fonksiyonlarını ayarlamak için
Mavi LEDBluePilot: Mod göstergesi
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on / Yanıp sönüyor: IO-Link modu
Sarı LEDIşık alımı durumu / Statik açık: Nesne mevcut değil / Statik kapalı: Nesne mevcut / Yanıp sönerken: 1,5 çalışma rezervinin altına inildi
Pilot verici ışını kırmızıHibrit LED: Hizalama yardımı
Özel uygulamalarFolyoya sarılı nesnelerin algılanması, Şeffaf nesnelerin algılanması
Emniyet tekniği parametreleri
MTTFD1.467 yıl
DCavg%0
TM (kullanım ömrü)20 yıl
İletişim arayüzü
IO-Link✔ , IO-Link V1.1
Veri aktarma hızıCOM2 (38,4 kBaud)
Döngü süresi2,3 ms
Proses verisi uzunluğu8 Bit
Proses verisi yapısıBit 0 = Anahtarlama sinyali
VendorID26
DeviceID HEX0x800392
DeviceID DEC8389522
Uyumlu Masterport tipiA
SIO modu destekEvet
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 V
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi≤ 40 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet2 (Tamamlayıcı)
Türİtme-çekme: PNP/NPN
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Sinyal gerilimi NPN HIGH/LOWYaklaşık UB / < 2,5 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 330 µs
Tekrarlama hassasiyeti (tepki süresi)100 µs
Anahtarlama frekansı1.500 Hz
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → QL1 DÜŞÜK çıkışı
Fonksiyon Pin 4 / siyah (BK) - AyrıntıSensörün Pin 4 fonksiyonu yapılandırılabilir
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → ǬL1 YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH) - AyrıntıSensörün Pin 2 fonksiyonu yapılandırılabilir
Mekanik
Gövde yapısıDört köşeli form
Boyutlar ( G x Y x D)15,6 mm x 49,5 mm x 43,1 mm
BağlantıKablo, 4-telli, 2 m
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,14 mm²
Kablo çapıØ 3,4 mm
Kablo uzunluğu (L)2 m
Bükme yarıçapıHareketli durumda > 12 x kablo çapı
Bükme periyotları1.000.000
GövdeMetal, Basınçlı çinko döküm
Ön camPlastik, PMMA
KabloPlastik, PVC
AğırlıkYakl. 132 g
Sabitleme vidalarının maks. sıkma torku1,4 Nm
Ortam verileri
Koruma sınıfıIP66 (EN 60529) / IP67 (EN 60529) / IP69 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Tip. Ortam ışığına dayanıklılıkYapay ışık: ≤ 50.000 lx / Güneş ışığı: ≤ 50.000 lx
Darbe dayanımı50 g, 11 ms (X, Y, Z ekseni boyunca 25 pozitif ve 25 negatif darbe, toplam 150 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 2.000 Hz (Genlik 0,5 mm / 10 g, her eksende 20 Sweep, X, Y, Z ekseni için, 1 Oktav/dak, (EN60068-2-6))
Nem35 % … 95 %, bağıl nem (yoğuşma oluşmaz)
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
Temizlik maddesi dayanıklılığıECOLAB
UL-dosya no.NRKH.E181493 & NRKH7.E181493
Smart Task
Smart Task tanımıTemel mantık
Mantık fonksiyonuDoğrudan / VE / VEYA
Zamanlayıcı fonksiyonuDevre dışı bırakılmış / Açılma gecikmesi / Kapanma gecikmesi / Açılma ve kapanma gecikmesi / Pals (One Shot)
İnverterEvet
Anahtarlama frekansıSIO Logic: 1300 Hz / IOL: 1200 Hz
Tepki süresiSIO Logic: 390 µs / IOL: 420 µs
TekrarlanabilirlikSIO Logic: 140 µs / IOL: 170 µs
Anahtarlama sinyali QL1Anahtarlama çıkışı
Anahtarlama sinyali ǬL1Anahtarlama çıkışı
Arıza teşhis
Ölçüm mesafesiÇok soğuk, soğuk, dengeli, ılık, sıcak
Cihaz durumuEvet
Ayrıntılı cihaz durumuEvet
Çalışma saati sayacıEvet
Sıfırlama fonksiyonlu çalışma saati sayacıEvet
Öğretme kalitesiEvet
Çalışma kalitesiEvet, Kirlilik göstergesi
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
ECOLAB certificate✔
cULus certificate✔
IO-Link certificate✔
Photobiological safety (IEC EN 62471)✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
