VFS60B-BHEJ01024 Motor Feedback Sistemi
SICK

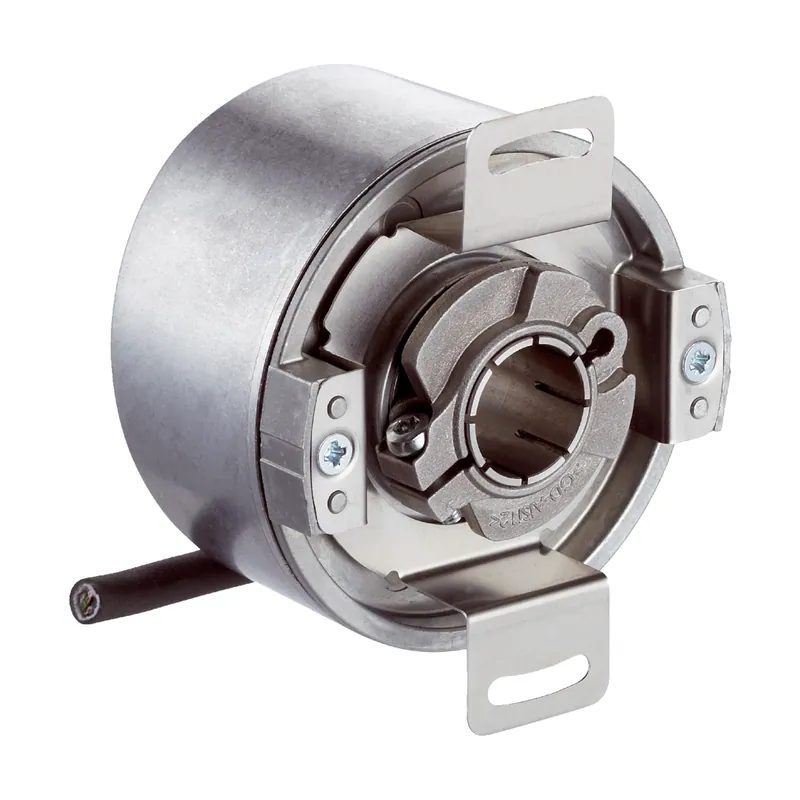

VFS60B-BHEJ01024 Motor Feedback Sistemi

Parça no: 1052292Seri: VFS60 Motor Feedback Sistemi SerisiKategori: Enkoderler & Motion Control

Motor Feedback Sistemi · Artımlı · 10 V … 32 V · Kablo, 8 telli

  • İletişim arayüzü: Artımlı
  • Besleme Gerilimi: 10 V … 32 V
  • Bağlantı tipi: Kablo, 8 telli
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK VFS60 serisine ait bu motor feedback sistemi Artımlı arayüzü, 10 V … 32 V besleme, Kablo, 8 telli bağlantı ve IP65 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1052292. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Performans
Devir başına hat sayısı1.024
Referans sinyali, sayı1
Referans sinyali, konum90° elektrikli, A ve B ile mantıksal birleşim
Ölçüm sapması± 0,01°
Arayüzler
İletişim arayüzüArtımlı
Güç tüketimi≤ 0,5 W (Yüksüz)
Elektrik
Bağlantı tipiKablo, 8 telli, radyal, 0,5 m
Besleme Gerilimi10 V … 32 V
Güç tüketimi≤ 0,5 W (Yüksüz)
Maksimum çıkış frekansı≤ 600 kHz
Maksimum yük akımı≤ 30 mA
Mekanik
Mil tipiBlind hollow şaft
Mil çapı15 mm
Mil malzemesiMetal
Flanş türü / tork desteğiStandart
Ölçüler/boyutlarBoyutsal çizimine bakınız
Ağırlık+ 0,2 kg
Rotorun atalet momenti40 gcm²
Çalışma devir sayısı6.000 min⁻¹
Açısal ivme≤ 500.000 rad/s²
İşletme torku0,6 Ncm (+20 °C)
Çalışmaya başlama torku+ 0,8 Ncm (+20 °C)
İzin verilen statik mil hareketi± 0,3 mm, radyal / ± 0,5 mm, düz
İzin verilen dinamik mil hareketi± 0,1 mm, radyal / ± 0,2 mm, düz
Bilya yatağının çalışma süresi3,0 x 10^9 devir
Ortam verileri
Çalışma sıcaklığı aralığı–30 °C … +100 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Bağıl nem/buğulanma90 %, Çiğlenmeye izin verilmez
Darbelere karşı direnç70 g, 6 ms (EN 60068-2-27 uyarınca)
Titreşimlere karşı direncin frekans aralığı30 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
EMVCEN 61000-6-2 ve EN 61000-6-4 uyarınca
Koruma sınıfıIP65, mil tarafı (IEC 60529) / IP67, gövde tarafında, kablo çıkışı (IEC 60529)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
