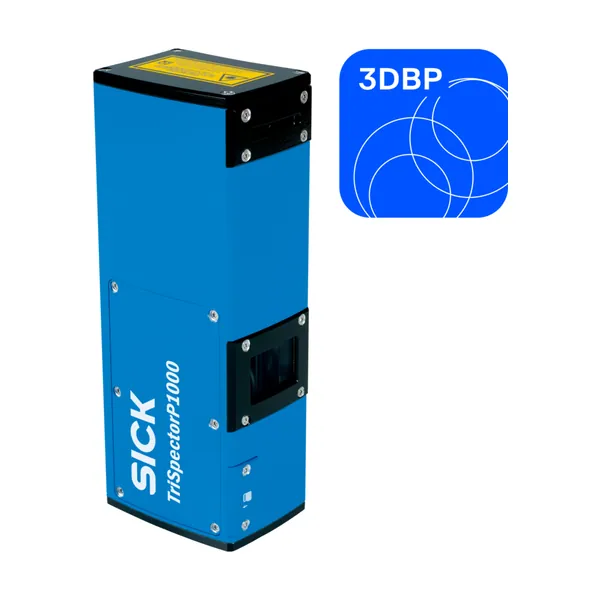

V3T11P-MR12A8 Görüntü İşleme Sensörü
SICK

V3T11P-MR12A8 Görüntü İşleme Sensörü

Parça no: 1091318Seri: TriSpector1000 Görüntü İşleme Sensörü SerisiKategori: Görüntü İşleme & Kod Okuma

Görüntü İşleme Sensörü · IP67 · 3B lazerli triangülasyon · ✔

  • Koruma sınıfı: IP67
  • Teknoloji: 3B lazerli triangülasyon
  • Programlanabilir: ✔
  • Ön kalibrasyonlu: ✔

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK TriSpector1000 serisine ait bu görüntü işleme sensörü IP67 koruma sınıfı, teknoloji 3B lazerli triangülasyon, programlanabilir ✔ ve ön kalibrasyonlu ✔ ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1091318. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teknoloji3B lazerli triangülasyon
Programlanabilir✔
Ön kalibrasyonlu✔
Alet takımıSICK API algoritması / HALCON
Çalışma aralığı56 mm … 116 mm
Örnek görüş alanı65 mm x 15 mm
AydınlatmaEntegre edilmiş
Aydınlatma rengiKırmızı, Lazer, görülür, 660 nm, ± 7 nm
Lazer sınıfı2 (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, 8 Mayıs 2019 tarihli Lazer Notu No. 56'da açıklandığı gibi, IEC 60825-1 Ed.3'e uygunluk hariç lazer ürünleri için FDA güç standartlarına uygundur.)
Minimum çalışma mesafesindeki genişlik40 mm
Maksimum çalışma mesafesindeki genişlik75 mm
Maksimum yükseklik aralığı60 mm
Resim sensörü açısı65°
Çevrimdışı destekEmülatör
GörevAlgılama - Standart nesneler / Algılama - Dolum seviyesi / Ölçüm - Boyut, kontur ve hacim / Ölçüm - Adet / Denetleme ve kontrol - Kalite / Pozisyon belirleme - 3D pozisyon belirleme
Mekanik/Elektrik
Malzeme, bağlantılarNikel kaplı pirinç(Sarı)
Besleme Gerilimi24 V DC, ± 20 %
Sinyal taşımass
Güç tüketimi≤ 11 W
Akım tüketimi≤ < 450 mA / Çıkış yüksüz
Koruma sınıfıIP67
Koruma sınıfıIII
Gövde malzemesiEloksallı alüminyum
Ön cam materyaliPMMA
Ağırlık0,9 kg
Boyutlar (U x G x Y)136 mm x 62 mm x 84 mm
Performans
Tarama/görüntü frekansı5.000 3D profil(ler)i
Maksimum profil sayısı2.500 resim başın
Veri noktası/profil1.536
Yükseklik çözünürlüğü20 µm … 50 µm
3D profil çözünürlüğü0,049 mm/px
Arayüzler
Ethernet✔ , TCP/IP
FonksiyonFTP, HTTP
Veri aktarma hızı≤ 1.000 Mbit/s
Seri✔ , RS-232, RS-422
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıSICK AppStudio
Dijital giriş3 girişler
Ayarlanabilir çıkışlar4 giriş/çıkış
Enkoder arayüzüRS-422 / TTL
Maksimum enkoder frekansıMax. 300 kHz
Ortam verileri
Elektromanyetik uyumluluk (EMV)EN 61000-6-2:2005 / EN 61000-6-3:2007
Şok yüklenmesi15 g / 6 ms (EN 60068-2-27)
Titreşim yükü5 g, 10 Hz … 150 Hz (EN 60068-2-6)
Çalışma ortamı sıcaklığı0 °C … +45 °C
Depolama sıcaklığı–20 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cTUVus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
