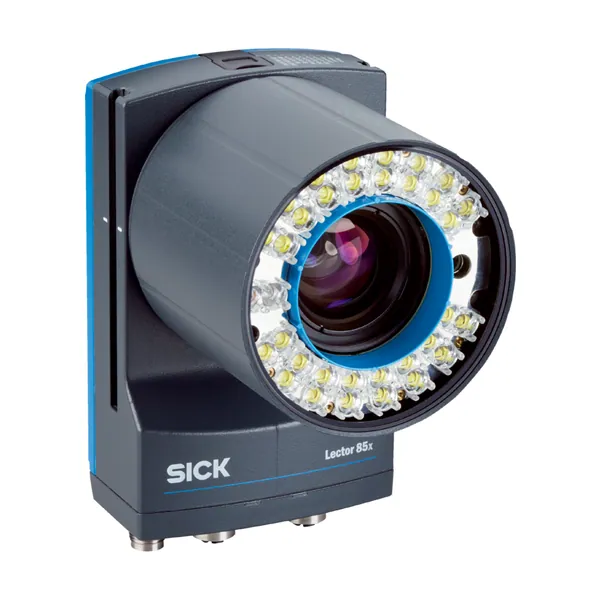

V2D8505R-1MCICXAL2SXXXX Kamera Tabanlı Kod Okuyucu
SICK

V2D8505R-1MCICXAL2SXXXX Kamera Tabanlı Kod Okuyucu

Parça no: 1134221Seri: Lector85x Kamera Tabanlı Kod Okuyucu SerisiKategori: Görüntü İşleme & Kod Okuma

Kamera Tabanlı Kod Okuyucu · IP65 (IEC 60529:2013 +C1:2013… · Iç alan · Komple cihaz

  • Koruma sınıfı: IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN…
  • Kullanım alanı: Iç alan
  • Varyant: Komple cihaz
  • Optik odak: Ayarlanabilir odak (manuel)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Lector85x serisine ait bu kamera tabanlı kod okuyucu IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2… koruma sınıfı, kullanım alanı Iç alan, varyant Komple cihaz ve optik odak Ayarlanabilir odak (manuel) ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1134221. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Kullanım alanıIç alan
VaryantKomple cihaz
Optik odakAyarlanabilir odak (manuel)
SensörCMOS tek renk
Sensör çözünürlüğü2.464 px x 2.048 px (5 MP)
AydınlatmaEntegre edilmiş
Aydınlatma rengiBeyaz, LED, görülür,
Anzahl LED32
Görüş açısı47°, aydınlatma
LED sınıfıIEC 62471-1: 2006-07 / EN 62471-1: 2008-09 uyarınca riski grubu 1 (düşük risk)
Geri bildirim noktasıLED, görülür, yeşil, 530 nm, ± 15 nm / LED, görülür, kırmızı, 660 nm, ± 20 nm
Hizalama yardımıLazer, kırmızı, 630 nm … 680 nm
Lazer sınıfı1, sapmalar haricinde 8 Mayıs 2019 tarihli “Lazer uyarısı No. 56”'ye göre olan 21 CFR 1040.10' ile uyumludur (EN 60825-1:2014+A11:2021, IEC 60825-1:2014)
Lens arabirimiC-Mount
Optik format1/1,8"
Odak uzunluğu12 mm
Maske1,8 … 11
Tarama frekansı30 Hz, 5 megapiksel çözünürlüğünde
Kod çözünürlüğü≥ 0,1 mm
Çalışma aralığı500 mm … 3.000 mm
Mekanik/Elektrik
Bağlantı tipi1 x M12, 17 pin erkek konnektör, A kodlamalı (güç, CAN, seri arayüz, I/O) / 1 x M12, 5 pin erkek konnektör, A kodlamalı (güç, CAN) / 3 x M12, 8 pin dişi konnektör, X kodlamalı (Gigabit Ethernet)
Besleme Gerilimi24 V DC, ± 20 %
Güç tüketimiTyp. 24 W
Akım tüketimi≤ max. 2 A
Gövde malzemesiAlüminyum döküm
Gövde rengiAntrasit grisi (RAL 7016)
Ön cam materyaliCam (2 mm kalınlığında, çizilmeye dayanıklı şekilde kaplanmış)
Koruma sınıfıIP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02)
Elektrik güvenliğiEN 61010:2010 / EN 61010-1:2010/A1:2019/AC:2019-04
Ağırlık640 g, lens ve bağlantı kabloları olmadan
Boyutlar (U x G x Y)143,4 mm x 90 mm x 46 mm
MTBF100.000 h
Performans
Okunabilen kod yapıları1D kodlar, 2D kodlar, Stacked
Barkod tipleriCode 128, GS1-128, EAN 128, EAN 8, EAN 13, UPC-A, UPC-E, 2/5 Interleaved, Codabar, Code 93, Posta kodu
2B kod tipleriData matris ECC200, GS1 Data-Matrix, MaxiCode, QR kod, Aztec
Stacked kod türleriPDF417
Kod baskı yöntemiBasılı kodlar
Arayüzler
Ethernet✔ (3) , TCP/IP
FonksiyonVeri arayüzü (okuma sonucu çıkışı), Servis arayüzü, FTP (görüntü aktarımı)
Veri aktarma hızı10/100/1.000 Mbit/s, MAC adresi (cihaz temelli), bkz. Tip etiketi
CAN✔
FonksiyonSICK CAN sensör ağı CSN (CAN Controller/CAN Device, Multiplexer/sunucu)
Veri aktarma hızı20 kbit/s … 1 Mbit/s
Seri✔ , RS-232, RS-422, RS-232
FonksiyonVeri arayüzü
Veri aktarma hızı1,2 kBaud … 115,2 kBaud
USB✔ , USB 2.0
FonksiyonServis arayüzü (web sunucuyı çağırma), USB üzerinden Ethernet (RNDIS)
Veri aktarma hızı480 Mbit/s
Dijital girişler2 (“Sensör 1”, “Sensör 2”, izole edilmiş, Enkoder girişi, Harici tetik)
X14 (DIO 3, DIO 4, DIO 5, DIO 6)
Okuma aralığıDijital girişler, CAN, Otomatik tetikleme
Optik göstergeler12 LEDs (10 x durum göstergesi, 2 x geri bildirim noktası)
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıSOPASair
Hafıza kartı yuvasıMicroSD hafıza kartı (teslimat kapsamına dahil değildir)
Parametre klonlamaMicroSD hafıza kartı / Kontrolör yazılımı
Veri depolama ve çağırmaHarici FTP aracılığıyla görüntü ve veri kaydı
Enkoder frekansıMax. 50 kHz
Harici aydınlatmanın kumandasıDijital çıkış üzerinden (maks. 24 V tetik)
Ortam verileri
Parazit dayanımıIEC 61000-6-2:2016 / EN IEC 61000-6-2:2019
Parazit yayınıIEC 61000-6-4:2018 / EN IEC 61000-6-4:2019
Titreşim dayanımıEN 60068-2-6:2007, EN 60068-2-64:2019
Darbe dayanımıEN 60068-2-27:2008
Çalışma ortamı sıcaklığı0 °C … +50 °C
Depolama sıcaklığı–20 °C … +70 °C
Bağıl nem≤ 90 %, yoğuşmasız
Ortam ışığına dayanıklılık2.000 lx, kod üzerinde
Kirlenme derecesi2 (EN 61010-1)
Kullanım yüksekliği (deniz seviyesinin üzerinde)< 5.000 m
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
BIS registration✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
