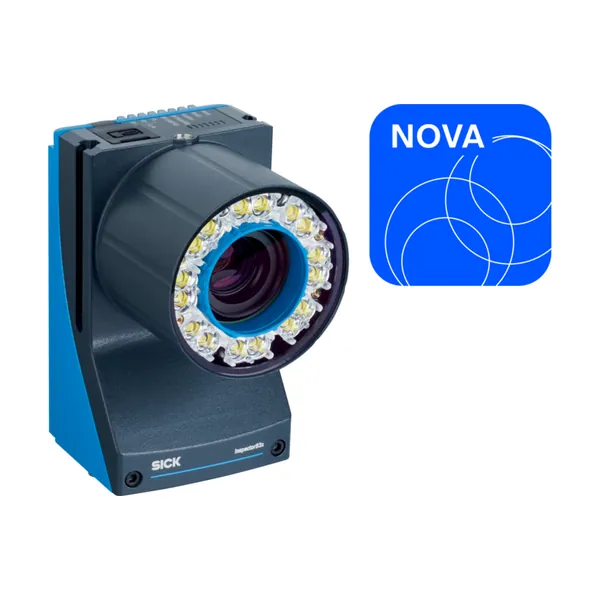

V2D8305P-1CCIBXAF1SXXXX Görüntü İşleme Sensörü
SICK

V2D8305P-1CCIBXAF1SXXXX Görüntü İşleme Sensörü

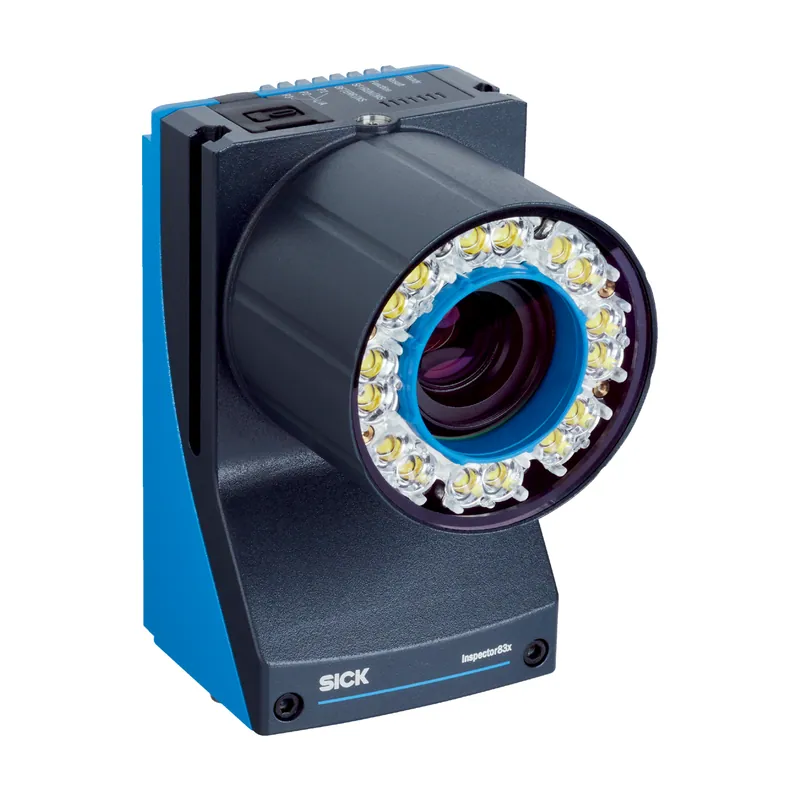

Parça no: 1144163Seri: Inspector83x Görüntü İşleme Sensörü SerisiKategori: Görüntü İşleme & Kod Okuma

Görüntü İşleme Sensörü · IP65 (IEC 60529:2013 +C1:2013… · 2D anlık görüntü · ✔

  • Koruma sınıfı: IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN…
  • Teknoloji: 2D anlık görüntü
  • Programlanabilir: ✔
  • Konfigüre edilebilir: ✔

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Inspector83x serisine ait bu görüntü işleme sensörü IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2… koruma sınıfı, teknoloji 2D anlık görüntü, programlanabilir ✔ ve konfigüre edilebilir ✔ ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1144163. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teknoloji2D anlık görüntü
Programlanabilir✔
Konfigüre edilebilir✔
Uygulama yazılımlarıNova Inspector
Mevcut lisansQuality Inspection License
Genişletme olanaklarıSICK Nova aracı Plug-in, müşteriye özel veya yeni araçların eklenmesine olanak sağlar. Araçların geliştirilmesi ve uyarlanması, SICK AppSpace ve SICK AppStudio tarafından desteklenir.
Alet takımıSICK API algoritması / HALCON
Görüntü sensörüCMOS Color
Shutter teknolojisiGlobal-Shutter
Optik odakAyarlanabilir odak (manuel)
Çalışma aralığı200 mm … 2.500 mm, lense bağlı olarak
AydınlatmaEntegre edilmiş
Aydınlatma rengiBeyaz, LED, görülür, 6.500 K, ± 1.000 K
LED sınıfıRisk gurubu 1 (IEC 62471 (2006-07) / EN 62471 (2008-09))
Lens arabirimiC-Mount
Optik format1/1,8"
Odak uzunluğu8 mm
GörevAlgılama - Standart nesneler / Ölçüm - Boyut, kontur ve hacim / Ölçüm - Adet / Tanımlama - 2D kodu / Tanımlama - OCR / Tanımlama - Şablonlar / Tanımlama - Sınıflandırma / Tanımlama - Ayırma / Pozisyon belirleme - 2D pozisyon belirleme
Mekanik/Elektrik
Besleme Gerilimi24 V DC, ± 20 %
Güç tüketimi21 W
Koruma sınıfıIP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02)
Gövde malzemesiAlüminyum döküm
Ön cam materyaliPlastik, 2 mm kalınlık, çift taraflı çizilmeye dayanıklı yansıma önleyici (PMMA) kaplamı
Ağırlık545 g, lens ve bağlantı kabloları olmadan
MTBF100.000 h
Performans
Sensör çözünürlüğü2.464 px x 2.048 px (5,1 MP)
Piksel boyutu2,74 µm x 2,74 µm
Sensör boyutu6,75 mm x 5,61 mm
Tarama/görüntü frekansı30 Hz
Arayüzler
Ethernet✔ , TCP/IP, UDP
FonksiyonFTP, HTTP, HTTPS, NTP
Veri aktarma hızı10/100/1.000 Mbit/s, MAC adresi (cihaz temelli), bkz. Tip etiketi
EtherNet/IP™✔
FonksiyonEtherNet/IP™ Dual Port
Veri aktarma hızı10/100 MBit/sn
PROFINET✔
FonksiyonPROFINET Dual Port
Veri aktarma hızı10/100 MBit/sn
Seri✔ , RS-232, RS-422
Veri aktarma hızı300 Baud … 115,2 Baud
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıWeb GUI (SensorApp konfigürasyonu), SICK AppManager (IP belirleme ve konfigürasyon, SensorApp kurulumu), SICK AppStudio (programlama)
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Girişler/Çıkışlar2 x opto ayrılmış giriş, fiziksel, anahtarlamalı / 6 x yapılandırılabilir giriş/çıkış, fiziksel, anahtarlamalı (Power I/O bağlantısında 4, harici aydınlatma bağlantısında 2)
Çıkış akımı≤ 50 mA
Maksimum enkoder frekansıMax. 50 kHz
Harici aydınlatmaHarici gerilim kaynağı veya aydınlatma bağlantısı olarak 4 pin dişi konnektörde X2 Vout (maks. 1A) üzerinden. 17 pin X1 erkek konnektör üzerinden veya 4 pin X2 dişi konnektördeki harici aydınlatma bağlantısı üzerinden dijital çıkış aracılığıyla tetik.
Optik göstergeler8 Durum LED'leri
Ortam verileri
Titreşim dayanımıEN 60068-2-6:2007, EN 60068-2-64:2019
Darbe dayanımıEN 60068-2-27:2008
Çalışma ortamı sıcaklığı0 °C … +40 °C
Depolama sıcaklığı–20 °C … +70 °C
Bağıl nem≤ 90 %, yoğuşmasız
Kullanım yüksekliği (deniz seviyesinin üzerinde)< 5.000 m
Lisans
Mevcut lisansQuality Inspection License
Ürün tipiYazılım
Lisans tipiCihaz lisansı
Lisans açıklamasıQuality Inspection lisansı, bir SICK Nova SensorApp'e ait araçların bir alt grubunu verimli şekilde kullanma olanağı sunar. Quality Inspection araç seti, ürünlerin, üretimden sonra örn. boyutlar ve açı derecesiyle ilgili kesin gerekliliklere tam olarak uymasını garanti eder. / Yazılım, cihaz lisansı olarak sunulur. Bir lisans, belirli bir donanım kimliğine bağlanmıştır.
Fonksiyon kapsamıTam sürüm
Lisans süresiLisans, süre sınırı olmaksızın verilmektedir.
Genişletme olanaklarıSICK Nova aracı Plug-in, müşteriye özel veya yeni araçların eklenmesine olanak sağlar. Araçların geliştirilmesi ve uyarlanması, SICK AppSpace ve SICK AppStudio tarafından desteklenir. / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
Profinet certificate✔
Ethernet/IP certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
