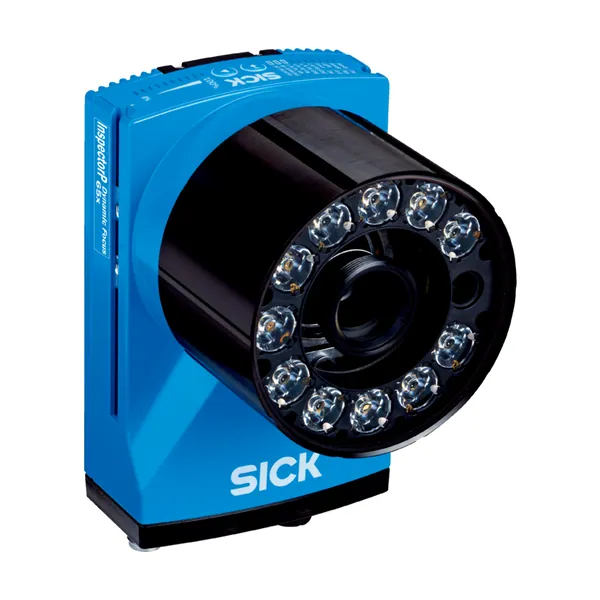

V2D654P-2MEWHA6 Görüntü İşleme Sensörü
SICK

V2D654P-2MEWHA6 Görüntü İşleme Sensörü

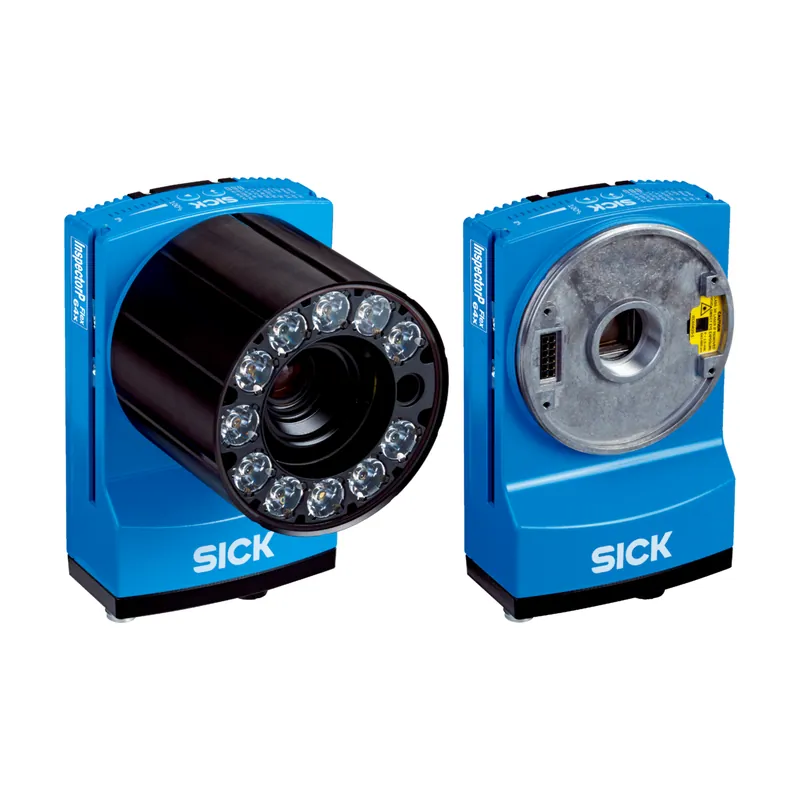

Parça no: 1082306Seri: InspectorP64x/InspectorP65x Görüntü İşleme Sensörü SerisiKategori: Görüntü İşleme & Kod Okuma

Görüntü İşleme Sensörü · IP65 (EN 60529 (1991-10), EN… · 2D anlık görüntü · ✔

  • Koruma sınıfı: IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
  • Teknoloji: 2D anlık görüntü
  • Programlanabilir: ✔
  • Uygulama yazılımları: Nova Inspector

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK InspectorP64x/InspectorP65x serisine ait bu görüntü işleme sensörü IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) koruma sınıfı, teknoloji 2D anlık görüntü, programlanabilir ✔ ve uygulama yazılımları Nova Inspector ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1082306. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teknoloji2D anlık görüntü
Programlanabilir✔
Uygulama yazılımlarıNova Inspector
Mevcut lisansQuality Inspection License / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Görüntü sensörüCMOS tek renk
Shutter teknolojisiGlobal-Shutter
Optik odakDinamik odak kumandası
AydınlatmaEntegre edilmiş
Aydınlatma rengiBeyaz, LED, görülür, / Mavi, LED, görülür, 455 nm
Geri bildirim noktasıLazer, görülür, yeşil, 525 nm, ± 15 nm
Hizalama yardımıLazer, kırmızı, 630 nm … 680 nm
Lazer sınıfı1, 21 CFR 1040.10 ve 1040.11'e uygundur; istisnası: 8 Mayıs 2019 tarihli "Lazer Uyarısı No. 56"da açıklandığı gibi IEC 60825-1 Ed.3 ile uyumluluk (IEC 60825-1:2014, EN 60825-1:2014)
LED sınıfı“Beyaz + Geri bildirim LED'i” opsiyonu: IEC 62471-1:2006-07/EN 62471-1:2008-09 uyarınca risk grubu 1 (düşük disk) / Işın yoğunluğu: ≥ 200 mm mesafede 100 saniye içinde LB: 1 m mesafede, 100 saniye içinde LB < 10 x 103 W/(m2sr)
Spektral aralıkYakl. 400 nm … 900 nm
Optik format1″
GörevAlgılama - Standart nesneler / Ölçüm - Boyut, kontur ve hacim / Ölçüm - Adet / Tanımlama - 2D kodu / Tanımlama - OCR / Tanımlama - Şablonlar / Tanımlama - Sınıflandırma / Tanımlama - Ayırma / Pozisyon belirleme - 2D pozisyon belirleme
Mekanik/Elektrik
Bağlantı tipi1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı) / 1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor) / 2 x M12, 8 pin soket (Gigabit Ethernet, sadece bir bağlantı kullanılır)
Besleme Gerilimi24 V DC, ± 20 %
Güç tüketimiTyp. 20 W, ± 20 %
Koruma sınıfıIP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Koruma sınıfıIII (EN 60950-1 (2014-08))
Gövde malzemesiAlüminyum döküm
Ön cam materyaliCam
Ağırlık963 g
Boyutlar (U x G x Y)142,8 mm x 90 mm x 106,1 mm
Performans
Sensör çözünürlüğü2.048 px x 2.048 px (4,2 MP)
Tarama/görüntü frekansı40 Hz
Arayüzler
Seri✔ , RS-232, RS-422
Veri aktarma hızı300 Baud … 115,2 kBaud
Ethernet✔ , TCP/IP
FonksiyonFTP, HTTP
Veri aktarma hızı10/100/1.000 Mbit/s
CAN✔
FonksiyonSICK CAN sensör ağı (CAN Controller/CAN Device)
EtherNet/IP™✔
Veri aktarma hızı10/100/1.000 Mbit/s
PROFINET✔
FonksiyonPROFINET Single Port, PROFINET Dual Port (Harici CDF600-2 haberleşme modülü ile opsiyonel olarak sağlanır)
Veri aktarma hızı10/100 Mbit/s
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıSICK AppStudio
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Girişler/Çıkışlar2 opto ayrılmış giriş, 4 giriş/çıkış, konfigüre edilebilir
Çıkış akımı≤ 100 mA
Maksimum enkoder frekansıMax. 1 kHz
Harici aydınlatmaDijital çıkış üzerinden (maks. 24 V tetik)
Çalışma elemanları2 tuş
Optik göstergeler21 LEDs (10 x durum göstergesi, 10 x LED bar tipi gösterge, 1 yeşil geri bildirim noktası)
Akustik göstergelerSesli uyarı
Ortam verileri
Şok yüklenmesiEN 60068-2-27:2009-05
Titreşim yüküEN 60068-2-6:2008-02
Çalışma ortamı sıcaklığı0 °C … +50 °C
Depolama sıcaklığı–20 °C … +70 °C
Lisans
Mevcut lisansQuality Inspection License / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
Profinet certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
