V2D621P-2MDFCB5 Görüntü İşleme Sensörü
SICK

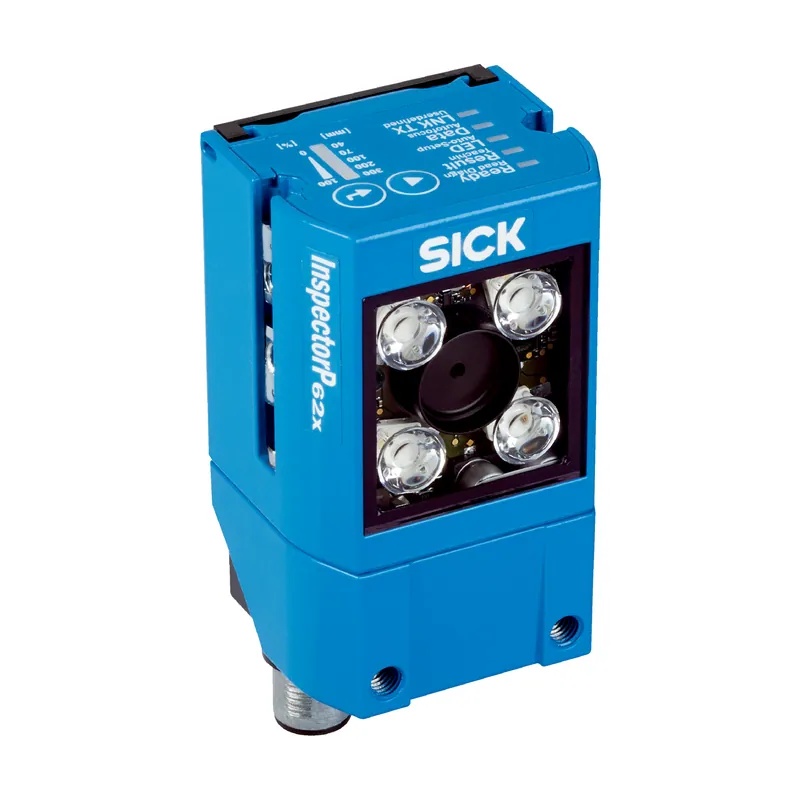

V2D621P-2MDFCB5 Görüntü İşleme Sensörü

Parça no: 1130942Seri: InspectorP62x Görüntü İşleme Sensörü SerisiKategori: Görüntü İşleme & Kod Okuma

Görüntü İşleme Sensörü · IP65 (EN 60529 (1991-10), EN… · 2D anlık görüntü · ✔

  • Koruma sınıfı: IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
  • Teknoloji: 2D anlık görüntü
  • Programlanabilir: ✔
  • Konfigüre edilebilir: ✔

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK InspectorP62x serisine ait bu görüntü işleme sensörü IP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02)) koruma sınıfı, teknoloji 2D anlık görüntü, programlanabilir ✔ ve konfigüre edilebilir ✔ ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1130942. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teknoloji2D anlık görüntü
Programlanabilir✔
Konfigüre edilebilir✔
Uygulama yazılımlarıNova Inspector
Mevcut lisansQuality Inspection License
Genişletme olanaklarıSICK Nova aracı Plug-in, müşteriye özel veya yeni araçların eklenmesine olanak sağlar. Araçların geliştirilmesi ve uyarlanması, SICK AppSpace ve SICK AppStudio tarafından desteklenir.
Alet takımıSICK API algoritması / HALCON
Görüntü sensörüCMOS tek renk
Shutter teknolojisiGlobal-Shutter
Optik odakAyarlanabilir odak (elektrikli)
Çalışma aralığı70 mm … 1.500 mm
AydınlatmaEntegre edilmiş
Aydınlatma rengiKızılötesi, LED, görülmez, 850 nm, ± 25 nm
Geri bildirim noktasıLED, görülür, yeşil, 525 nm, ± 15 nm
Hizalama yardımıLazer, kırmızı, 630 nm … 680 nm
Lazer sınıfı1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
LED sınıfıRisk gurubu 1 (IEC 62471 (2006-07) / EN 62471 (2008-09))
Spektral aralıkYakl. 800 nm … 900 nm
Odak uzunluğu9,6 mm
GörevAlgılama - Standart nesneler / Ölçüm - Boyut, kontur ve hacim / Ölçüm - Adet / Tanımlama - 2D kodu / Tanımlama - OCR / Tanımlama - Şablonlar / Tanımlama - Sınıflandırma / Tanımlama - Ayırma / Pozisyon belirleme - 2D pozisyon belirleme
Mekanik/Elektrik
Besleme Gerilimi12 V DC … 24 V DC, ± 10 %
Güç tüketimiTyp. 4 W
Koruma sınıfıIP65 (EN 60529 (1991-10), EN 60529/A2 (2002-02))
Koruma sınıfıIII
Gövde malzemesiAlüminyum döküm
Ön cam materyaliCam
Ağırlık170 g
Boyutlar (U x G x Y)71 mm x 43 mm x 35,6 mm
MTBF75.000 h
Performans
Sensör çözünürlüğü1.280 px x 1.024 px (1,3 MP)
Tarama/görüntü frekansı50 Hz
Arayüzler
Seri✔ , RS-232, RS-422
Veri aktarma hızı300 Baud … 115,2 kBaud
Ethernet✔ , TCP/IP, UDP
FonksiyonFTP, HTTP, HTTPS, NTP
Veri aktarma hızı10/100 Mbit/s
CAN✔
NotÖn kurulumu yapılmış Quality Inspection SensorApp’te henüz mevcut değildir
FonksiyonSICK CAN sensör ağı (CAN Controller/CAN Device)
EtherNet/IP™✔
Veri aktarma hızı10/100 Mbit/s
EtherCAT®✔
Haberleşme tipiHarici fieldbus haberleşme modülü ile opsiyonel CDF600
NotÖn kurulumu yapılmış Quality Inspection SensorApp’te henüz mevcut değildir
PROFINET✔
FonksiyonPROFINET Single Port
Veri aktarma hızı10/100 Mbit/s
PROFIBUS DP✔
Haberleşme tipiHarici fieldbus haberleşme modülü ile opsiyonel CDF600-2
NotÖn kurulumu yapılmış Quality Inspection SensorApp’te henüz mevcut değildir
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıWeb GUI (SensorApp konfigürasyonu), SICK AppManager (IP belirleme ve konfigürasyon, SensorApp kurulumu), SICK AppStudio (programlama)
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Girişler/Çıkışlar2 opto ayrılmış giriş, 4 giriş/çıkış, konfigüre edilebilir
Çıkış akımı≤ 100 mA
Maksimum enkoder frekansıMax. 300 Hz
Harici aydınlatmaDijital çıkış üzerinden (maks. 24 V tetik)
Çalışma elemanları2 tuş
Optik göstergeler16 LEDs (5 x durum göstergesi, 10 x LED bar tipi gösterge, 1 yeşil/kırmızı geri bildirim noktası)
Akustik göstergelerSesli uyarı
Ortam verileri
Şok yüklenmesiEN 60068-2-27:2009-05
Titreşim yüküEN 60068-2-6:2008-02
Çalışma ortamı sıcaklığı0 °C … +50 °C
Depolama sıcaklığı–20 °C … +70 °C
Lisans
Mevcut lisansQuality Inspection License
Ürün tipiYazılım
Lisans tipiCihaz lisansı
Lisans açıklamasıQuality Inspection lisansı, bir SICK Nova SensorApp'e ait araçların bir alt grubunu verimli şekilde kullanma olanağı sunar. Quality Inspection araç seti, ürünlerin, üretimden sonra örn. boyutlar ve açı derecesiyle ilgili kesin gerekliliklere tam olarak uymasını garanti eder. / Yazılım, cihaz lisansı olarak sunulur. Bir lisans, belirli bir donanım kimliğine bağlanmıştır.
Lisans süresiLisans, süre sınırı olmaksızın verilmektedir.
Kullanım üniteleri sayısıTam sürüm
Genişletme olanaklarıSICK Nova aracı Plug-in, müşteriye özel veya yeni araçların eklenmesine olanak sağlar. Araçların geliştirilmesi ve uyarlanması, SICK AppSpace ve SICK AppStudio tarafından desteklenir. / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
Profinet certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
