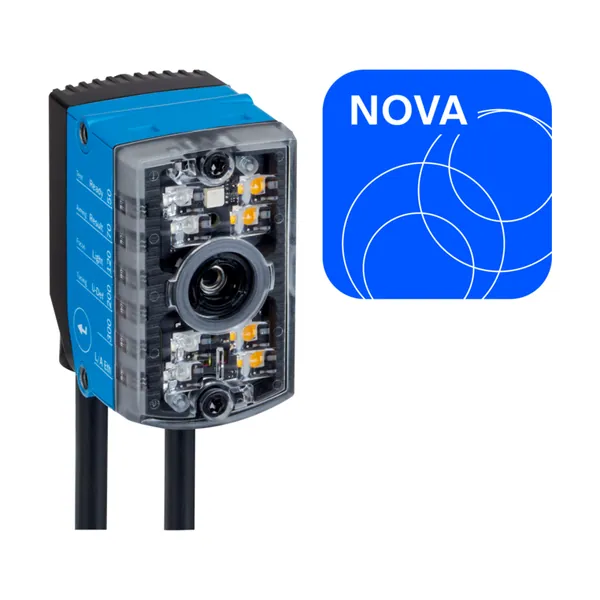

V2D611P-MMIBI4 Görüntü İşleme Sensörü
SICK

V2D611P-MMIBI4 Görüntü İşleme Sensörü

Parça no: 1124946Seri: InspectorP61x Görüntü İşleme Sensörü SerisiKategori: Görüntü İşleme & Kod Okuma

Görüntü İşleme Sensörü · IP54 (EN 60529, EN 60529/A2) · 2D anlık görüntü · ✔

  • Koruma sınıfı: IP54 (EN 60529, EN 60529/A2)
  • Teknoloji: 2D anlık görüntü
  • Programlanabilir: ✔
  • Konfigüre edilebilir: ✔

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK InspectorP61x serisine ait bu görüntü işleme sensörü IP54 (EN 60529, EN 60529/A2) koruma sınıfı, teknoloji 2D anlık görüntü, programlanabilir ✔ ve konfigüre edilebilir ✔ ile sunulur. Görüntü işleme ve tanımlama ürünleri; parçaların denetlenmesi, konumlandırılması ve barkod, 2D kod veya RFID etiketleri üzerinden izlenebilirlik sağlanması için kullanılır. Parça numarası 1124946. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teknoloji2D anlık görüntü
Programlanabilir✔
Konfigüre edilebilir✔
Uygulama yazılımlarıNova Inspector
Mevcut lisansQuality Inspection License / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Alet takımıSICK API algoritması / HALCON
Görüntü sensörüCMOS tek renk
Shutter teknolojisiGlobal-Shutter
Optik odakAyarlanabilir odak (manuel)
Çalışma aralığı50 mm … 300 mm, dahili aydınlatmayla, bir harici aydınlatma kullanılırsa daha uza mesafelere genişletilebilir
AydınlatmaEntegre edilmiş
Aydınlatma rengiKızılötesi, LED, görülmez, 850 nm, ± 15 nm
Geri bildirim noktasıLED, görülür, yeşil, 525 nm, ± 15 nm
Hizalama yardımıLED, kırmızı, 630 nm, ± 15 nm
Lazer sınıfı1, sapmalar haricinde 8 Mayıs 2019 tarihli “Lazer uyarısı No. 56”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014, EN 60825-1:2014)
LED sınıfıRisk grubu 0
Spektral aralıkYakl. 400 nm … 900 nm
Odak uzunluğu6 mm
GörevAlgılama - Standart nesneler / Ölçüm - Boyut, kontur ve hacim / Ölçüm - Adet / Tanımlama - 2D kodu / Tanımlama - OCR / Tanımlama - Şablonlar / Tanımlama - Sınıflandırma / Tanımlama - Ayırma / Pozisyon belirleme - 2D pozisyon belirleme
Mekanik/Elektrik
Bağlantı tipi1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı) / 1 x M12, 4 pin dişi konnektör (Ethernet)
Besleme Gerilimi12 V DC … 24 V DC, ± 15 %
Güç tüketimiTyp. 3,5 W
Koruma sınıfıIP54 (EN 60529, EN 60529/A2)
Koruma sınıfıIII
Gövde malzemesiBasınçlı çinko döküm
Ön cam materyaliPMMA
Ağırlık165 g
Boyutlar (U x G x Y)50 mm x 40,3 mm x 29,6 mm
MTBF75.000 h
Performans
Sensör çözünürlüğü1.280 px x 960 px (1,2 MP)
Tarama/görüntü frekansı40 Hz
Arayüzler
Seri✔ , RS-232
NotÖn kurulumu yapılmış Quality Inspection SensorApp’te henüz mevcut değildir
Veri aktarma hızı300 Baud … 115,2 kBaud
Ethernet✔ , TCP/IP
FonksiyonFTP
Veri aktarma hızı10/100 Mbit/s
EtherNet/IP™✔
Veri aktarma hızı10/100 Mbit/s
PROFINET✔
FonksiyonPROFINET Single Port
Veri aktarma hızı10/100 Mbit/s
Operatör arayüzüWeb sunucu
Konfigürasyon yazılımıWeb GUI (SensorApp konfigürasyonu), SICK AppManager (IP belirleme ve konfigürasyon, SensorApp kurulumu), SICK AppStudio (programlama)
Veri depolama ve çağırmaHarici FTP aracılığıyla görüntü ve veri kaydı
Girişler/Çıkışlar2 x giriş, fiziksel, anahtarlamalı / 3 x yapılandırılabilir giriş/çıkış, fiziksel, anahtarlamalı / 1 x Çıkış, fiziksel, anahtarlamalı
Çıkış akımı≤ 50 mA
Maksimum enkoder frekansıMax. 300 Hz
Harici aydınlatmaDijital çıkış üzerinden (maks. 24 V tetik)
Çalışma elemanları1 tuş
Optik göstergeler9 LEDs (6 x durum göstergesi, 2 x LED hizalama yardımı, 1 geri bildirim noktası)
Ortam verileri
Şok yüklenmesiEN 60068-2-27:2009-05
Titreşim yüküEN 60068-2-6:2008-02
Çalışma ortamı sıcaklığı0 °C … +40 °C
Depolama sıcaklığı–20 °C … +70 °C
Lisans
Mevcut lisansQuality Inspection License / Komple araç takımının verimli şekilde kullanılmasına olanak sağlayan Intelligent Inspection Upgrade License ile opsiyonel yükseltme.
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
Profinet certificate✔
ESD conformity✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
