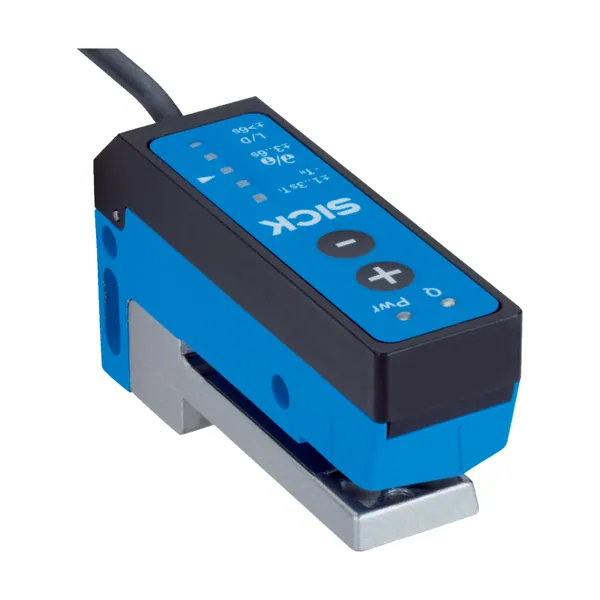

UFS3-37B115 Çatal Sensör
SICK

UFS3-37B115 Çatal Sensör

Parça no: 6075488Seri: UFS Çatal Sensör SerisiKategori: Çatal Sensörler

Çatal Sensör · Çatal 2,6 mm · İtme-çekme: PNP/NPN · IP65

  • Çatal genişliği: 2,6 mm
  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK UFS serisine ait bu çatal sensör 2,6 mm çatal genişliği, İtme-çekme: PNP/NPN çıkış ve IP65 koruma sınıfı ile sunulur. Çatal sensörler verici ve alıcıyı tek gövdede birleştirir; hizalama gerektirmeden etiket, küçük parça ve kenar algılama gibi hassas görevler için idealdir. Parça numarası 6075488. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiUltrasonik denetim prensibi
Gövde formuÇatal biçimli
Boyutlar ( G x Y x D)20 mm x 37,4 mm x 70 mm
Çatal genişliği2,6 mm
Çatal derinliği42,5 mm
Etiket tanıma✔
Algılanabilir en küçük nesne (MDO)Etiket boyutu: 2 mm / Etiket boşluğuEtiket boyutu: 1 mm
GöstergeGösterge LED'i yeşil: durum göstergesi / Gösterge LED'i sarı: anahtarlama çıkışı Q durumu
AyarlamaArtı/eksi butonları, kablo (Öğretme, hassasiyet, aydınlık / karanlık ile anahtarlama, Öğretme dinamik)
Öğretme çalışması1 nokta öğretme / 2 nokta öğretme / Öğretme dinamik
Arayüzler
IO-Link✔ , V1.1
Veri aktarma hızıCOM3 (230,4 kBaud)
Döngü süresi4 ms
VendorID26
DeviceID HEX0x8002A6
DeviceID DEC8389286
Proses verisi uzunluğu16 Bit
Proses verisi yapısı ABit 0 = Anahtarlama sinyali QL1 / Bit 1 = Anahtarlama sinyali QL2 / Bit 2 = Anahtarlama sinyali QInt1 / Bit 3 = Anahtarlama sinyali QInt2 / Bit 4 = Alarm QoR / Bit 5 = Tanıtma uygulanıyor / Bit 6 … 15 = Ölçüm değeri
Dijital çıkışQ1
Adet1
Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Sinyal taşıma2)
Akım tüketimi50 mA
Başlatma süresi100 ms
Anahtarlama frekansı1,1 kHz
Tepki süresi≤ 440 µs
Jitter40 µs
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama çıkışı (gerilim)İtme çekme: PNP/NPN Yüksek = UV - < 2 V/Düşük: ≤ 2 V
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Çıkış akımı Imax.100 mA
Koruma sınıfıIII
Koruma devreleriUV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Parazitlenme palsini engelleme
Kablo uzunluğu2 m
Kablo malzemesiPVC
İletken çapıØ 3,5 mm
Çapraz kablolama0,14 mm²
BN+ (L+)
WHMFIn/Out
BU- (M)
BKQ/C
Mekanik
Gövde malzemesiZamak / Cam elyaf takviyeli plastik
AğırlıkYakl. 100 g
Ortam verileri
Çalışma ortamı sıcaklığı+5 °C … +55 °C
Depo ortam sıcaklığı–20 °C … +70 °C
Şok yüklenmesiEN 60068-2-27 uyarınca
EMVCEN 60947-5-2
Koruma sınıfıIP65
UL-dosya no.NRKH.E191603 & NRKH7.E191603
Smart Task
Smart Task tanımıTemel mantık
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
IO-Link certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
