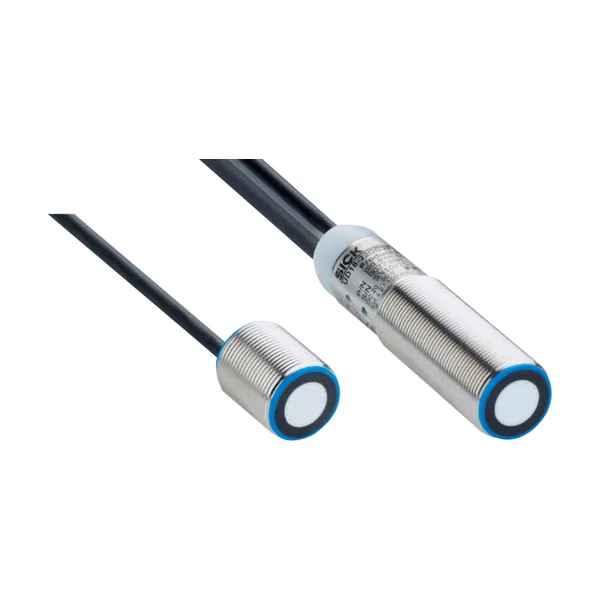

UD18-22C62F1 Çatal Sensör
SICK

UD18-22C62F1 Çatal Sensör

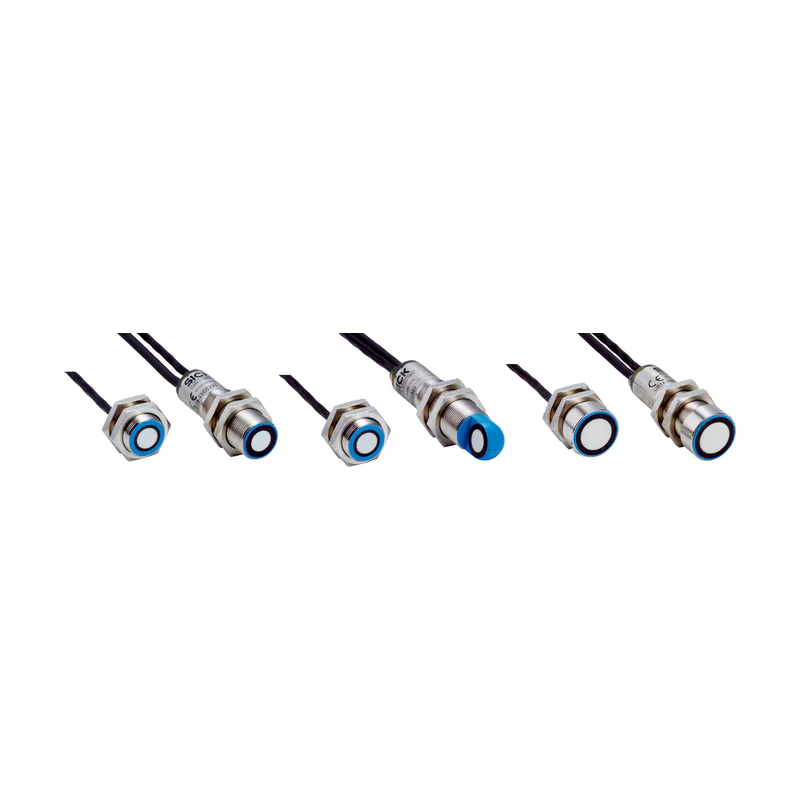

Parça no: 6090204Seri: UD18 Çatal Sensör SerisiKategori: Çatal Sensörler

Çatal Sensör · Çatal 60 mm (maks. montaj mesafesine… · İtme-çekme: PNP/NPN · IP65

  • Çatal genişliği: 60 mm (maks. montaj mesafesine karşılık gelir)
  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK UD18 serisine ait bu çatal sensör 60 mm (maks. montaj mesafesine karşılık gelir) çatal genişliği, İtme-çekme: PNP/NPN çıkış ve IP65 koruma sınıfı ile sunulur. Çatal sensörler verici ve alıcıyı tek gövdede birleştirir; hizalama gerektirmeden etiket, küçük parça ve kenar algılama gibi hassas görevler için idealdir. Parça numarası 6090204. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiUltrasonik denetim prensibi
Gövde formuSilindirik
Boyutlar ( G x Y x D)18 mm x 18 mm x 72,2 mm
Mesafe montajı20 mm … 60 mm, 40 mm ± 3 mm (fabrika ayarı)
Çatal genişliği60 mm (maks. montaj mesafesine karşılık gelir)
Kör bölge7 mm … 7 mm (her defasında verici ve alıcının önünde)
İzin verilen açısal sapma± 45° Materyal konumuna dik olarak
Algılanan malzemeGramajlarıyla kağıtlar: 20 g/m² … 2.000 g/m² / Plastik plakalar ve folyolar: ≤ 0,4 mm / Yapışkan filmler, saclar: ≤ 0,3 mm / Oluklu mukavva: tek dalgalı F, N- ve G dalga tipleri / Japon kağıdı (Washi) / Çok katlı gövde / Baskılı devreler
Etiket tanıma✔
Çözünürlük1 Materyal konumu
Gösterge2 x LED
AyarlamaIO-Link, SOPAS Engineering Tool, Bağlantı+ Yazılım (CPA), kablo (C3 kontrol girişi)
Ek fonksiyonSeçilebilir 3 hassasiyet kademesi / 4 adede kadar ihtiyaca yönelik hassasiyet kademesinin öğretilmesi / Tesis çalışır durumdayken hassasiyet kademelerinin değiştirilmesi / IO-Link, SOPAS ve Connect+ yazılımı üzerinden yapılandırılabilir
Çıkış süresi2 ms, tetik modu : < 0,5 ms
MTTFD101 yıl
Arayüzler
IO-Link✔ , V1.1
Veri aktarma hızıCOM3 (230,4 kBaud)
Döngü süresi2 ms
VendorID26
DeviceID HEX8003B9
DeviceID DEC8389561
Proses verisi uzunluğu32 Bit
Proses verisi yapısı ABit 0 = Anahtarlama sinyali Q1 / Bit 1 = Anahtarlama sinyali Q2 / Bit 2 … 7 = boş / Bit 8 … 15 = Skala / Bit 16 … 31 = ölçüm değeri
Dijital çıkışQ1, Q2
Adet2
Türİtme-çekme: PNP/NPN
FonksiyonQ1: Çift kat dijital çıkışı, Q2: malzeme yok/tek kat dijital çıkış, her biri Normalde kapalı
Maksimum çıkış akımı IA≤ 100 mA
Kumanda girişi1 x (Aktif ≥ 18 V, Devre dışı ≤ 13 V veya girişler bağlı değil)
Elektrik
Besleme Gerilimi20 V DC … 30 V DC
Sinyal taşıma± 10 %
Akım tüketimi50 mA
Güç tüketimi≤ 1,5 W
Başlatma süresi< 300 ms
Ultrasonik frekans400 Hz
Anahtarlama frekansı250 Hz
Tepki süresi2,5 ms
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Anahtarlama çıkışı (gerilim)İtme çekme: PNP/NPN HIGH = UV - (< 3 V) / LOW < 3 V
Çıkış akımı Imax.≤ 100 mA
Koruma sınıfıIII
Koruma devreleriUV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı
Gerilim kaynağı ve I/O5 pinli M12 erkek konnektörlü kablo, 2,045 m
Erkek konnektör uzunluğu44,8 mm
Kablo uzunluğu2 m
Kablo malzemesiPUR
İletken çapı4,2 mm
Çapraz kablolama0,25 mm²
BN 1+ (L+)
BK 4Q1/ Q1/C
BU 3- (M)
WH 2Q2/ Q2
GY 5C3/MF
Mekanik
Gönderi çıkışıDüz
Vida dişi büyüklüğüM18 x 1
Gövde malzemesiNikel kaplı pirinç (Sarı), PBT/PA
Malzeme, algılama yüzeyiUltrasonik sensör: poliüretan köpük, cam parçalı epoksi reçine
AğırlıkYakl. 130 g
Ortam verileri
Çalışma ortamı sıcaklığı+5 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +85 °C
Şok yüklenmesiEN 60068-2-27 uyarınca
EMVCEN 60947-5-2
Koruma sınıfıIP65
UL-dosya no.NRKH.E191603 & NRKH7.E191603
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
