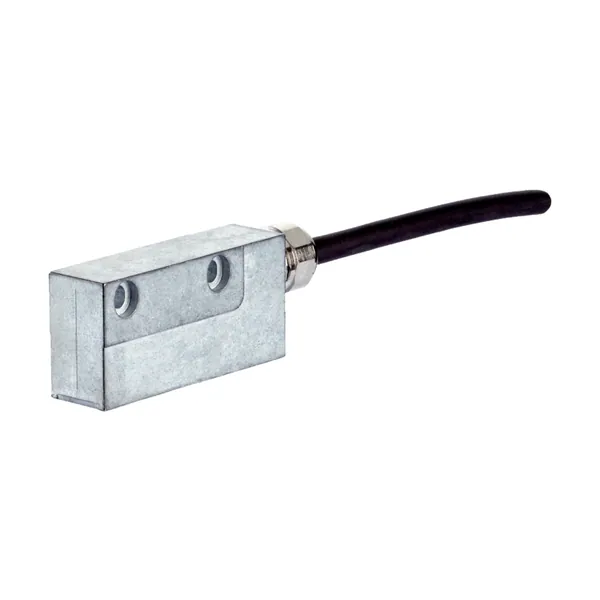

TTK50S-HXQ0-K02 Güvenli Motor Feedback Sistemi

Parça no: 1099698Seri: TTK50-S Güvenli Motor Feedback Sistemi SerisiKategori: Güvenlik Sistemleri

Güvenli Motor Feedback Sistemi · PL d (EN ISO 13849) · SIL 2 (IEC 61508), SILCL2 (EN… · IP67, Erkek konnektör karşılığı…

  • Performans seviyesi: PL d (EN ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508), SILCL2 (EN 62061)
  • Koruma sınıfı: IP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK TTK50-S serisine ait bu güvenli motor feedback sistemi PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508), SILCL2 (EN 62061) güvenlik bütünlük seviyesi ve IP67, Erkek konnektör karşılığı takılı… koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1099698. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teslimat KapsamıManyetik bant teslimat kapsamına dahil değildir
Emniyet tekniği parametreleri
Güvenlik için entegrasyon seviyesiSIL 2 (IEC 61508), SILCL2 (EN 62061)
Kategori3 (EN ISO 13849)
Maksimum talep oranıSürekli (Analog sinyaller)
Performans seviyesiPL d (EN ISO 13849)
PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)2,02 x 10-8
TM (kullanım ömrü)20 yıl (EN ISO 13849)
Güvenlik açısından önemli doğruluk± 25 mm, = ± 1/4 kutup uzunluğu
Güvenlik açısından gerekli ölçüm adımı0,25 mm
Performans
Ölçme adımı0,244 µm Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
Ölçüm mesafesi0 mm … 940 mm
Çözünürlük1 µm
Periyot uzunluğu1 mm
Yol alma hızı1,3 m/s, ≤ 10 m/s Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen, dinamik işletim (Sin/Cos)
Tekrarlanabilirlik< 5 µm
Sistem hassasiyeti± 10 µm (+20 °C)
Ölçüm değeri dönüşüm boşluğu< 10 µm
Arayüzler
İletişim arayüzüHIPERFACE®
Kod türüIkili
Mevcut bellek alanı1.972 Byte (E2PROM 2048)
Elektrik
Besleme Gerilimi7 V DC … 12 V DC
Tavsiye edilen gerilim kaynağı8 V DC
Çalışma akımı≤ 55 mA (Yüksüz)
Bağlantı tipiKablo, 8 telli (4 x 2 x 0,15 mm²), 2 m
Mekanik
Ölçüler/boyutlarBoyutsal çizimine bakınız
Teslimat kapsamıManyetik bant teslimat kapsamına dahil değildir
Ağırlık0,06 kg, kablosuz
Malzeme, okuyucu kafaBasınçlı çinko döküm
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +80 °C
Depolama sıcaklığı aralığı–40 °C … +85 °C, Ambalajsız
İzin verilen rölatif nem100 %, Buğulanma izinli
Çalışma yüksekliği (deniz seviyesi üzerinden)2.000 m
Darbelere karşı direnç30 g, 6 ms (EN 60068-2-27)
Titreşimlere karşı direnç20 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
İzin verilen maksimum ortam alan şiddeti2)
İzin verilen maksimum alan şiddeti< 150 kA/m (< 190 mT), böylece manyetik bant geri dönüşümü olmayacak şekilde zarar görmez
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
