TR4-SFU02CB Güvenlik Anahtarı
SICK

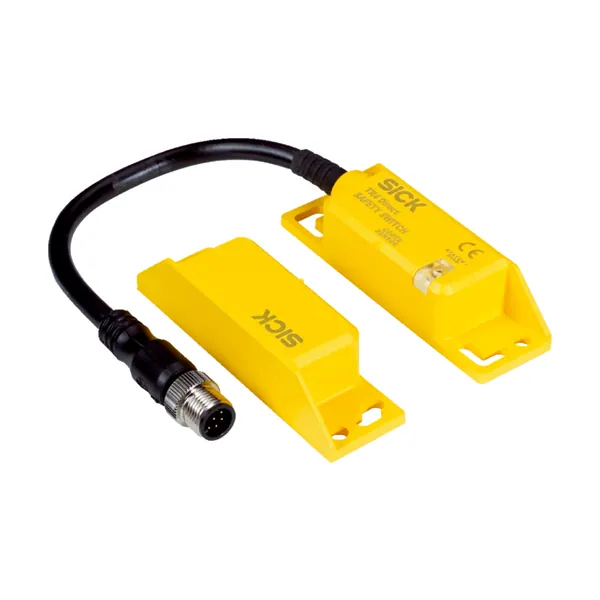

TR4-SFU02CB Güvenlik Anahtarı
Güvenlik Anahtarı · PL e (EN ISO 13849) · SIL 3 (IEC 61508) · IP67 (IEC 60529)
- Performans seviyesi: PL e (EN ISO 13849)
- Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
- Koruma sınıfı: IP67 (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK TR4 serisine ait bu güvenlik anahtarı PL e (EN ISO 13849) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP67 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 6070826. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Sistem parçası | Aktüatörlü sensör |
| Sensör prensibi | RFID |
| Güvenli çıkışların sayısı | 2 |
| Emniyete alınmış çalıştırma mesafesi Sao | 15 mm |
| Emniyete alınmış kapatma mesafesi Sar | 25 mm |
| Aktif sensör yüzeyleri | 2 |
| Çalıştırma yönleri | 5 |
| Tutma kuvveti | ≤ 10 N |
| Kenar bölgesi göstergesi | ✔ |
| Kodlama | Benzersiz kodlamalı |
| Emniyet tekniği parametreleri | |
| Güvenlik için entegrasyon seviyesi | SIL 3 (IEC 61508) |
| Kategori | Kategori 4 (EN ISO 13849) |
| Performans seviyesi | PL e (EN ISO 13849) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 6,03 * 10-10 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Yapı türü | Yapı türü 4 (EN ISO 14119) |
| Aktüatörün kodlama kademesi | Yüksek kodlama kademesi (EN ISO 14119) |
| IEC/EN 60947-5-3 gereğince sınıflandırma | PDF-M |
| Hata durumunda emniyetli durum | En az bir güvenlikle ilgili yarı iletken çıkışı (OSSD) KAPALI durumda bulunur. |
| Fonksiyonlar | |
| Kaskat bağlanabilir güvenlik sensörü | Flexi Loop ile (diyagnoz ile) |
| Arayüzler | |
| Bağlantı tipi | 5 pinli M12 erkek konnektörlü kablo |
| Kablo uzunluğu | 0,2 m |
| Bağlantı kablosu uzunluğu | ≤ 200 m |
| İletken çapı | 6,5 mm |
| Çapraz kablolama | 0,25 mm² |
| Bükme açısı (sabit pozisyonda) | > 10 x hareketli durumda kablo çapı |
| Bükme açısı (hareketli kabloda) | > 14 x kablo çapı |
| Kablo malzemesi | PVC |
| Kablo malzemesi | Bakır |
| Rakor somunun malzemesi | Pirinç, nikel kaplı |
| Gösterge elemanları | LEDs |
| Durum göstergesi | ✔ |
| Elektrik | |
| Koruma sınıfı | III (EN 50178) |
| CULus gereğince sınıflandırma | Sınıf 2 |
| Gerilim Kaynağı Uv | 24 V DC (20,4 V DC … 26,4 V DC) |
| Akım tüketimi | ≤ 50 mA |
| Çıkış türü | Kendinden gözlemeli yarı iletken çıkışları (OSSD'ler) |
| Çıkış akımı | ≤ 200 mA |
| Tepki süresi | 45 ms |
| Onay süresi | 360 ms |
| Risk süresi | ≤ 100 ms |
| Açmada gecikme | 2 s |
| Elektriksel dayanıklılık | 10 x 106 Bağlantı şeması |
| Mekanik | |
| Gövde şekli | Dört köşeli form |
| Boyutlar ( G x Y x D) | 25 mm x 88 mm x 20 mm |
| Ağırlık | 112 g |
| Gövde malzemesi | Valox® DR48 |
| Ortam verileri | |
| Koruma sınıfı | IP67 (IEC 60529) / IP69K (ISO 20653) |
| Çalışma ortamı sıcaklığı | –25 °C … +70 °C |
| Titreşim dayanımı | 10 Hz … 55 Hz, 3,5 mm (IEC 60068-2-6) |
| Darbe dayanımı | 30 g, 11 ms (EN 60068-2-27) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| EC-Type-Examination approval | ✔ |
