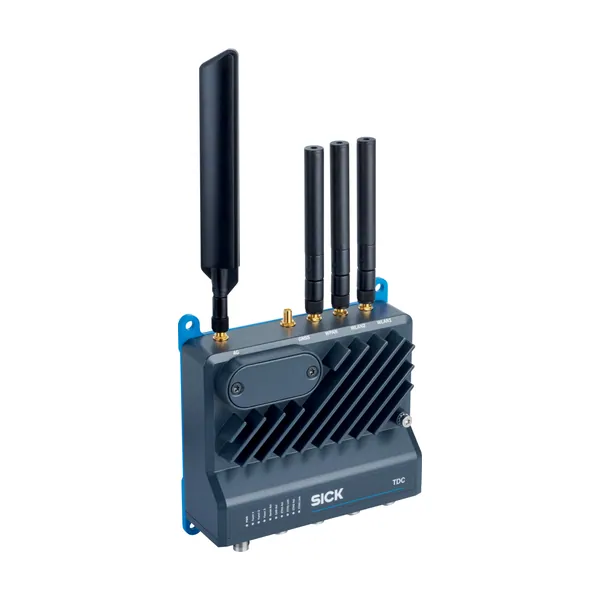

TDC-X401GL Edge Computing Cihazı
SICK

TDC-X401GL Edge Computing Cihazı

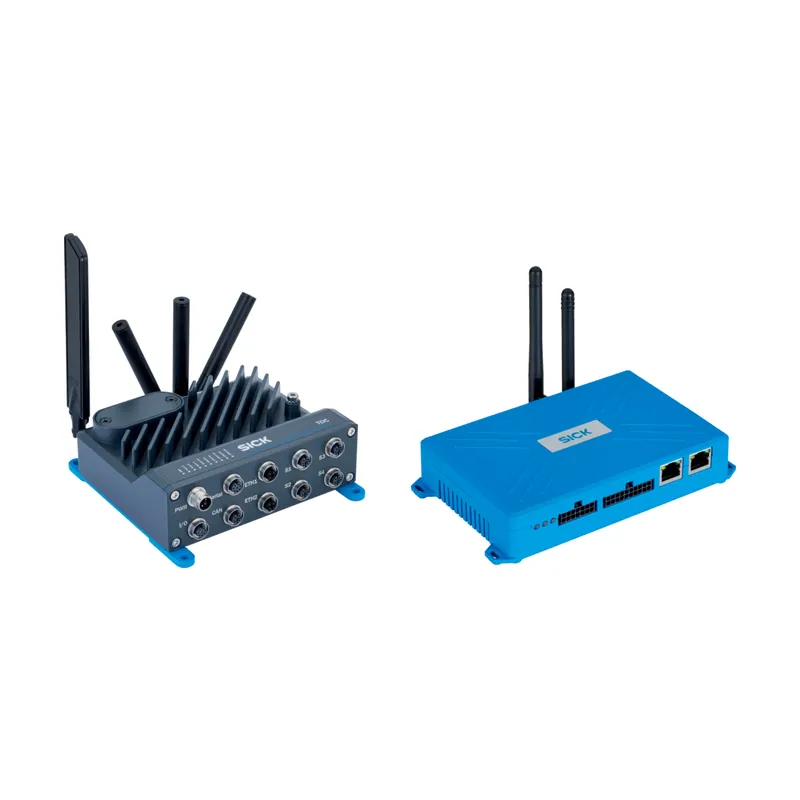

Parça no: 1139622Seri: Telematic Data Collector Edge Computing Cihazı SerisiKategori: Ağ & Bağlantı Teknolojisi

Edge Computing Cihazı · A · IP65

  • Bağlantı tipi: A
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Telematic serisine ait bu edge computing cihazı A bağlantı ve IP65 koruma sınıfı ile sunulur. Ağ ve bağlantı ürünleri sensörlerin kontrol sistemlerine güvenilir şekilde bağlanmasını, verilerin toplanmasını ve sahada işlenmesini sağlar. Parça numarası 1139622. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün kategorisiProgramlanabilir kablosuz makine
Kurulu uygulamaProgramlanabilir temel cihaz
Mekanik/Elektrik
Besleme Gerilimi9 V DC … 32 V DC
Güç tüketimiTyp. 10 W, max. 75 W
Gövde boyutları (G x Y x D)160 mm x 160 mm x 55 mm
Ağırlık1.180 g
Gövde malzemesiAlüminyum
Gövde rengiAntrasit grisi (RAL 7016) / Açık gri (RAL 5012)
Koruma sınıfıIP65 / IP67 (DIN EN 60529’a göre) / Ed2.2:2013/COR1:2019
Koruma sınıfıIII (IEC 62471-1 2007)
Performans
SensörIMU (3 eksenli ivmelenme sensörü ve 3 eksenli jiroskop) / 3 eksenli manyetometre / 2x sıcaklık sensörü
Dahili bilgisayar4 GB LP-DDR4, i.MX8 dört çekirdekli Arm® Cortex®-A53 1600 MHz gerçek zamanlı yardımcı işlemcili Arm® Cortex®-M7 800 MHz ile
Dahili hafıza32 GB
Çalışma sistemiLinux
EkosistemDocker
Kullanıcı arayüzüKontrol merkezi/HAL Servisi
Veri protokolüMQTT / REST API / WebSocket
Veri formatıJSON
BağlanabilirlikKablosuz bağlantı (4G / 5G) / WLAN / WPAN / LAN
Mobil telefon şebekesiGlobal kapsama / LTE:B1/2/3/4/5/7/8/12/13/14/18/19/20/25/26/28/66/71/38/39/40/41 / WCDMA: B1/2/4/5/6/8/19
Kullanım bölgesiAvrupa ve YAGA, Birleşik Krallık, Japonya, Avustralya, Singapur, Şili
Arayüzler
Ethernet✔ (2)
Veri aktarma hızı10/100/1.000 Mbit/s
Elektrik bağlantısıM12
CAN-Bus✔
Veri aktarma hızı1 Mbit/s, ayarlanabilir
ProtokolISO 11898
Elektrik bağlantısıM12 (izole edilmiş)
Seri✔
FonksiyonRS-422, RS-485 (3 Mbit/s)
Elektrik bağlantısıM12 (izole edilmiş)
IO-Link✔ (4)
NotV1.1.3
Bağlantı tipiA
Veri aktarımıCOM1, COM2, COM3
USB✔
NotUSB 3.0
Elektrik bağlantısıServis kapağının arkasında USB-C bağlantısı (sadece servis için)
GNSS✔
NotQualcomm Gen8C lite - L1 uydu destekli sistem: WAAS, EGNOS, MSAS, GAGAN, SDCM
ProtokolTam entegre GNSS, Qualcomm tarafından desteklenen Gen8C-Lite (GPS, GLONASS, BeiDou/Kompass, Galileo ve QZSS).
Elektrik bağlantısıSMA
Modem✔
Not4G
Veri aktarma hızı4G LTE A Cat 4, ≤ 150 Mbit/s DL, 50 Mbit/s UL
WLAN✔
Veri aktarma hızıMaksimum 1,2 Gbit/s (5 GHz), Dualband 2,4 GHz / 5 GHz, 2x2 MIMO (5 GHz)
ProtokolIEEE 802.11 a/b/g/n/ac/ax
WPAN✔
NotBLE v5.3
Optik göstergeler✔ (10)
Fonksiyon7 durum göstergesi, 3 Yapılandırılabilir
Analog/dijital girişler✔ (3)
FonksiyonKonfigüre edilebilir
FonksiyonAnalog girişler, gerilim (1) veya akım (2) ölçüm modlarında yapılandırılabilir
Dijital giriş/çıkış✔ (4)
FonksiyonKonfigüre edilebilir
Konfigürasyon arayüzüWeb arayüzü / REST API
Ortam verileri
Elektromanyetik uyumluluk (EMV)EN 301 489-1 V2.2.3 / EN 301 489-17 V3.2.4 / EN 301 489-19 V2.2.1 / EN 301 489-52 V1.2.1 / EN 61000-6-2: 2019
Darbe ve titreşim dayanımıTitreşim: / IEC 60068-2-6:2007 / IEC 60068-2-64 + Amd1: 2008+2019 / Sinüs rezonans tarama: 5 Hz … 1.000 Hz / Sinüs kontrolü: 5 Hz … 200 Hz, 5 g, 20 frekans çevrimi / Gürültü testi: 10 Hz … 500 Hz, 3,5 g RMS, 2 s / Darbe: / IEC 60068-2-27:2008 / 50 g, 11 ms, 6 tek darbe/eksen / 30 g, 11 ms, 3.000 darbe/eksen / * tüm eksenlerde (X, Y, Z)
Elektrik güvenliğiIEC 62368-1:2018 / EN IEC 62368-1:2020 + A11:2020 / EN IEC 62311:2020
IO-Link spesifikasyonu V1.1.3IEC 61131-9:2022
Ortam sıcaklığıIEC 60068-2-1:2007 / IEC 60068-2-2:2007 / IEC 60068-2-14:2009 / IEC 60068-2-30:2005
İşletim ortam sıcaklığı–25 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +85 °C
İzin verilen rölatif nem< 90 %, yoğuşmasız
Rakım (deniz seviyesinin üzerinde)< 2.000 m
Genel bilgiler
Teslimat Kapsamı4 portlu IO-Link Master dahil mobil iletişimli (veri akışsız) TDC-X401GL
Kablosuz uyumluluğuEN 300 328 V2.2.2 / EN 301 893 V2.1.1 / EN 300 440 V2.2.1 / EN 301 908-1 V15.2.1 / EN 303 413 V1.2.1 / Kuzey Amerika için mevzuat gereklilikleri: / FCC Part 2, Subpart J / FCC Part 15, Subpart B / FCC Part 22, Subpart H / FCC Part 24, Subpart E / FCC Part 27, Subpart C / ICES-Gen, Issue 1 + Amendment 1 (Şubat 2021) / ICES-003, Issue 7 / RSS-GEN Issue 5 & AMD 1 & AMD 2 / RSS-GEN Issue 4RSS-132 Issue 4 / RSS-102 Issue 6 / RSS-133 Issue 6 & AMD 1 / RSS-130 Issue 2 / RSS-139 Issue 4 / RSS-199 Issue 4
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
China RoHS✔
IO-Link certificate✔
EC-Type-Examination approval✔
Radio Approval certificate Brazil✔
IECEE CB certificate✔
