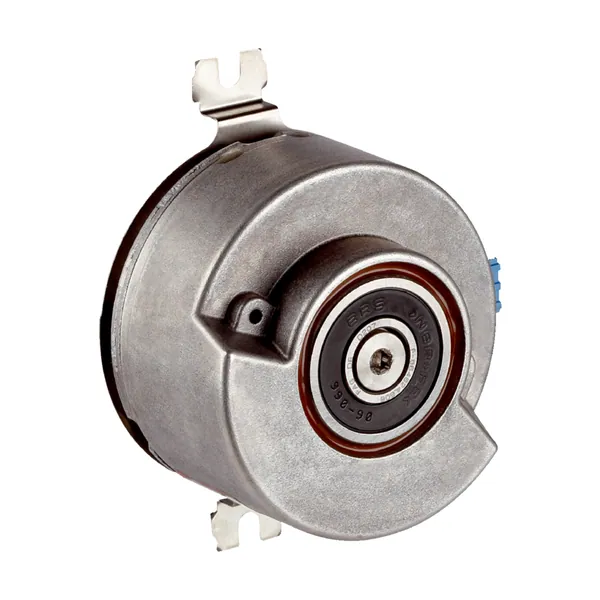

SRM50S-HGA0-K21 Güvenli Motor Feedback Sistemi
SICK

SRM50S-HGA0-K21 Güvenli Motor Feedback Sistemi

Parça no: 1051801Seri: SRS/SRM50-S Güvenli Motor Feedback Sistemi SerisiKategori: Güvenlik Sistemleri

Güvenli Motor Feedback Sistemi · PL d (EN ISO 13849) · SIL 2 (IEC 61508), SILCL2 (IEC… · IP40, Erkek konnektör…

  • Performans seviyesi: PL d (EN ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508), SILCL2 (IEC 62061)
  • Koruma sınıfı: IP40, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK SRS/SRM50-S serisine ait bu güvenli motor feedback sistemi PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508), SILCL2 (IEC 62061) güvenlik bütünlük seviyesi ve IP40, Erkek konnektör karşılığı takılı… koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1051801. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Teslimat KapsamıTork desteği veya servo flanşlar için montaj vidaları teslimat kapsamına dahil değildir.
Emniyet tekniği parametreleri
Güvenlik için entegrasyon seviyesiSIL 2 (IEC 61508), SILCL2 (IEC 62061)
Kategori3 (EN ISO 13849)
Maksimum talep oranıSürekli (Analog sinyaller)
Performans seviyesiPL d (EN ISO 13849)
PFH: tehlikeye neden olan bir devre dışı kalma durumunun ortalama sıklığı2,1 x 10-8, 60 °C'de /
TM (kullanım ömrü)20 yıl (EN ISO 13849)
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)543 yıl (EN ISO 13849)
Performans
Devir başına sinüs/cosinüs periyotları1.024
Mutlak tespit edilebilir devir sayısı4.096
Toplam adım sayısı134.217.728
Ölçme adımı0,3 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda
İntegral doğrusal olmamaTyp. ± 45 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları, gerilimi alınmış tork desteğinde
Diferansiyel doğrusal olmama± 7 ″
Çalışma devir sayısı≤ 6.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen
Mevcut bellek alanı128 Byte
Sistem hassasiyeti± 52 ″
Arayüzler
Mutlak değer için kod türüIkili
Kod dizisiMilin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız), Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız)
İletişim arayüzüHIPERFACE®
Elektrik
Bağlantı tipiErkek konnektör, 8 pin, radyal
Besleme Gerilimi7 V DC … 12 V DC
Tavsiye edilen gerilim kaynağı8 V DC
Akım tüketimi80 mA
Sinüs/cosinüs sinyalleri için çıkış frekansı≤ 200 kHz
Mekanik
Mil tipiKonik mil
Flanş türü / tork desteğiÇözücü desteği, Çözücü desteği
Ölçüler/boyutlarBoyutsal çizimine bakınız
Ağırlık≤ 0,2 kg
Rotorun atalet momenti10 gcm²
Çalışma devir sayısı≤ 12.000 min⁻¹
Açısal ivme≤ 200.000 rad/s²
İşletme torku0,2 Ncm
Çalışmaya başlama torku+ 0,4 Ncm
İzin verilen statik mil hareketi± 0,3 mm, radyal / ± 0,75 mm, düz
İzin verilen dinamik mil hareketi± 0,1 mm, radyal / ± 0,2 mm, düz
Dönme eksenine dik açı hareketi, statik± 0,005 mm/mm
Dönme eksenine dik açı hareketi, dinamik± 0,0025 mm/mm
Bilya yatağının çalışma süresi3,6 x 109 tur
Ortam verileri
Çalışma sıcaklığı aralığı–30 °C … +115 °C
Depolama sıcaklığı aralığı–40 °C … +125 °C, Ambalajsız
Bağıl nem/buğulanma90 %, Çiğlenmeye izin verilmez
Darbelere karşı direnç100 g, 10 ms, 10 ms (EN 60068-2-27 uyarınca)
Titreşimlere karşı direncin frekans aralığı20 g, 10 Hz … 2.000 Hz (EN 60068-2-6)
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP40, Erkek konnektör karşılığı takılı olduğunda (IEC 60529)
Çalışma yüksekliği (deniz seviyesi üzerinden)2.000 m
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
