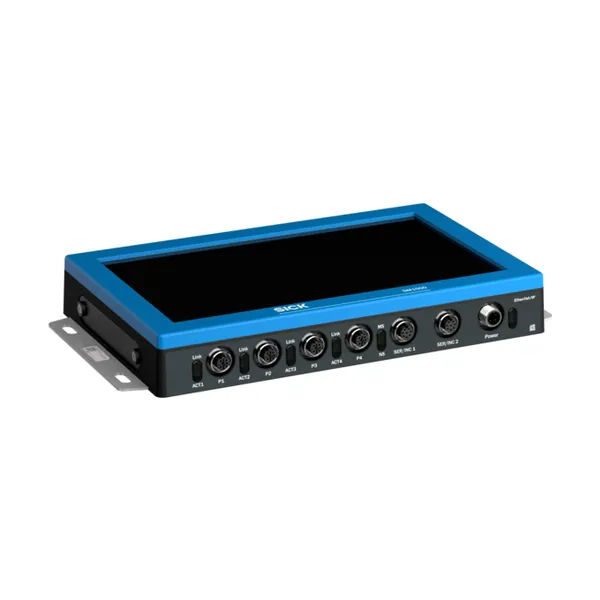

SM1000-E222100 Edge Computing Cihazı
SICK

SM1000-E222100 Edge Computing Cihazı

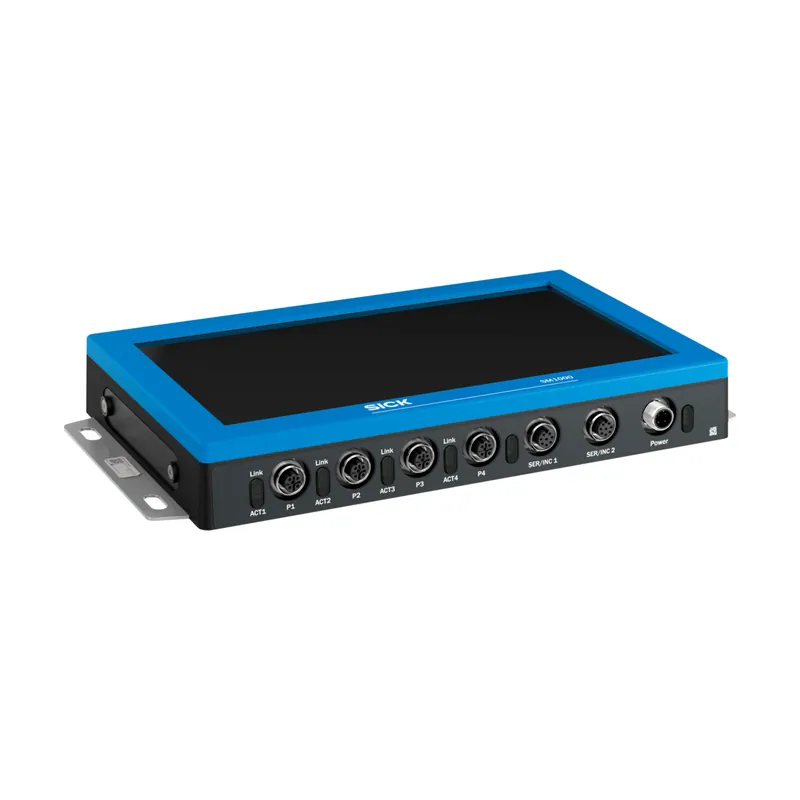

Parça no: 1144176Seri: SM1000 Edge Computing Cihazı SerisiKategori: Ağ & Bağlantı Teknolojisi

Edge Computing Cihazı · IP54 (vidalanmış durumda) · IO-Link cihazları · Entegre Web sunucu

  • Koruma sınıfı: IP54 (vidalanmış durumda)
  • Desteklenen ürünler: IO-Link cihazları
  • Diğer fonksiyonlar: Entegre Web sunucu
  • İşlemci: TI SITARA AM6421

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK SM1000 serisine ait bu edge computing cihazı IP54 (vidalanmış durumda) koruma sınıfı, desteklenen ürünler IO-Link cihazları, diğer fonksiyonlar Entegre Web sunucu ve işlemci TI SITARA AM6421 ile sunulur. Ağ ve bağlantı ürünleri sensörlerin kontrol sistemlerine güvenilir şekilde bağlanmasını, verilerin toplanmasını ve sahada işlenmesini sağlar. Parça numarası 1144176. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün segmentiEdge-Computing cihazları
ÜrünSM1000
Ürün kategorisiProgramlanabilen cihazlar, IO-Link Master
Desteklenen ürünlerIO-Link cihazları / Ikili anahtarlama yapan sensörler / Ikili anahtarlama yapan aktüatörler
Diğer fonksiyonlarEntegre Web sunucu / IIoT arayüzleri mevcuttur (Dual Talk)
İşlemciTI SITARA AM6421
Çalışma belleği512 MB LPDDR4
Flash bellek5 GB
Optik göstergeler8 Sarı LED (IO aktivitesi Pin 2 ve 5) / 4 Yeşil LED (IO aktivitesi Pin 4) / 4 Yeşil LED (Ethernet-Bus linki) / 1 Yeşil LED (Fieldbus cihaz durumu) / 1 kırmızı LED (Fieldbus cihaz durumu) / 1 Yeşil LED (güç kaynağı)
Teslimat kapsamıKör tapa (11 x M12)
Uygulama geliştirme kitiSICK AppStudio / SICK AppSpace ortamında programlanabilir
Alet takımıSICK API algoritması
İletişim arayüzü
IO-Link✔
NotV1.1.3
Port sayısı4
Port ClassA
Veri aktarma hızıCOM1, COM2, COM3
İlave fonksiyonlarData Storage
Ethernet✔
Port sayısı4
Veri aktarma hızı10/100 MBit/sn
SpesifikasyonVeri çıkışı, EtherNet/IP, EtherCAT, REST
USB-C✔
Port sayısı1
SpesifikasyonKonfigürasyon, Firmware güncellemeleri
Seri✔
Port sayısı2
İlave fonksiyonlarEnkoder arayüzü olarak da yapılandırılabilir: HTL veya TTL
SpesifikasyonRS-232, RS-485
REST API✔
SpesifikasyonIO-Link sürümü (V1.0.0) için JSON entegrasyonu
Fabrika ayarlarıStatik olarak: P1 bağlantı noktası: 192.168.0.1; P2 bağlantı noktası: 192.168.1.1; P3 bağlantı noktası: 192.168.2.1; P4 bağlantı noktası: 192.168.3.1
MQTT✔
SpesifikasyonIO-Link sürümü (V1.0.0) için JSON entegrasyonu
SD kartı için yuva1x microSD yuvası / 4 GB veya daha fazlası / Class 4 (4 MB/s) veya üstü
Operatör arayüzüDokunmatik ekran, Entegre Web sunucu, SOPAS (USB veya ağ üzerinden)
Elektrik
Gerilim kaynağı Güç20 V DC … 30 V DC / 11,5 V DC … 30 V DC
US current consumption≤ 180 mA (24 V'ta)
UA current consumption≤ 20 mA (24 V'ta)
Maks. elektriksel akım taşıma kapasitesi2 A
Toplam akım (S1 … S4)2 A
Gerilim kaynağı (Pin 1)500 mA
Çıkış akımı Port Class A (DO) (Pin 2)200 mA
Çıkış akımı Port Class A (DO) (Pin 4)200 mA
Çıkış akımı Port Class A (DO) (Pin 5)200 mA
Port başına maks. akım yükleme kapasitesi500 mA
Pin X maks. besleme1 A
Adet12, konfigüre edilebilir
Giriş karakteristiğiEN 61131-2 Tip 1
TürPNP
Filtre süresi0 ms … 15 ms
Sinyal değişimindeki gecikme süresi2 ms … 5 ms
Koruma devreleriKısa devre korumalı
Adet12, konfigüre edilebilir
TürPNP
Anahtarlama frekansı≤ 50 Hz
Koruma devreleriKısa devre korumalı
Koruma sınıfıIP54 (vidalanmış durumda)
Koruma sınıfıIII
Mekanik
Boyut10,1 ″
Çözünürlük1.024 dpi x 600 dpi
Parlaklık400 cd/m²
Arka plan aydınlatmasının kullanım süresi50.000 h
Bakış açısı80° (sağ)
Renk8 Bit LVDS (16,7 milyon renk)
Dokunmatik ekranProjeksiyonlu-kapasitif çoklu dokunmatik TFT
IO-Link4 x M12, 5 pin soket, A kodlamalı
Ethernet4 x M12, 4 pin soket, D kodlamalı
Serial/INC2 x M12, 8 pin soket, A kodlamalı
Güç kaynağı1 x M12, 4 pin fiş, A kodlamalı
USB-C1 x USB-C 2.0
Gövde malzemesiPoliamid (ELEMELT PA514)
Gövde rengiSiyah
Ağırlık1.940 g
Boyutlar (U x G x Y)292,5 mm x 162,1 mm x 39 mm
Montaj şekliVidalanır, 4 delikli montaj
Ortam verileri
Çalışma ortamı sıcaklığı–20 °C … +50 °C
Depo ortam sıcaklığı–30 °C … +70 °C
Elektromanyetik uyumluluk (EMV)EN 61000-6-2:2016 / EN 61000-6-4:2020
Şok yüklenmesiEN 60068-2-27
İzin verilen rölatif nem%0 … %95, yoğuşmasız
Genel bilgiler
BilgiSilikonsuz. Cilaların ıslatıcı özelliklerine zarar veren maddelerden arınmış değil.
Çalışma sistemiLinux
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
