SFS60-HMBB0K02 Motor Feedback Sistemi
SICK

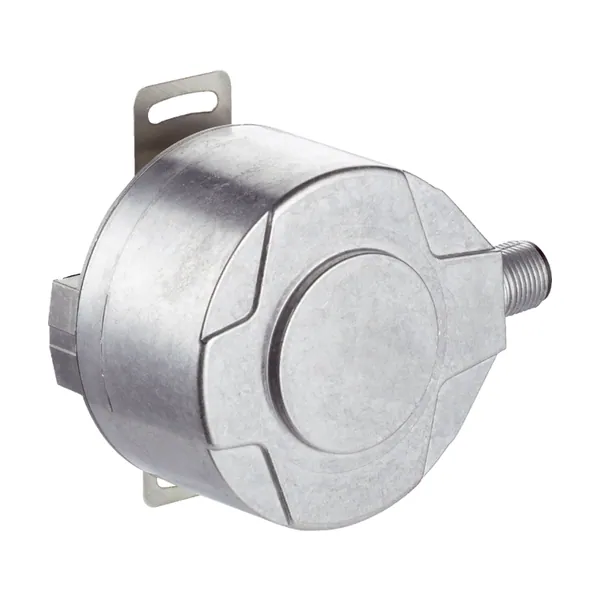

SFS60-HMBB0K02 Motor Feedback Sistemi
Motor Feedback Sistemi · HIPERFACE® · 7 V DC … 12 V DC · Erkek konnektör, M12, 8 pin
- İletişim arayüzü: HIPERFACE®
- Besleme Gerilimi: 7 V DC … 12 V DC
- Bağlantı tipi: Erkek konnektör, M12, 8 pin
- Koruma sınıfı: IP65, Monte edilmiş halde (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK SFS/SFM60 serisine ait bu motor feedback sistemi HIPERFACE® arayüzü, 7 V DC … 12 V DC besleme, Erkek konnektör, M12, 8 pin bağlantı ve IP65, Monte edilmiş halde (IEC 60529) koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1100174. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Teslimat Kapsamı | Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir. |
| Emniyet tekniği parametreleri | |
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 230 yıl (EN ISO 13849) |
| Performans | |
| Devir başına sinüs/cosinüs periyotları | 1.024 |
| Mutlak tespit edilebilir devir sayısı | 1 |
| Toplam adım sayısı | 32.768 |
| Ölçme adımı | 0,3 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda |
| İntegral doğrusal olmama | Typ. ± 45 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları, gerilimi alınmış tork desteğinde |
| Diferansiyel doğrusal olmama | ± 7 ″, Bir sinüs/kosinüs periyodunun doğrusal olmama durumu |
| Çalışma devir sayısı | ≤ 6.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen |
| Mevcut bellek alanı | 1.792 Byte |
| Sistem hassasiyeti | ± 52 ″ |
| Arayüzler | |
| Mutlak değer için kod türü | Ikili |
| Kod dizisi | Artan, Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız) |
| İletişim arayüzü | HIPERFACE® |
| Elektrik | |
| Bağlantı tipi | Erkek konnektör, M12, 8 pin, radyal |
| Besleme Gerilimi | 7 V DC … 12 V DC |
| Tavsiye edilen gerilim kaynağı | 8 V DC |
| Akım tüketimi | < 80 mA (Yüksüz) |
| Sinüs/cosinüs sinyalleri için çıkış frekansı | ≤ 200 kHz |
| Mekanik | |
| Mil tipi | Blind hollow şaft |
| Mil çapı | 12 mm |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Basınçlı çinko döküm |
| Gövde malzemesi | Alüminyum döküm |
| Flanş türü / tork desteği | Tork desteği (BEF-DS07XFX) |
| Ölçüler/boyutlar | Boyutsal çizimine bakınız |
| Ağırlık | ≤ 0,25 kg |
| Rotorun atalet momenti | 40 gcm² |
| Çalışma devir sayısı | ≤ 9.000 min⁻¹ |
| Açısal ivme | ≤ 500.000 rad/s² |
| İşletme torku | 0,6 Ncm (+20 °C) |
| Çalışmaya başlama torku | + 0,8 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm, radyal / ± 0,5 mm, düz |
| İzin verilen dinamik mil hareketi | ± 0,1 mm, radyal / ± 0,2 mm, düz |
| Bilya yatağının çalışma süresi | 3,6 x 109 tur |
| Ortam verileri | |
| Çalışma sıcaklığı aralığı | –40 °C … +115 °C |
| Depolama sıcaklığı aralığı | –40 °C … +115 °C, Ambalajsız |
| Bağıl nem/buğulanma | 90 %, Çiğlenmeye izin verilmez |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27 uyarınca) |
| Titreşimlere karşı direncin frekans aralığı | 20 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65, Monte edilmiş halde (IEC 60529) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
