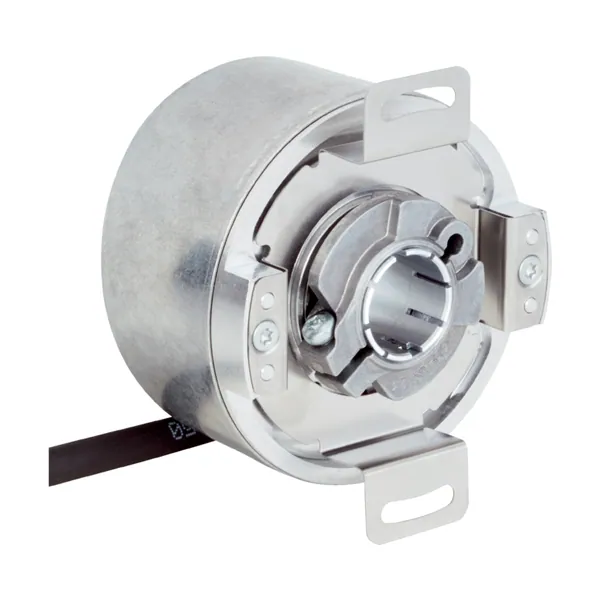

SFM60S-HMKB0K02 Güvenli Motor Feedback Sistemi
SICK
SFM60S-HMKB0K02 Güvenli Motor Feedback Sistemi
Güvenli Motor Feedback Sistemi · PL d (EN ISO 13849) · SIL 2 (IEC 61508), SILCL2 (EN… · IP65, Monte edilmiş halde (IEC…
- Performans seviyesi: PL d (EN ISO 13849)
- Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508), SILCL2 (EN 62061)
- Koruma sınıfı: IP65, Monte edilmiş halde (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK SFS/SFM60-S serisine ait bu güvenli motor feedback sistemi PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508), SILCL2 (EN 62061) güvenlik bütünlük seviyesi ve IP65, Monte edilmiş halde (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1081516. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Teslimat Kapsamı | Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir. |
| Emniyet tekniği parametreleri | |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508), SILCL2 (EN 62061) |
| Kategori | 3 (EN ISO 13849) |
| Test oranı | Gerekli değil |
| Maksimum talep oranı | Sürekli (Analog sinyaller) |
| Performans seviyesi | PL d (EN ISO 13849) |
| PFH: tehlikeye neden olan bir devre dışı kalma durumunun ortalama sıklığı | 1,7 x 10-8 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 230 yıl (EN ISO 13849) |
| Güvenlik açısından önemli doğruluk | ± 0,09°, çeyrek sayımında |
| Güvenlik açısından gerekli ölçüm adımı | 0,09°, çeyrek sayımında |
| Performans | |
| Devir başına sinüs/cosinüs periyotları | 1.024 |
| Mutlak tespit edilebilir devir sayısı | 4.096 |
| Toplam adım sayısı | 134.217.728 |
| Ölçme adımı | 0,3 ″ Sinüs/cosinüs sinyallerinin örn. 12 Bit ile enterpolasyonu durumunda |
| İntegral doğrusal olmama | Typ. ± 45 ″, Sinüs/kosinüs sinyallerinin değerlendirmesinde hata sınırları, gerilimi alınmış tork desteğinde |
| Diferansiyel doğrusal olmama | ± 7 ″, Bir sinüs/kosinüs periyodunun doğrusal olmama durumu |
| Çalışma devir sayısı | ≤ 6.000 min⁻¹, Mutlak pozisyona kadar güvenilir şekilde gerçekleştirilebilen |
| Mevcut bellek alanı | 1.792 Byte |
| Sistem hassasiyeti | ± 52 ″ |
| Arayüzler | |
| Mutlak değer için kod türü | Ikili |
| Kod dizisi | Artan, Milin saat yönünde “A" yönüne bakacak şekilde döndürülmesi durumunda (boyutsal çizime bakınız) |
| İletişim arayüzü | HIPERFACE® |
| Elektrik | |
| Bağlantı tipi | Kablo, 8 telli, üniversal, 1,5 m |
| Besleme Gerilimi | 7 V DC … 12 V DC |
| Tavsiye edilen gerilim kaynağı | 8 V DC |
| Akım tüketimi | < 80 mA (Yüksüz) |
| Sinüs/cosinüs sinyalleri için çıkış frekansı | ≤ 200 kHz |
| Mekanik | |
| Mil tipi | Blind hollow şaft |
| Mil çapı | 12 mm |
| Mil malzemesi | Paslanmaz çelik |
| Flanş malzemesi | Basınçlı çinko döküm |
| Gövde malzemesi | Alüminyum döküm |
| Flanş türü / tork desteği | Tork desteği (BEF-DS07XFX) |
| Ölçüler/boyutlar | Boyutsal çizimine bakınız |
| Ağırlık | ≤ 0,25 kg |
| Rotorun atalet momenti | 56 gcm² |
| Çalışma devir sayısı | ≤ 6.000 min⁻¹ |
| Açısal ivme | ≤ 500.000 rad/s² |
| İşletme torku | 0,6 Ncm (+20 °C) |
| Çalışmaya başlama torku | + 0,8 Ncm (+20 °C) |
| İzin verilen statik mil hareketi | ± 0,3 mm, radyal / ± 0,5 mm, düz |
| İzin verilen dinamik mil hareketi | ± 0,05 mm, radyal / ± 0,1 mm, düz |
| Bilya yatağının çalışma süresi | 3,6 x 109 tur |
| Ortam verileri | |
| Çalışma sıcaklığı aralığı | –30 °C … +85 °C |
| Depolama sıcaklığı aralığı | –40 °C … +90 °C, Ambalajsız |
| Bağıl nem/buğulanma | 90 %, Çiğlenmeye izin verilmez |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-6) |
| Titreşimlere karşı direncin frekans aralığı | 20 g, 10 Hz … 2.000 Hz (EN 60068-2-6) |
| EMVC | EN 61000-6-2 ve EN 61000-6-3 uyarınca |
| Koruma sınıfı | IP65, Monte edilmiş halde (IEC 60529) |
| Çalışma yüksekliği (deniz seviyesi üzerinden) | 2.000 m |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| Moroccan declaration of conformity | ✔ |
| China RoHS | ✔ |
| UK-Type-Examination approval | ✔ |
| EC-Type-Examination approval | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
İlginizi Çekebilir
Benzer ürünler
SICK
SFM60S-HPKB0K02 Güvenli Motor Feedback Sistemi
Parça no: 1081514Güvenli Motor Feedback Sistemi · PL d (EN ISO 13849) · SIL 2 (IEC 61508), SILCL2 (EN… · IP65, Monte edilmiş halde (IEC…
SICK
SFM60S-HLBB0K02 Güvenli Motor Feedback Sistemi
Parça no: 1081518Güvenli Motor Feedback Sistemi · PL d (EN ISO 13849) · SIL 2 (IEC 61508), SILCL2 (EN… · IP65, Monte edilmiş halde (IEC…
SICK

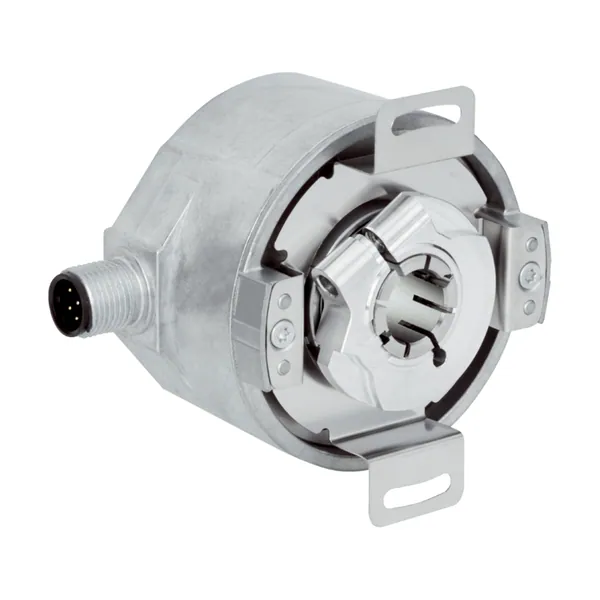

SFM60S-HMBT0K02 Güvenli Motor Feedback Sistemi
