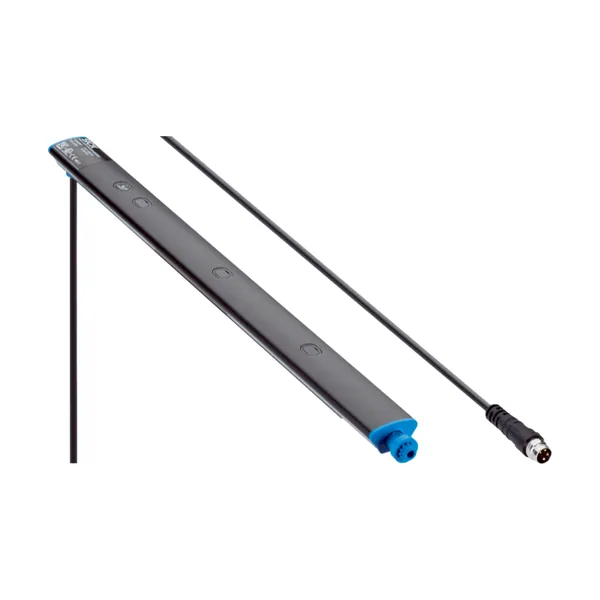

RSB1-1200H134131PF5GZZZZZZ Cisimden Yansımalı Fotosel
SICK

RSB1-1200H134131PF5GZZZZZZ Cisimden Yansımalı Fotosel

Parça no: 1129400Seri: Roller Sensor Bar Fotosel SerisiKategori: Fotoseller

Cisimden Yansımalı Fotosel · LED · IP67 (EN 60529)

  • Işık kaynağı: LED
  • Koruma sınıfı: IP67 (EN 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK Roller serisine ait bu cisimden yansımalı fotosel LED ışık kaynağı ve IP67 (EN 60529) koruma sınıfı ile sunulur. Fotoseller nesneleri ışıkla, temassız ve uzak mesafelerden algılar; cisimden yansımalı, reflektörlü ve karşılıklı çalışma prensipleri sayesinde çok farklı uygulamaya uyarlanabilir. Parça numarası 1129400. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Fonksiyon prensibiCisimden yansımalı sensör
Çalışma prensibi ayrıntısıEnerjetik
Min. algılama mesafesi2 mm
Maksimum algılama mesafesi300 mm
Referans nesne%90 remisyon derecesine sahip nesne (DIN 5033 uyarınca standart beyaza karşılık gelir)
En iyi performans için önerilen algılama mesafesi aralığı2 mm … 45 mm
Işık kaynağıLED
Işık türüKızılötesi ışık
Işık noktası biçimiNokta şeklinde
Işık demeti çapı (mesafe)27 mm x 29 mm (45 mm)
Gönderme ışık huzmesinin maksimum yayılması ve norm gönderme ekseni (meyilli açı)U = +23 °C’de)
LED risk grubu işaretiSerbest grup
Dalga uzunluğu850 nm
Ortalama kullanım süresiTU = +25 °C’de 100.000 saat
Işın demeti sayısı8
İki ışın arasındaki mesafe134 mm
1. ışık huzmesi ile gövdenin ön kenarı arasındaki mesafe (uç başlığı dahil)131 mm
Yok–
Yeşil LEDDurum göstergesi / Kalıcı açık: Power on
Sarı LEDIşık alımı durumu / Kalıcı açık: Nesne mevcut / Kalıcı kapalı: Nesne mevcut değil
Özel uygulamalarDüz nesnelerin algılanması, Delikli nesnelerin algılanması, Konum toleranslı nesneleri algılar, Pürüzlü, parlak nesnelerin algılanması
Elektrik
Gerilim kaynağı UB10 V DC … 30 V DC
Sinyal taşıma≤ 5 Vss
Kullanım kategorisiDC-12 (EN 60947-5-2 uyarınca) / DC-13 (EN 60947-5-2 uyarınca)
Akım tüketimi38 mA, yüksüz. UB = 24 V’ta
Koruma sınıfıIII
Adet1
TürPNP
Anahtarlama tipiAydınlık/karanlık ile anahtarlama
Sinyal gerilimi PNP HIGH/LOWYaklaşık UB-2,5 V / 0 V
Çıkış akımı Imax.≤ 100 mA
Koruma devreleri ÇıkışlarTers kutup korumalı
Tepki süresi≤ 1 ms
Tekrarlama hassasiyeti (tepki süresi)1 ms
Anahtarlama frekansı500 Hz
BN 1+ (L+)
WH 2Q2
BU 3- (M)
BK 4Q1
Fonksiyon Pin 4 / siyah (BK)Dijital çıkış, aydınlık ile anahtarlama, nesne mevcut → YÜKSEK çıkışı
Fonksiyon Pin 2 / beyaz (WH)Dijital çıkış, karanlık ile anahtarlama, nesne mevcut → DÜŞÜK çıkışı
Mekanik
Boyutlar ( G x Y x D)1.200 mm x 20,3 mm x 17 mm
BağlantıM8 erkek konnektörlü kablo, 4 pin, yaylı anahtar
Derin dondurma özelliği0 °C altında kablo deforme edilmemelidir
Kablo çapı0,13 mm²
Kablo çapıØ 3,6 mm
Kablo uzunluğu (L)2 m
GövdeMetal, Alüminyum (eloksallı)
Ön camPlastik, PMMA
KabloPlastik, PVC
Erkek konnektörPlastik, PVC
AğırlıkYakl. 435,2 g
Montaj şekliYok
Ortam verileri
Koruma sınıfıIP67 (EN 60529)
Çalışma ortamı sıcaklığı–40 °C … +60 °C
Depo ortam sıcaklığı–40 °C … +75 °C
Darbe dayanımı30 g, 11 ms (X, Y, Z ekseni boyunca 3 pozitif ve 3 negatif darbe, toplam 18 darbe (EN60068-2-27))
Titreşime karşı dayanıklılık10 Hz … 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Nem15 % … 95 %, bağıl nem (yoğuşma oluşmaz), IEC 60947-5-2 uyarınca
Elektromanyetik uyumluluk (EMV)EN 60947-5-2
UL-dosya no.NRKH.E189383 & NRKH7.E189383
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
