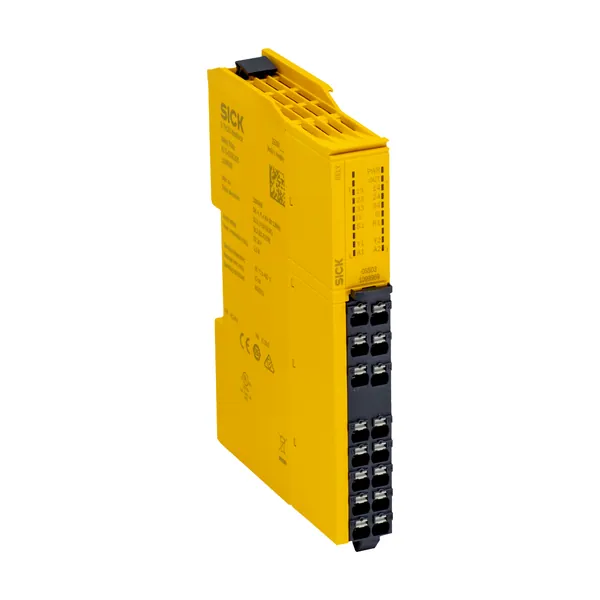

RLY3-OSSD300 Güvenlik Rölesi
SICK

RLY3-OSSD300 Güvenlik Rölesi

Parça no: 1099969Seri: ReLy Güvenlik Rölesi SerisiKategori: Güvenlik Sistemleri

Güvenlik Rölesi · PL e (ISO 13849-1) · SIL 3 (IEC 61508) · IP20 (IEC 60529)

  • Performans seviyesi: PL e (ISO 13849-1)
  • Güvenlik için entegrasyon seviyesi: SIL 3 (IEC 61508)
  • Koruma sınıfı: IP20 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK ReLy serisine ait bu güvenlik rölesi PL e (ISO 13849-1) performans seviyesi, SIL 3 (IEC 61508) güvenlik bütünlük seviyesi ve IP20 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1099969. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
UygulamalarDeğerlendirme ünitesi
Uyumlu sensör tipleriOSSD'li güvenlik sensörleri
Emniyet tekniği parametreleri
Güvenlik için entegrasyon seviyesiSIL 3 (IEC 61508)
KategoriKategori 4 (ISO 13849-1)
Performans seviyesiPL e (ISO 13849-1)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)1,0 x 10-9
TM (kullanım ömrü)20 yıl (ISO 13849-1)
Durma kategorisi0 (IEC 60204-1)
Fonksiyonlar
Sensör denetimiSekans denetimi
Tekrar çalışma kilidi✔
ResetOtomatik / Manuel
Kontaktör kontrolü (EDM)✔
Arayüzler
Bağlantı tipiGerme yaylı terminalli ön erkek konnektör
Girişler2 güvenlik girişi / Reset butonu veya harici kontak gözlemleme (EDM) için 1 bir giriş
Çıkışlar3 devreye sokma akım yolu (güvenli) / 2 diagnostik çıkış (güvenli değil) / 1 test palsi çıkışı (güvenli değil)
Gösterge elemanlarıLEDs
Konfigürasyon metoduBağlantı hatları yoluyla
Elektrik
Güç kaynağıPELV veya SELV
Gerilim kaynağı Uv24 V DC (16,8 V … 30 V)
Sinyal taşıma≤ 2,4 V
Güç tüketimi≤ 2,5 W (DC)
Adet2
Giriş gerilimi HIGH24 V DC (11 V … 30 V)
Giriş gerilimi LOW0 V DC (–3 V … 5 V)
Giriş akımı4 mA … 6 mA
Test darbesi genişliği≤ 1 ms
Test sinyali oranı≤ 10 Hz
Adet1
Giriş gerilimi HIGH24 V DC (11 V … 30 V)
Giriş gerilimi LOW0 V DC (–3 V … 5 V)
Giriş akımı4 mA … 6 mA
Tepki süresi (onaylama akım yolunu açma)12 ms
Adet3
Çıkış türüNormalde açık kontaklar, pozitif tahrikli
Kontak malzemesiGümüş alaşımı, ince altın kaplama
Anahtar gerilimi10 V AC … 230 V AC
Devre değiştirme akımı10 mA … 6 A
Toplam akım12 A
Mekanik çalışma süresi1 x 107 Bağlantı şeması
Aşırı gerilim kategorisiIII (EN 60664-1)
Anma darbe gerilimi dayanımı Uimp6 kV (EN 60664-1)
Adet2
Çıkış türüPush-Pull yarı iletken çıkışı, kısa devre korumalı
Çıkış gerilimi HIGH≥ UV – 3 V
Çıkış gerilimi DÜŞÜK≤ 3 V
Giriş akımı (NPN)≤ 15 mA
Çıkış akımı (PNP)≤ 120 mA
Adet1
Çıkış türüPNP-Yarı iletken, kısa devre korumalı
Çıkış gerilimi≥ UV – 3 V
Test darbesi genişliği2 ms
Test palsı aralığı40 ms
Mekanik
Boyutlar ( G x Y x D)18 mm x 124,6 mm x 85,5 mm
Ağırlık150 g
Ortam verileri
Koruma sınıfıIP20 (IEC 60529)
Çalışma ortamı sıcaklığı–25 °C … +55 °C
Depolama sıcaklığı–25 °C … +70 °C
Hava nemliliği≤ 95 %, yoğuşmasız
Parazit yayınıIEC 61000-6-4 uyarınca
Parazit dayanımıIEC 61326-3-1 uyarınca / IEC 61000-6-2 uyarınca / IEC 60947-5-1 uyarınca
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
CCC certificate✔
UK-Type-Examination approval✔
cULus certificate✔
EAC certificate / DoC✔
cTUVus certificate✔
S Mark certificate✔
EC-Type-Examination approval✔
EC-Type-Examination approval (Machinery Directive)✔
EC-Type-Examination approval (Machinery Regulation)✔
Third party certificate✔
