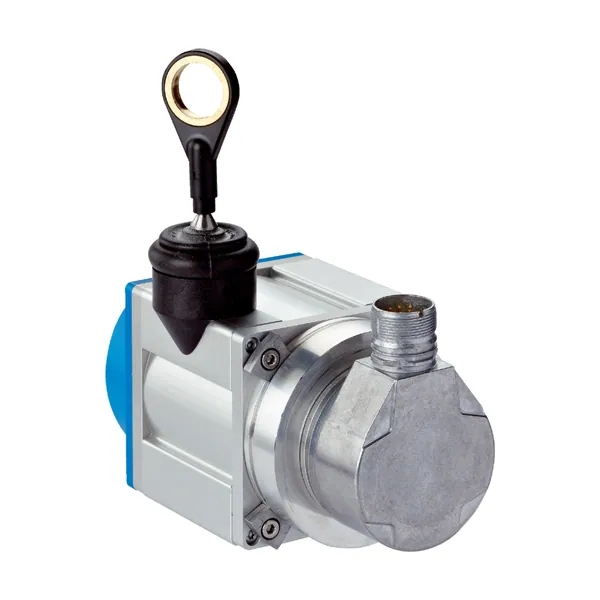

PRF08-A1AM0340 İpli Enkoder
SICK

PRF08-A1AM0340 İpli Enkoder

Parça no: 1034896Seri: HighLine İpli Enkoder SerisiKategori: Enkoderler & Motion Control

İpli Enkoder · Artımlı · 4,5 V … 5,5 V · Erkek konnektör, M23, 12 pin

  • İletişim arayüzü: Artımlı
  • Besleme Gerilimi: 4,5 V … 5,5 V
  • Bağlantı tipi: Erkek konnektör, M23, 12 pin
  • Koruma sınıfı: IP64

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK HighLine serisine ait bu ipli enkoder Artımlı arayüzü, 4,5 V … 5,5 V besleme, Erkek konnektör, M23, 12 pin bağlantı ve IP64 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1034896. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)300 yıl (EN ISO 13849-1)
Performans
Ölçüm aralığı0 m … 3 m
EnkoderArtımsal enkoder
Çözünürlük (ip + enkoder)0,03 mm
Tekrarlanabilirlik≤ 1 mm
Doğrusallık≤ ± 2 mm
Histerezis≤ 2 mm
Arayüzler
İletişim arayüzüArtımlı / TTL
Programlanabilir✔
Fabrika ayarlarıTakılan DFS60 enkoder, fabrika tarafından; bildirilen hat sayısına ve arayüze programlanmaktadır. DFS60 enkoder için ayrı olarak alınabilecek programlama cihazlarımız üzerinden, elektrik arayüzü (TTL/HTL) ve ayrıca hat sayısı (maks. 10.000 darbeye kadar) müşterinin isteğine göre ayarlanabilir.
Elektrik
Bağlantı tipiErkek konnektör, M23, 12 pin, radyal
Besleme Gerilimi4,5 V … 5,5 V
Güç tüketimi≤ 0,7 W (Yüksüz)
Mekanik
Ağırlık1,8 kg
Materyal, ölçüm teliYüksek esneklikte çelik kordon 1.4401 paslanmaz çelik V4A
Ölçüm ipi çapı1,35 mm
Ağırlık (ölçüm teli)7,1 g/m
Materyal, gövde ip mekanizmasıAlüminyum (eloksallı), basınçlı alüminyum döküm (nikelajlı)
Yay geri çekme kuvveti6 N … 14 N
Her bir devir için ip uzunluğu200 mm
İp mekanizması çalışma süresiTyp. 1.000.000 Devirler
Gerçek ip çıkış uzunluğu3,2 m
İp ivmesi40 m/s²
Ayarlama hızı8 m/s
Takılan enkoderDFS60, DFS60B-S1MA10000, 1056866
Takılan mekanizmaMRA-F080-103D2, 6030125
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP64, takılan mekanizma / IP67, Enkoder (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
