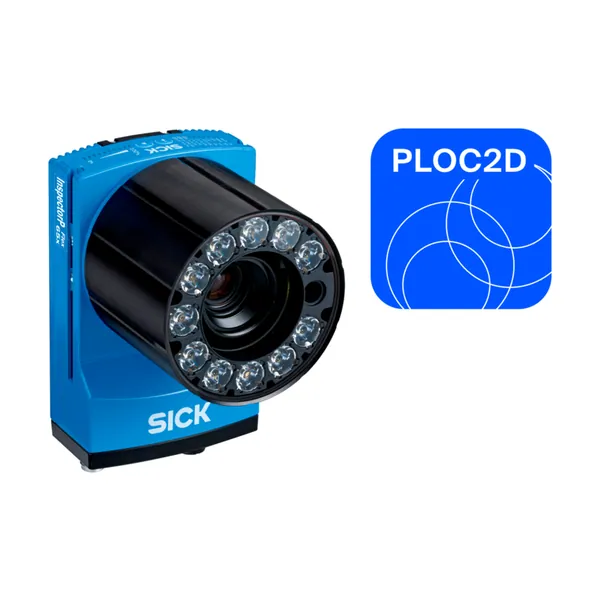

PLOC2D-654C Robot Kılavuz Sistemi

Parça no: 1087255Seri: PLOC2D Robot Kılavuz SistemiKategori: Sistem Çözümleri

Büyük görüş alanında parçaların yüksek çözünürlüklü 2D yer tespiti

  • Bağlantı tipi: 1 x M12, 17 pin erkek konnektör (seri, I/Os
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK PLOC2D serisine ait bu robot kılavuz sistemi 1 x M12, 17 pin erkek konnektör (seri, I/Os bağlantı ve IP65 koruma sınıfı ile sunulur. Sistem çözümleri sensör, yazılım ve mekaniği bir araya getirerek belirli bir otomasyon görevini anahtar teslim şekilde çözer. Parça numarası 1087255. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün adıPLOC2D-FLEX0001
Sistem özellikleri2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
Lazer sınıfı1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014) / EN 60825-1:2014
Optik odakAyarlanabilir odak (manüel)
Yerleştirme prensibiForm karşılaştırma
Sensör çözünürlüğü2.048 px x 2.048 px (4,2 MP)
Lens arabirimiC-Mount
Montaj türüDeğiştirilebilir
Optik format1″
NotAksesuar olarak ayrı sipariş edilir
Teknoloji2D anlık görüntü, Resim analizi
AçıklamaBüyük görüş alanında parçaların yüksek çözünürlüklü 2D yer tespiti
Mekanik/Elektrik
Bağlantı tipi1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı) / 1 x M8, 4 pin dişi konnektör (USB, kullanılmıyor) / 2 x M12, 8 pin soket (Gigabit Ethernet, sadece bir bağlantı kullanılır)
Besleme Gerilimi24 V, ± 20 %
Güç tüketimi10 W, ± 20 %
Yuva malzemesiAlüminyum döküm
Gövde rengiAçık mavi (RAL 5012)
Boyutlar (U x G x Y)142,8 mm x 90 mm x 106,1 mm (Lenssiz ve optik koruyucu kapaksız, sadece gövde)
Ağırlık635 g
Koruma sınıfıIP65
Performans
Yerleştirme süresi< görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
Yerleştirme duyarlılığı± 0,5 px, ± 0,1°
Çıkış verileriX, Y (mm), Z (derece) dönme
Arayüzler
Ethernet✔
Veri aktarma hızı100 Mbit/s
ProtokolTCP/IP XML ve CSV (Robot), TCP/IP (Operatör) / PROFINET / EtherNet/IP™ / FTP
Elektrik bağlantısıErkek konnektör, M12, 8 pin, X kodlamalı
Elektrik bağlantısıM12, 4 pinli, A kodlu
Kullanıcı arayüzüWeb sunucu
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Ortam verileri
İşletim ortam sıcaklığı0 °C … +50 °C, izin verilen bağıl nem: %0 … %90 (yoğuşmasız)
Depo ortam sıcaklığı–20 °C … +70 °C
Şok yüklenmesiEN 60068-2-27:2009-05
Titreşim yüküEN 60068-2-6:2008-02
Genel bilgiler
Teslimat KapsamıC-Mount’lu kamera / PLOC2D yazılımı / Teslimat kapsamına dahil olmayanlar: Optik ve aydınlatma
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
