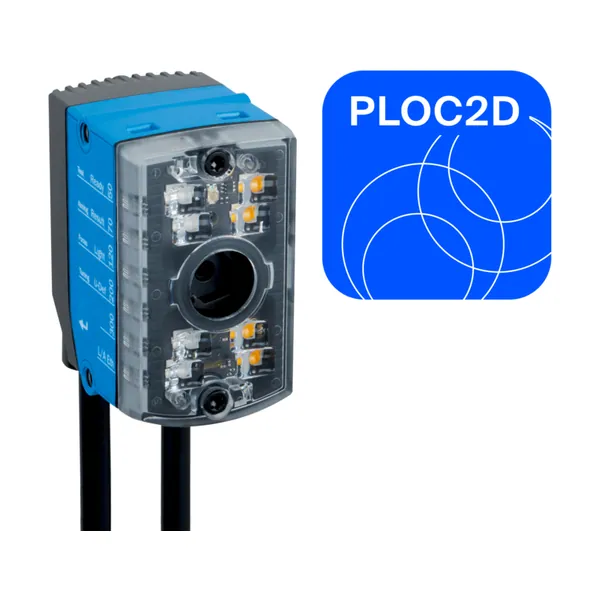

PLOC2D-621-10NIR Robot Kılavuz Sistemi
SICK

PLOC2D-621-10NIR Robot Kılavuz Sistemi

Parça no: 1139166Seri: PLOC2D Robot Kılavuz SistemiKategori: Sistem Çözümleri

Orta büyüklükte/büyük görüş alanında ve orta/büyük okuma mesafelerinde parçaların orta çözünürlüklü 2D yer tespiti

  • Bağlantı tipi: 1 x M12, 17 pin erkek konnektör (seri, I/Os
  • Koruma sınıfı: IP65 (optik kapak ve erkek konnektör bağlantısı…

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK PLOC2D serisine ait bu robot kılavuz sistemi 1 x M12, 17 pin erkek konnektör (seri, I/Os bağlantı ve IP65 (optik kapak ve erkek konnektör… koruma sınıfı ile sunulur. Sistem çözümleri sensör, yazılım ve mekaniği bir araya getirerek belirli bir otomasyon görevini anahtar teslim şekilde çözer. Parça numarası 1139166. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün adıPLOC2D-FIX0017
Sistem özellikleri2D ölçümler aracılığıyla parçaların yerleşmesi için kolay parametrenebilen Stand-alone sensör
Örnek görüş alanıAyrıntılar için görüş alanı diyagramına bakın
Çalışma mesafesi70 mm … 1.500 mm
Dahili aydınlatmaKızılötesi LED, görülmez, 850 nm, ± 25 nm
Geri bildirim noktasıLED, Görünebilir yeşil ışık, 525 nm, ± 15 nm
Hizalama desteğiLazer, Görünebilir kırmızı ışık, 630 nm … 680 nm
Lazer sınıfı1, sapmalar haricinde 24 Haziran 2007 tarihli “Lazer uyarısı No. 50”'ye göre olan 21 CFR 1040.10' ile uyumludur (IEC 60825-1:2014) / EN 60825-1:2014
Optik odakAyarlanabilir odak (elektrikli)
LED sınıfıRisk gurubu 1 (düşük risk IEC 62471 (2006-07) / EN 62471 (2008-09))
Yerleştirme prensibiForm karşılaştırma
Sensör çözünürlüğü1.280 px x 1.024 px (1,3 MP)
Montaj türüEntegre
Odak uzunluğu9,6 mm
Teknoloji2D anlık görüntü, Resim analizi
AçıklamaOrta büyüklükte/büyük görüş alanında ve orta/büyük okuma mesafelerinde parçaların orta çözünürlüklü 2D yer tespiti
Mekanik/Elektrik
Bağlantı tipi1 x M12, 17 pin erkek konnektör (seri, I/Os, güç kaynağı) / 1 x M12, 4 pin dişi konnektör (Ethernet)
Besleme Gerilimi≤ 24 V, ± 20 %
Güç tüketimi4 W, ± 20 %
Yuva malzemesiAlüminyum döküm
Gövde rengiAçık mavi (RAL 5012)
Ön cam materyaliPMMA
Boyutlar (U x G x Y)71 mm x 43 mm x 35,6 mm
Ağırlık170 g
Koruma sınıfıIP65 (optik kapak ve erkek konnektör bağlantısı kullanımında)
Performans
Yerleştirme süresi< görüntüdeki ilk parça için 0,5 saniye, < görüntüdeki diğer parçalar için 100 ms
Yerleştirme duyarlılığı± 0,5 px, ± 0,1°
Çıkış verileriX, Y (mm), Z (derece) dönme
Arayüzler
Ethernet✔
Veri aktarma hızı100 Mbit/s
ProtokolTCP/IP XML ve CSV (Robot), TCP/IP (Operatör) / PROFINET / EtherNet/IP™ / FTP
Elektrik bağlantısıM12 dişi konnektör, 4 pin
Elektrik bağlantısıErkek konnektör M12, 17 pinli
Kullanıcı arayüzüWeb sunucu
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Ortam verileri
İşletim ortam sıcaklığı0 °C … +50 °C, izin verilen bağıl nem: %0 … %90 (yoğuşmasız)
Depo ortam sıcaklığı–20 °C … +70 °C
Şok yüklenmesiEN 60068-2-27:2009-05
Titreşim yüküEN 60068-2-6:2008-02
Genel bilgiler
Teslimat KapsamıEntegre optik ve aydınlatmalı kamera / PLOC2D yazılımı
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
