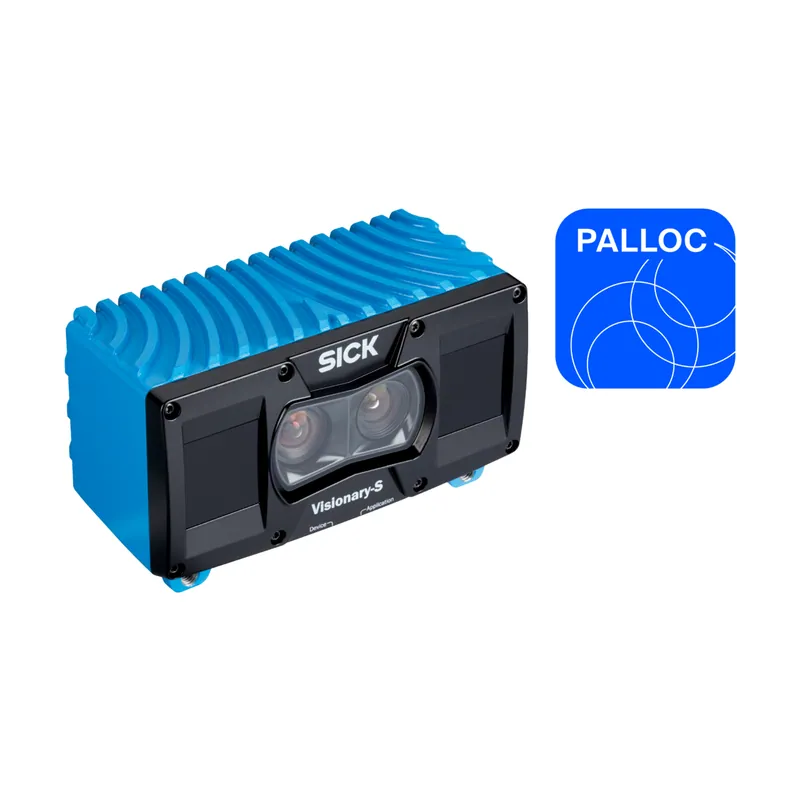

PALLOC-VS Robot Kılavuz Sistemi
SICK

PALLOC-VS Robot Kılavuz Sistemi

Parça no: 1139985Seri: PALLOC Robot Kılavuz SistemiKategori: Sistem Çözümleri

Ön kurulumu yapılmış uygulama ve yazılım lisansıyla birlikte PALLOC SensorApp, cihaza ön montajı yapılmıştır

  • Koruma sınıfı: IP67
  • Örnek görüş alanı: 1.600 mm x 1.300 m
  • Çalışma mesafesi: 1.200 mm … 3.500 mm
  • Lazer sınıfı: 1 (IEC 60825-1:2014)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK PALLOC serisine ait bu robot kılavuz sistemi IP67 koruma sınıfı, örnek görüş alanı 1.600 mm x 1.300 m, çalışma mesafesi 1.200 mm … 3.500 mm ve lazer sınıfı 1 (IEC 60825-1:2014) ile sunulur. Sistem çözümleri sensör, yazılım ve mekaniği bir araya getirerek belirli bir otomasyon görevini anahtar teslim şekilde çözer. Parça numarası 1139985. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Örnek görüş alanı1.600 mm x 1.300 m
Çalışma mesafesi1.200 mm … 3.500 mm
Lazer sınıfı1 (IEC 60825-1:2014) / EN 60825-1:2014+A11:2021
Yerleştirme prensibiDeep Learning nöronal ağlar
Sistem özellikleri3D renk görüntülemeyle parçaların yer tespiti için Deep Learning tabanlı bağımsız sensör
Teknoloji3B anlık görüntü Stereoskopi
Algılama açısı60° x 50°
Açısal çözünürlük0,094° x 0,098°
AydınlatmaEntegre edilmiş
Aydınlatma rengiKızılötesi, Lazer, görülmez, 808 nm
AçıklamaÖn kurulumu yapılmış uygulama ve yazılım lisansıyla birlikte PALLOC SensorApp, cihaza ön montajı yapılmıştır
Mekanik/Elektrik
Besleme Gerilimi24 V DC ± 15 %
Güç tüketimi19 W, Tipik (dijital I/Olar olmadan)
Gövde rengiMavi, siyah
Boyutlar (U x G x Y)162 mm x 93 mm x 78 mm (Soğutma kanalları)
Ağırlık1,7 kg, Soğutma kanalları
Koruma sınıfıIP67
Koruma sınıfıIII
BağlantılarGüç / I/O: M12 17 pin, A kodlamalı / Gigabit Ethernet: M12 8 pin, X kodlamalı
Pik akım3 A
Performans
Yerleştirme süresi1 s (Fast Mode, robot monte edilmiş1,2 m mesafe) / 3 s (Long distance Mode, sabit monte edilmiş1,5 … 3,5 m mesafe)
Yerleştirme duyarlılığı< +/- 5 mm ve < +/- 1° (tipik)
Parça büyüklüğü1,2 m mesafede > 100 x 100 mm / 3,5 m mesafede > 250 x 250 mm
Piksel sayısı640 px x 512 px
Açılma gecikmesi< 25 s (tipik)
İşlemci1,2 GHz, 4 × ARM Cortex A72
Arayüzler
Ethernet✔
Veri aktarma hızıGigabit-Ethernet (TCP/IP) iletişim arayüzü
ProtokolTCP/IP JSON, XML und CSV (robot), TCP/IP (operatör) FTP
Kullanıcı arayüzüWeb sunucu
Optik göstergeler2 Durum LED'leri
Veri depolama ve çağırmaMicroSD hafıza kartı ve harici FTP aracılığıyla görüntü ve veri kaydı
Ortam verileri
İşletim ortam sıcaklığı0 °C … +40 °C, Soğutma kanalları
Depo ortam sıcaklığı–20 °C … +70 °C
Şok yüklenmesiEN 60068-2-27
Titreşim dayanımıEN 60068-2-6, EN 60068-2-64
Ortam ışığına dayanıklılık< 40 klx, Güneş ışığı
Elektromanyetik uyumluluk (EMV)EN 61000-6-2:2005-08, EN 61000-6-3:2007-01
Genel bilgiler
Önceden kalibre edilmiş✔
MontajRobot veya sabit monte edilmiş sensör
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
