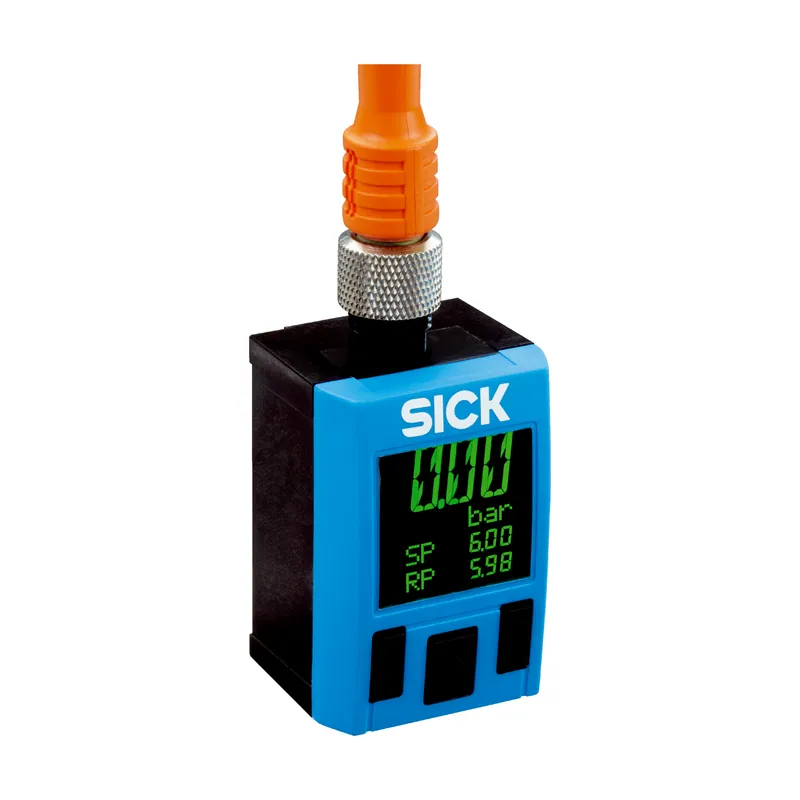

PAC50 Basınç Sensörü Serisi
Seri · 76 çeşitSICK basınç sensörü serisi · 76 çeşit · kuru basınçlı hava · PNP + PNP/NPN, 2 x PNP/NPN…
PAC50-DND Basınç Sensörü
SICK
PAC50-DND Basınç Sensörü
Basınç Sensörü · ¼"NPT iç · IO-Link · IP65
- Proses bağlantısı: ¼"NPT iç
- İletişim arayüzü: IO-Link
- Koruma sınıfı: IP65
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK PAC50 serisine ait bu basınç sensörü ¼"NPT iç proses bağlantısı, IO-Link arayüzü ve IP65 koruma sınıfı ile sunulur. Proses sensörleri tank, boru ve makinelerdeki seviye, basınç, sıcaklık ve akış değerlerini ölçerek proseslerin güvenli ve verimli yürütülmesine yardımcı olur. Parça numarası 1083734. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Ortam | Kuru basınçlı hava |
| Basınç türü | Bağıl basınç |
| Basınç birimi | bar |
| Ölçüm mesafesi | 0 bar … 10 bar |
| Aşırı yük emniyeti | 15 bar |
| Proses sıcaklığı | 0 °C … +60 °C |
| Maksimum yük RA | İsteğe bağlı şekilde, 4 mA … 20 mA / 0 V … 10 V bağlı olan yüke göre veya sıkı şekilde ayarlanabilen otomatik geçiş. Çıkış sinyalleri ters çevrilebilir: 20 mA … 4 mA / 10 V … 0 V, Akım çıkışında yük direnci 3 kOhm |
| Sıfır noktası dengeleme | Sapmanın maks. + % 5'i |
| Çıkış sinyali | IO-Link/PNP + PNP/NPN/Push-Pull |
| Diyagnostik çıkışı | Anahtarlama çıkışı 2 diyagnoz çıkışı olarak kullanılabilir |
| Gösterge | LED aydınlatmalı (yeşil/kırmızı) LCD elektronik olarak 180° derece döndürülebilir / Basınç göstergesi: 4 hane, 16 segment / Göstergedeki basınç birimi değiştirilebilir: bar, MPa, kPa, psi ve inHg / Güncelleme: 1000, 500, 200, 100 ms (programlanabilir) |
| Başlatma süresi | 300 ms |
| Mekanik/Elektrik | |
| İletişim arayüzü | IO-Link |
| İletişim arayüzü ayrıntısı | IO-Link V1.1 |
| Proses bağlantısı | ¼"NPT iç |
| Gövde malzemesi | Gövde: Polikarbonat, Klavye: TPE, Raya montaj: POM, Contalar: NBR |
| Bağlantı tipi | M12 x 1, 4-pinli yuvarlak konnektör |
| Besleme Gerilimi | 17 V DC … 30 V DC |
| Akım tüketimi | Maks. 40 mA L+ = 24 VDC |
| Elektrik güvenliği | Koruma sınıfı: III / Aşırı gerilim koruması: 32 V DC / Kısa devre dayanımı: QA, Q1, Q2 M karşıtı ve L+ karşıtı / Ters kutup besleme koruması: M'ye karşı L+ |
| CE'ye uygunluk | EMC Direktifi: 2004/108/EC, EN 61326-2-3 |
| Ağırlık sensörü | Yakl. 40 g |
| Koruma sınıfı | IP65 / IP67 |
| Koruma sınıfı III | ✔ |
| MTTF | 243,01 yıl |
| Performans | |
| Doğrusal olmama | ≤ ± 0,5 %, IEC 61298-2'ye göre (en uygun düz çizgi, BFSL) açıklık |
| Doğruluk | ≤ ± 1,5 %, sapma (doğrusalsızlık, histerezis, sıfır noktası ve son değeri sapması dahil (IEC 61298-2'ye göre sapmaya karşılık gelir)) |
| Anahtarlama çıkışların ayar doğruluğu | Sapmanın ≤ ± % 0,2'si |
| Tekrarlanamazlık | ≤ ± 0,2 % sapma |
| Sıcaklık aralığı | +10 °C … +60 °C |
| Ortam verileri | |
| İşletim ortam sıcaklığı | 0 °C … +60 °C |
| Depolama sıcaklığı | –20 °C … +80 °C |
| Bağıl nem | ≤ 90 % |
| Şok yüklenmesi | DIN EN 60068-2-27'ye göre maks. 30 g, xyz, (11 ms, mekanik şok) |
| Titreşim yükü | DIN EN 60068-2-6'ya göre maks. 5 g (10 … 150 Hz), xyz |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| China Compulsory Product Certification (CCC) exempt | ✔ |
| IO-Link certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
