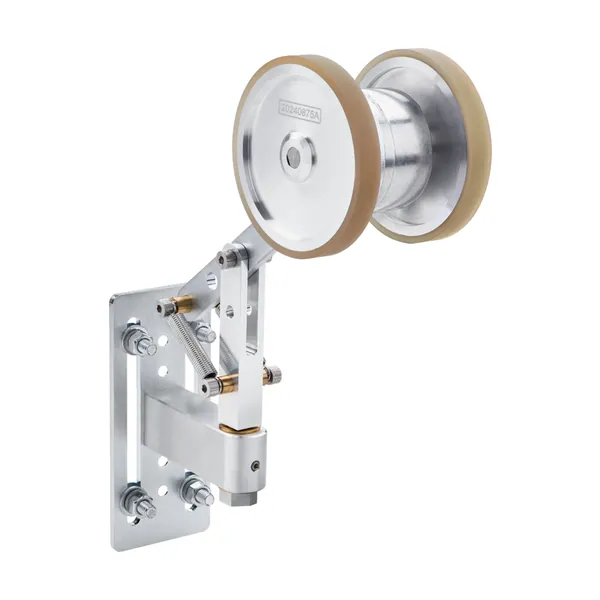

MWS250-D4WHC02400 Tekerlekli Enkoder
SICK

MWS250-D4WHC02400 Tekerlekli Enkoder

Parça no: 1155977Seri: MWS250 Tekerlekli Enkoder SerisiKategori: Enkoderler & Motion Control

Tekerlekli Enkoder · Artımlı · 4,5 V … 32 V · Erkek konnektör, M12, 8 pin

  • İletişim arayüzü: Artımlı
  • Besleme Gerilimi: 4,5 V … 32 V
  • Bağlantı tipi: Erkek konnektör, M12, 8 pin
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK MWS250 serisine ait bu tekerlekli enkoder Artımlı arayüzü, 4,5 V … 32 V besleme, Erkek konnektör, M12, 8 pin bağlantı ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1155977. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Özellik2.400 puls ve TTL artımsal arayüze ön ayarlı programlanabilir DFS60 enkoder
Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)300 yıl (EN ISO 13849-1)
Performans
Devir başına palsler2.400
Çözünürlük palsler/mm7,87
Ölçüm adımı (çözünürlük mm/pals)0,127 /
Tekrarlanabilirlik3)
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıTTL / RS-422
Programlanabilir✔
Sinyal kanalı sayısı6 kanal
Elektrik
Bağlantı tipiErkek konnektör, M12, 8 pin, radyal
Besleme Gerilimi4,5 V … 32 V
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Ölçüm tekerleği çevresi12 ″
Ölçüm tekerleği yüzeyiPUR
Montajİki ölçüm çarkı monte edilmiştir
Yay elemanıSertleştirilmiş çelik
Ölçüm çarkı çekirdeğiAlüminyum
Yay koluAlüminyum
Çalışmaya başlama torku0,8 Ncm
İşletme torku0,6 Ncm
Rulman dayanım ömrü3,6 x 10^10 devir
Maksimum yay yolu/yay kolu sapma10 mm
Önerilen ön gerilim10 N
Yayların izin verilen maks. çalışma alanı (sürekli çalışma)± 15 mm
Önerilen yay sapması10 mm … 30 mm
Yay elemanı çalışma süresi> 1 milyon periyot
Ölçülen nesneye göre montaj pozisyonuÜstten veya alttan mümkündür
Rotorun atalet momenti40 gcm²
Takılan ölçüm çarkıBEF-MR10012VU, 2153197
Takılmış referans enkoderDFS60A-TJPC65536, 1036960, Diğer teknik veriler, referans enkoderde bulunabilir.
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP65 (IEC 60529)
Çalışma sıcaklığı aralığı–40 °C … +100 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
