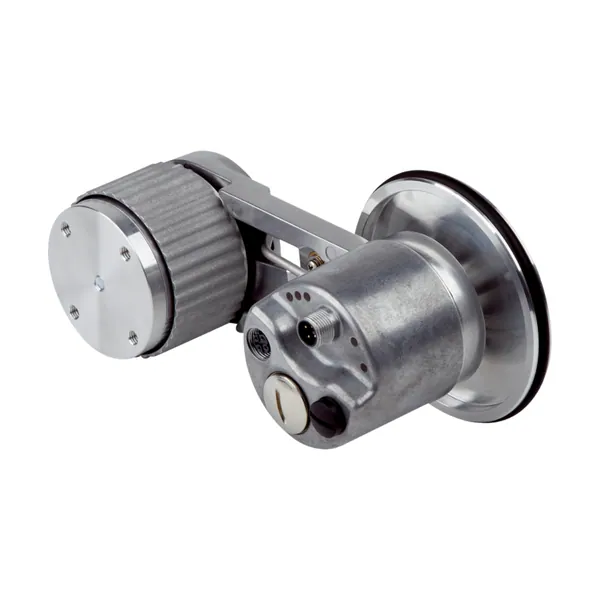

MWS120-22N2EF18X12 Tekerlekli Enkoder
SICK

MWS120-22N2EF18X12 Tekerlekli Enkoder

Parça no: 1159560Seri: MWS120 Tekerlekli Enkoder SerisiKategori: Enkoderler & Motion Control

Tekerlekli Enkoder · EtherCAT® · 10 V DC … 30 V DC · Erkek konnektör, 1x, M12, 4 pin

  • İletişim arayüzü: EtherCAT®
  • Besleme Gerilimi: 10 V DC … 30 V DC
  • Bağlantı tipi: Erkek konnektör, 1x, M12, 4 pin
  • Koruma sınıfı: IP67 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK MWS120 serisine ait bu tekerlekli enkoder EtherCAT® arayüzü, 10 V DC … 30 V DC besleme, Erkek konnektör, 1x, M12, 4 pin bağlantı ve IP67 (IEC 60529) koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1159560. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Emniyet tekniği parametreleri
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)80 yıl (EN ISO 13849-1)
Performans
Maks. çözünürlük (devir sayısı başına adım sayısı x devir sayısı)18 bit x 12 bit (262.144 x 4.096)
Ölçüm adımı (çözünürlük mm/pals)0,001 /
Tekrarlanabilirlik3)
Arayüzler
İletişim arayüzüEtherCAT®
İletişim arayüzü ayrıntısıCoE (CAN over EtherCAT®)
Programlanabilir✔
Elektrik
Bağlantı tipiErkek konnektör, 1x, M12, 4 pin, düz / Dişi konnektör, 2x, M12, 4 pin, düz
Besleme Gerilimi10 V DC … 30 V DC
Ters polarizasyon koruması–
Mekanik
Ölçüm tekerleği çevresi300 mm
Ölçüm tekerleği yüzeyiNBR70 O halkası
MontajÖlçüm çarkı, öne monte edilmiş
Yay elemanıPaslanmaz çelik
Ölçüm çarkı çekirdeğiAlüminyum
Çalışmaya başlama torku0,5 Ncm
İşletme torku0,3 Ncm
Rulman dayanım ömrü3,0 x 10^9 devir
Asgari yay germe kuvveti4 N /
Yayların izin verilen maks. çalışma alanı (sürekli çalışma)± 10 mm
Yay elemanı çalışma süresi> 1,5 milyon periyot
Ölçülen nesneye göre montaj pozisyonuTercihen üstten, alttan mümkün
Takılan enkoderAFM60 EtherCAT®, AFM60A-S4EB018x12, 1059060
Takılan mekanizmaBEF-MWS120-ARM, 2118239
Takılan ölçüm çarkıBEF-MR010030R, 2049278
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca
Koruma sınıfıIP67 (IEC 60529)
Çalışma sıcaklığı aralığı–30 °C … +80 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
