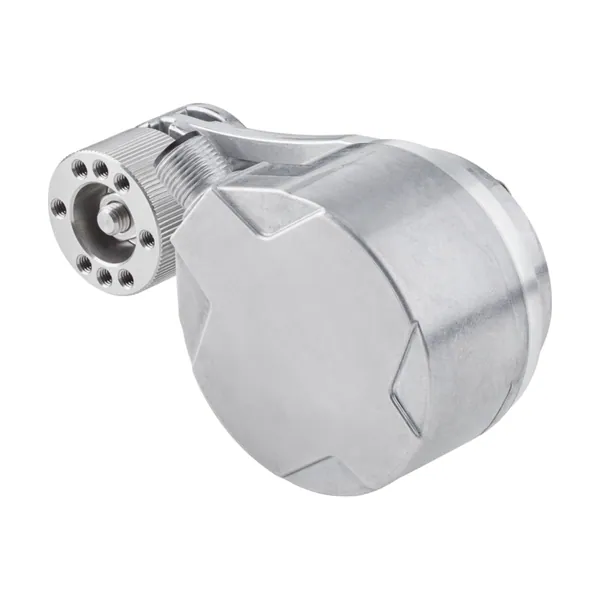

MWS075-12C121P100500 Tekerlekli Enkoder
SICK

MWS075-12C121P100500 Tekerlekli Enkoder

Parça no: 1149670Seri: MWS075 Tekerlekli Enkoder SerisiKategori: Enkoderler & Motion Control

Tekerlekli Enkoder · Artımlı · 4,5 V … 5,5 V · Kablo, 8 telli

  • İletişim arayüzü: Artımlı
  • Besleme Gerilimi: 4,5 V … 5,5 V
  • Bağlantı tipi: Kablo, 8 telli
  • Koruma sınıfı: IP65

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK MWS075 serisine ait bu tekerlekli enkoder Artımlı arayüzü, 4,5 V … 5,5 V besleme, Kablo, 8 telli bağlantı ve IP65 koruma sınıfı ile sunulur. Enkoderler ve hareket sensörleri dönme ya da doğrusal hareketi elektriksel sinyale çevirerek hız, konum ve açı bilgisini kontrol sistemine iletir. Parça numarası 1149670. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Performans
Devir başına palsler500
Çözünürlük palsler/mm2,5
Ölçüm adımı (çözünürlük mm/pals)0,4 /
Tekrarlanabilirlik3)
Arayüzler
İletişim arayüzüArtımlı
İletişim arayüzü ayrıntısıTTL / RS-422
Elektrik
Bağlantı tipiKablo, 8 telli, erkek konnektörlü, M12, 8 pin, üniversal, 0,5 m
Besleme Gerilimi4,5 V … 5,5 V
Ters polarizasyon koruması✔
Çıkışların kısa devre dayanımı✔
Mekanik
Ölçüm tekerleği çevresi200 mm
Ölçüm tekerleği yüzeyiNBR70 O halkası
KabloPVC
Ölçüm çarkı çekirdeğiAlüminyum
Çalışmaya başlama torku+ 0,9 Ncm
İşletme torku0,6 Ncm
Çalışma devir sayısı6.000 min⁻¹
Maksimum devir sayısı8.000 min⁻¹
Rulman dayanım ömrü2,0 x 10^9 devir
Maksimum yay yolu/yay kolu sapma14 N yay yolu durumunda
Önerilen ön gerilim15 N 10 mm sapma durumunda
Yayların izin verilen maks. çalışma alanı (sürekli çalışma)± 3 mm
Önerilen yay sapması2 mm … 13 mm
Yay elemanı çalışma süresi> 1,4 milyon periyot
Ölçülen nesneye göre montaj pozisyonuTercihen üstten, alttan mümkün
Rotorun atalet momenti0,65 gcm²
Takılan enkoderDBS36/50, DBS50E-S5AP00500, 1066755
Takılan mekanizmaBEF-MWS075-ARM, 2145180
Takılan ölçüm çarkıBEF-MR008020R, 2055223
Ortam verileri
EMVCEN 61000-6-2 ve EN 61000-6-3 uyarınca (Sınıf A)
Koruma sınıfıIP65
Çalışma sıcaklığı aralığı–20 °C … +85 °C
Depolama sıcaklığı aralığı–40 °C … +100 °C, Ambalajsız
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
