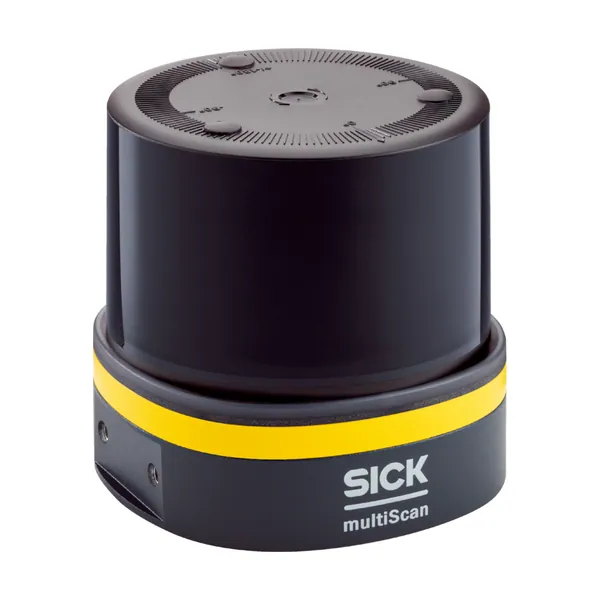

MULS1AAS-114322 multiScan165S
SICK

MULS1AAS-114322 multiScan165S

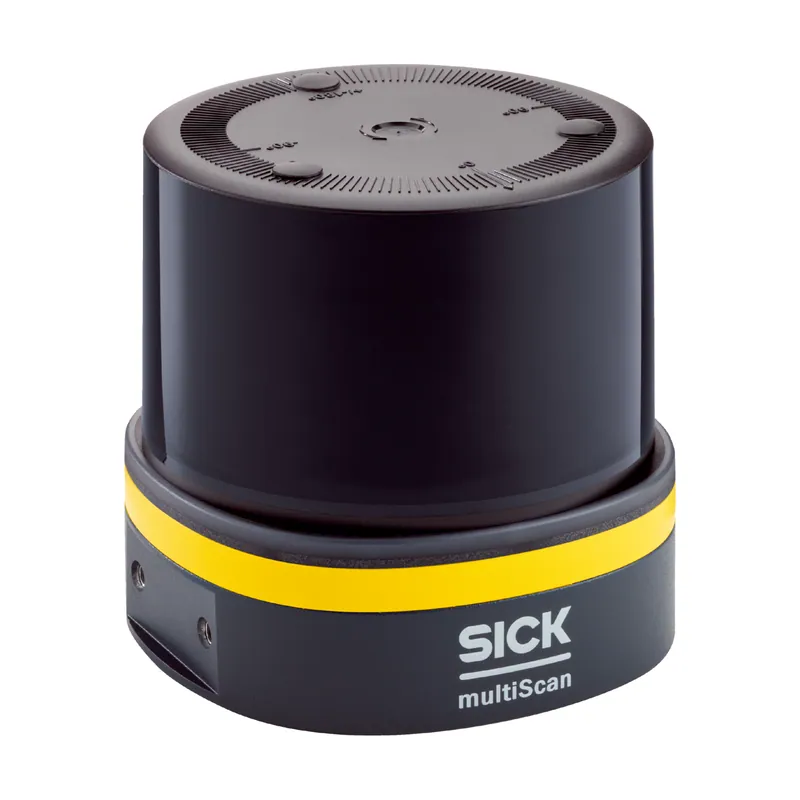

Parça no: 1151596Seri: multiScan100-S Güvenlik Lazer Tarayıcı SerisiKategori: Güvenlik Sistemleri

Güvenlik Lazer Tarayıcı · PL b (EN ISO 13849-1:2023) · IP65 (IEC…

  • Performans seviyesi: PL b (EN ISO 13849-1:2023)
  • Koruma sınıfı: IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK multiScan100-S serisine ait bu güvenlik lazer tarayıcı PL b (EN ISO 13849-1:2023) performans seviyesi ve IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1151596. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Kullanım alanıIndoor, Outdoor
VaryantStandart (önceden yapılandırılmamış)
Ölçüm prensibiİstatistiksel ölçüm yöntemi
Işık kaynağıKızılötesi (905 nm)
Lazer sınıfı1 (IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
Yatay360°
Dikey42°, yakl. –35,3° … +7,3° (DIN ISO 8855)
Tarama frekansı20 Hz / 40 Hz, 4. ve 13. pozisyon arasında
Yatay0,125°, 16 tarama katı, interlaced
Dikey2,5°
Çalışma aralığı0,05 m … 62 m
Güvenlik odaklık çalışma alanı0,05 m … 20 m
Güvenlikle ilgili ölçüm aralığı20 m, %10 remisyon derecesi ve 100 klx'te / 15 m, %5 remisyon derecesi ve 100 klx'te
%10 remisyon derecesi ve 100 klx'te20 m
%10 remisyon derecesi ve 10 klx'te25 m
%90 remisyon derecesi ve 100 klx'te40 m
%90 remisyon derecesi ve 10 klx'te62 m
Işık spotu boyutu4,4 mrad (0,25°)
Değerlendirilmiş echoı sayısı3
Mekanik/Elektrik
Bağlantı tipi1 x “ethernet” bağlantısı, 4 pinli M12 dişi konnektör, D kodlu / 1 x "POWER", bağlantısı 12 pin M12 diş, A kodlamalı
Sistem soketiBkz. Sistem soketi 2130754
Besleme Gerilimi9 V DC … 30 V DC
Güç tüketimiTyp. 10 W, 22 W, 5 s süreyle maks. 35 W yol alma aşaması
Gövde malzemesiAlSi12, Optik kapağı: Polikarbonat
Gövde rengiAntrasit grisi (RAL 7016)
Koruma sınıfıIP65 (IEC 60529:1989+AMD1:1999+AMD2:2013) / IP67 (IEC 60529:1989+AMD1:1999+AMD2:2013) / IP69 (IEC 60529:1989+AMD1:1999+AMD2:2013) / IPX9K (ISO 20653)
Koruma sınıfıIII (IEC 61140:2016-11)
Elektrik güvenliğiIEC 61010-1:2010-06
Ağırlık0,7 kg
Boyutlar (U x G x Y)100,3 mm x 100,3 mm x 98,5 mm
MTBF50 yıl (25 °C ortam sıcaklığında)
Emniyet tekniği parametreleri
KategoriB (EN ISO 13849-1:2023)
Performans seviyesiPL b (EN ISO 13849-1:2023)
SRS/SRSS performans sınıfıC (IEC/TS 62998-1:2019)
UygunluklarEN ISO 13849-1:2023, IEC/TS 62998-1:2019, EN ISO 13855:2024, EN ISO 13482:2014, DIN CLC/TS 62046:2009, % 5 remisyon derecesinde, ANSI/ITSDF B56.5:2012, DIN EN ISO 3691-4:2023-12, IEC 63327: 2021-05
DCavg (diyagnostik kapsamı derecesi)< 60 %, Kat. B (EN ISO 13849-1)
MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre)> 100 yıl, 30 °C ortam sıcaklığında (EN ISO 13849-1:2023)
TM (kullanım ömrü)20 yıl (EN ISO 13849-1:2023), 30 °C ortam sıcaklığında
Fonksiyonlar
Ölçüm verisi çıkışıEthernet üzerinden
Dijital Add-on'larVeri azaltma ve veri hazırlama paketi / Güvenilirlik paketi / Multi-Echo teknolojisi / Reflektör algılama / Interlaced modu / IMU (Inertial Measurement Unit) / PTP
Performans
Tarama/görüntü frekansı230.400 ölçüm noktası/sn … 691.200 ölçüm noktası/sn, eko sayısına bağlıdır
Ölçüm verileri çıkışının gecikmesi≤ 5 ms
ReaktionszeitPL b ile güvenli ölçüm verileri çıkışı, ≤ 80 ms / PL b ile güvenli 3D nesne algılama, ≤ 250 ms
Güvenlik odaklı kaplama aralığı≤ ± 100 mm
Sistematik hataMax. ± 35 mm / Typ. ± 20 mm
İstatistiksel hata≤ 4 mm (0.05 m … 20 m)
Entegre uygulamalarPL b ile güvenli ölçüm verileri çıkışı / PL b ile güvenli 3D nesne algılama
Arayüzler
Ethernet✔ , TCP/IP, UDP/IP
FonksiyonVeri arayüzü (okuma sonucu çıkışı), NTP, Ölçüm verileri çıkışı (mesafe, RSSI)
Veri aktarma hızı100 Mbit/s
Dijital girişler/çıkışlar8, kişiye özel şekilde yapılandırılabilir, bkz. Sistem soketi 2130754
Optik göstergeler4 LEDs
Konfigürasyon yazılımıSOPAS Air (tarayıcı tabanlı) / Sentio Creator
Ortam verileri
Remisyon derecesi2 % … > 1.000 % (Reflektör)
Gönderilen ışımaKonut, ticari ve hafif sanayi ortamlarında emisyonlar (EN 61000-6-3:2007+A1:2011)
Elektromanyetik bağışıklıkEndüstriyel ortam (EN 61000-6-2:2005)
Uygulama alanlarıOtomotiv (UN ECE R10)
Uygulama alanlarıTarım ve orman makineleri (ISO 14982-1, ISO 14982-2)
Uygulama alanlarıHafriyat ve inşaat makineleri (ISO 13766-1)
Sinüs/rezonans tarama10 Hz … 1.000 Hz
Sinüs kontrolü10 Hz … 500 Hz, 5 g, 10 frekans çevrimi
Gürültü kontrolü10 Hz … 250 Hz, 4,24 g RMS, 5 h
Darbe dayanımı50 g, 11 ms, ± 3 münferit şok/eksen / 25 g, 6 ms, ± 1.000 sürekli şok/eksen / 50 g, 3 ms, ± 5.000 sürekli şok/eksen
Güvenlik odaklı olmayan çalışma–40 °C … +50 °C
Güvenlik odaklı çalışma–25 °C … +50 °C
Depolama sıcaklığı–40 °C … +75 °C
Bağıl nem≤ 90 % RH, yoğuşmasız
Ortam ışığına dayanıklılık100 klx
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
TÜV approval✔
TÜV approval annex✔
cTUVus certificate✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
