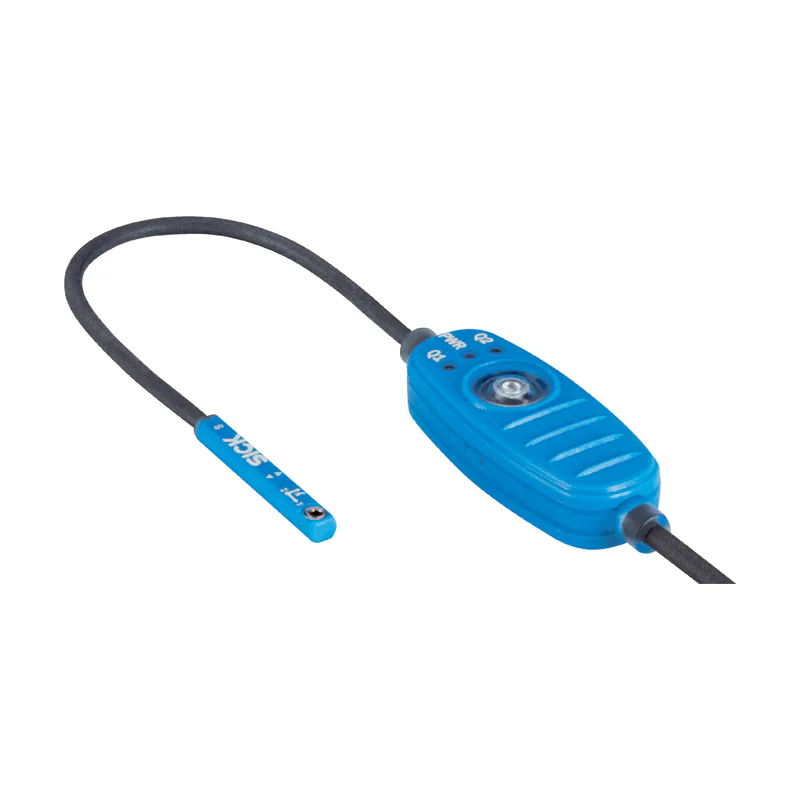

MPS-G50CSH13E31DZZ Silindir Sensörü
SICK

MPS-G50CSH13E31DZZ Silindir Sensörü

Parça no: 1127846Seri: MPS-G Silindir Sensörü SerisiKategori: Silindir Sensörleri

Silindir Sensörü · Ölçüm 50 mm · C-slot · IO-Link

  • Ölçüm mesafesi: 50 mm
  • Silindir yapı: C-slot
  • Çıkış fonksiyonu: IO-Link
  • Bağlantı tipi: M12 fişli kablo, 4 pin, 0,3 m
  • Koruma sınıfı: IP67

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK MPS-G serisine ait bu silindir sensörü 50 mm ölçüm aralığı, c-slot silindirlere uygun yapı, IO-Link çıkış fonksiyonu ve M12 fişli kablo, 4 pin, 0,3 m bağlantı ile sunulur. Silindir sensörler pnömatik ve hidrolik silindirlerde piston konumunu algılar; T-slot, C-slot ve adaptörlerle farklı silindir tiplerine montaj seçenekleri sunar. Parça numarası 1127846. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Silindir yapıC-slot
Tercih edilen üretici somunuSMC, PHD, Bimba
Algılama alanı0 mm … 50 mm
Adaptörlü silindir yapılarıT-slotlu silindir / Yuvarlak silindir / Profil ve tie-rod silindirler
Ölçüm mesafesi50 mm
Gövde uzunluğu25 mm
Anahtarlama çıkışı2 x itme çekme: PNP/NPN
Çıkış fonksiyonuIO-Link
Elektriksel kablolamaDC 4 telli
Koruma sınıfıIP67
Öğretme tuşu1 ila 3 anahtarlama noktası için dinamik öğretmeyi başlatma / 1 ila 3 anahtarlama noktasını elle programlama (dijital çıkışlar) / Her anahtarlama noktası için aşırı algılama mesafesini uyarlama / Anahtarlama noktalarını sıfırlama
IO-Link8 adede kadar anahtarlama noktasını yapılandırma
Teşhis fonksiyonuAktüatör teşhisi
Özel özelliklerSlotun içine komple sokulmuş ve bu sayede korumalı montaj
Mekanik/Elektrik
Besleme Gerilimi10 V DC … 30 V DC
Gerilim düşmesi≤ 1 V
Sürekli akım Ia≤ 200 mA
Koruma sınıfıIII
Zaman gecikmesi0,175 s
Güç tüketimi≤ 550 mW
Gerekli tip. manyetik alan şiddeti.2 mT … 20 mT
Aşırı algılama mesafesiKonfigüre edilebilir
HisterezisKonfigüre edilebilir
Tip. çözünürlük0,01 mm
Tip. doğrusallık hatası0,3 mm
Tip. tekrarlama hassasiyeti0,05 mm
Tip. örnekleme hızı1 ms
Ters polarizasyon korumasıEvet
Kısa devre korumasıEvet
Anahtarlama durumu LED'iEvet
Dijital anahtarlama çıkışıEvet
ÖğretmeEvet
Çalışma ortamı sıcaklığı–20 °C … +70 °C
Darbe ve titreşim dayanımı30 g, 11 ms / 10 … 55 Hz, 1 mm
EMVCEN 60947-5-2 uyarınca
Bağlantı tipiM12 fişli kablo, 4 pin, 0,3 m
Çapraz kablolama0,08 mm²
Kablo çapıØ 2,6 mm
Bükme yarıçapıHareketli durumda > 10 x kablo çapı
Kablo çıkışıDüz
Bağlantı tipiKablo, 4 telli, 0,1 m
Kablo çapı0,09 mm²
Kablo çapıØ 2,2 mm
Bükme yarıçapıHareketli durumda > 10 x kablo çapı
Kablo çıkışıDüz
GövdePlastik, PA, güçlendirilmiş
KabloPUR
Kumanda elemanıPlastik, TPU, takviyeli
Emniyet tekniği parametreleri
MTTFD358 yıl
DCavg0 %
TM (kullanım ömrü)20 yıl
İletişim arayüzü
İletişim arayüzüIO-Link V1.1
İletişim arayüzü ayrıntısıCOM3
Döngü süresi1 ms
Proses verisi uzunluğu32 Bit
Proses verisi yapısıBit 0 … 7 = Anahtarlama sinyali Qint1 - Qint8 (veya 8 adede kadar alarm bilgilendirmesi) / Bit 16 … 31 = pozisyon (in x10 µm)
Arıza teşhis
Durum verileriÇevrim sayısı, hareket süresi, kat edilen silindir stroku, bekleme süresi, piston hızı, alarm bilgilendirmeleri
Manyetik alan gücü2 mT … 18 mT
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
China Compulsory Product Certification (CCC) exempt✔
cULus certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
