MLG05W-0236H52501 Otomasyon Işık Perdesi
SICK

MLG05W-0236H52501 Otomasyon Işık Perdesi

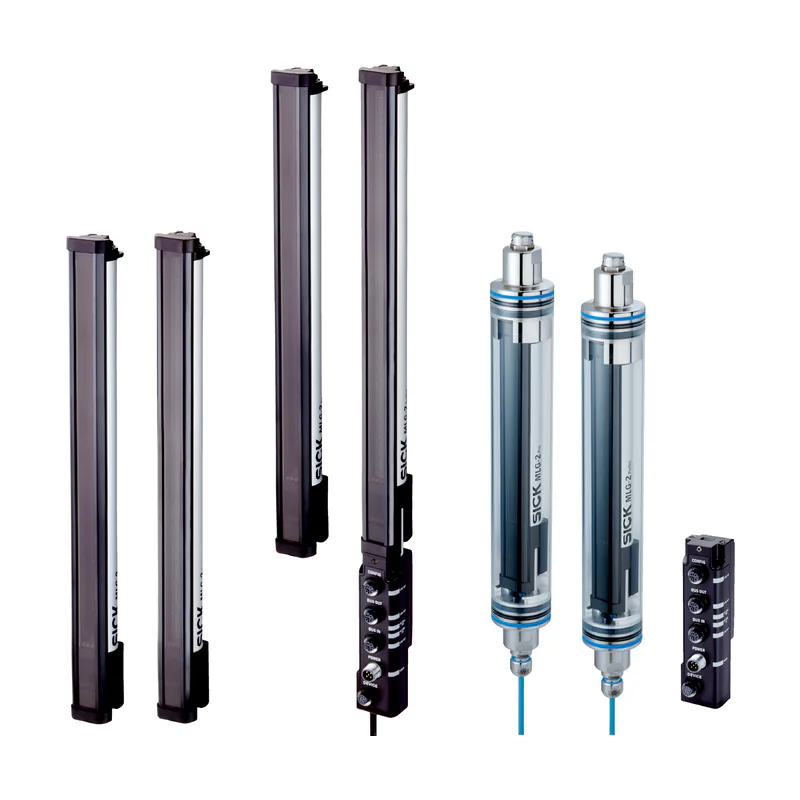

Parça no: 1119294Seri: MLG-2 WebChecker Otomasyon Işık Perdesi SerisiKategori: Otomasyon Işık Perdeleri

Otomasyon Işık Perdesi · İtme-çekme: PNP/NPN · IP69K

  • Anahtarlama çıkışı: İtme-çekme: PNP/NPN
  • Koruma sınıfı: IP69K

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK MLG-2 serisine ait bu otomasyon ışık perdesi İtme-çekme: PNP/NPN çıkış ve IP69K koruma sınıfı ile sunulur. Otomasyon ışık perdeleri geniş bir alanı çok sayıda ışınla tarayarak nesne yüksekliği, konumu ve varlığının ölçülmesinde kullanılır. Bu ürünler proses otomasyonu içindir; personel güvenliği uygulamaları için güvenlik ürünleri tercih edilmelidir. Parça numarası 1119294. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Cihaz modeliHat kenarı kontrolü
Sensör prensibiVerici/Alıcı
Minimum nesne uzunluğu4 mm
İki ışın arasındaki mesafe5 mm
Çözünürlük≥ 0,01 mm
Döngü süresiIşık huzmesi başına 32 μs
Tekrarlanabilirlik6 µm
Doğruluk± 0,3 mm
Senkronizasyon türüKablo
Işın demeti sayısı240
Toplam ölçüm alanı genişliği1.645 mm
Ölçüm alanı genişliği (bağlantı tarafı)295 mm
Kör bölge (orta bölge)455 mm
Ölçüm alanı genişliği (kafa tarafı)895 mm
Q1Alarm genel
UygulamaStandart modu

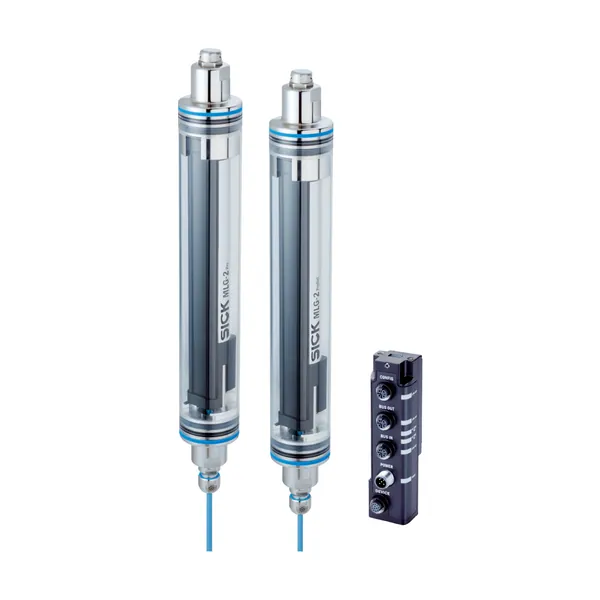

Teslimat kapsamında1 × verici (IP69K koruma borusu içinde) / 1 × alıcı (IP69K koruma borusu içinde) / 1 x Fieldbus haberleşme modülü / 1 x IP69K montaj kılavuzu
Münferit bileşenler stok numarası2122714 MLGR05W-0236F50201, 2122715 MLGT05W-0236F50201
Mekanik/Elektrik
Işık kaynağıLED, Kızılötesi ışık
Dalga uzunluğu850 nm
Gerilim kaynağı UvDC 19,2 V … 28,8 V
Verici akım tüketimi67 mA
Alıcı akım tüketimi168 mA
Fieldbus haberleşme modülünün akım tüketimi115 mA
Sinyal taşımass
Çıkış akımı Imax.100 mA
Çıkış yükü, kapasitif100 nF
Çıkış yükü, endüktif1 H
Başlatma süresi< 1 s
Anahtarlama çıkışıİtme-çekme: PNP/NPN
Boyutlar ( G x Y x D)50 mm x 1.880,1 mm x 50 mm
Bağlantı tipiM12 fiş, 5 pin, 1,4 m / 12 pinli M12 erkek konnektör, 1,4 m
Gövde malzemesiAlüminyum (ışık bariyeri) / PMMA Plexiglas XT Food Contact DoC (koruma boruları) / Polipropilen, paslanmaz çelik 1.4404 (kablo) / VA 1.4305 (basınç dengeleme elemanı) / Paslanmaz çelik 1.4404 (uç kapakları) / Paslanmaz çelik V4A 1.4404 DIN EN 1672-2 (kablo rakoru)
GöstergeLED
Koruma sınıfıIP69K / / III
Koruma devreleriUV kutup değiştirme korumalı bağlantılar / Çıkış Q kısa devre korumalı / Parazitlenme palsini engelleme
Koruma sınıfıIII
Ağırlık3,559 kg
OpsiyonKoruyucu gövde IP69K
UL-dosya no.NRKH.E181493
Performans
Maksimum algılama mesafesi3,5 m
Minimum algılama mesafesi≥ 0,2 m
Algılama mesafesi2,5 m
Tepki süresi48,5 ms
Arayüzler
EtherNet/IP™✔
Dijital çıkışQ1
Adet1
Ortam verileri
Darbe dayanımıSürekli şok 10 g, 16 ms, 1000 şok / Tek şok 15 g, 11 ms, her 3 aks
Titreşime karşı dayanıklılıkSallama sinüs biçimli 10-150 Hz 5 g
Ortam ışığına dayanıklılık100.000 lx
Çalışma ortamı sıcaklığı–20 °C … +55 °C
Depo ortam sıcaklığı–40 °C … +70 °C
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
Moroccan declaration of conformity✔
China RoHS✔
cULus certificate✔
Profinet certificate✔
Photobiological safety (IEC EN 62471)✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
