MICS3-CCAZ90AA1 Güvenlik Lazer Tarayıcı
SICK

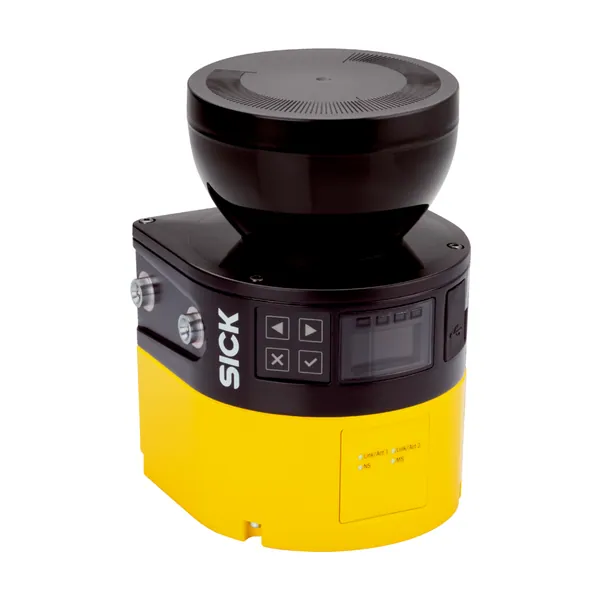

MICS3-CCAZ90AA1 Güvenlik Lazer Tarayıcı
Güvenlik Lazer Tarayıcı · Tip 3 (IEC 61496) · PL d (EN ISO 13849) · SIL 2 (IEC 61508)
- Tip: Tip 3 (IEC 61496)
- Performans seviyesi: PL d (EN ISO 13849)
- Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508)
- Koruma sınıfı: IP65 (IEC 60529)
Fiyat ve teslim süresi için teklif isteyin.
Ürün açıklaması
SICK microScan3 serisine ait bu güvenlik lazer tarayıcı Tip 3 (IEC 61496) sınıflandırması, PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1110036. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.
Teknik özellikler
| Özellikler | |
|---|---|
| Ürün modeli | microScan3 Pro I/O - EFI-pro |
| Uygulama | Sistem soketsiz sensör |
| Uygulama alanı | Indoor |
| Koruma alanı mesafesi | 9 m |
| Uyarı alanı aralığı | 64 m |
| Çarpışma koruma alanı algılama mesafesi | 19 m (Referans hedefi üzerinden) |
| Eşzamanlı denetlenen koruma alanlarının sayısı | ≤ 4 |
| Alan sayısı | 128 |
| Denetleme durumlarının sayısı | 128 |
| Tarama açısı | 275° |
| Çözünürlük (yapılandırılabilir) | 30 mm / 40 mm / 50 mm / 60 mm / 70 mm / 150 mm / 200 mm |
| Açısal çözünürlük | 0,1° |
| Tepki süresi | 90 ms |
| Koruma alanı ilavesi | 100 mm |
| Emniyet tekniği parametreleri | |
| Tip | Tip 3 (IEC 61496) |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508) |
| Kategori | Kategori 3 (EN ISO 13849) |
| Performans seviyesi | PL d (EN ISO 13849) |
| PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 8,0 x 10-8 |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| Hata durumunda emniyetli durum | En az bir OSSD KAPALI durumda bulunur. / Ağ üzerinden güvenlik çıkışları mantıksal olarak 0'dır. |
| Fonksiyonlar | |
| Tekrar çalışma kilidi | ✔ |
| Kontaktör kontrolü (EDM) | ✔ |
| Çoklu değerlendirme | ✔ |
| Denetleme durumu değiştirme | ✔ |
| Eşzamanlı denetim | ✔ |
| Statik koruma alanı değiştirmesi | ✔ |
| Çarpışma koruması alanı | ✔ |
| Güvenli kontur tespiti | ✔ |
| Referans olarak kontur | ✔ |
| Entegre edilmiş konfigürasyon hafızası | ✔ |
| Ölçüm verisi çıkışı | Ethernet üzerinden |
| EFI-pro üzerinden güvenli SICK cihaz haberleşmesi | ✔ |
| Arayüzler | |
| Güç kaynağı | 1 x erkek konnektör M12, 4 pin, A kodlamalı |
| Lokal girişler ve çıkışlar (G/Ç) | 2 x dişi konnektör M12, 17 pin, A kodlamalı |
| Dinamik kumanda girişleri | 2 x dişi konnektör M12, 8 pin, A kodlamalı |
| Fieldbus, endüstriyel ağ | 2 x dişi konnektör M12, 4 pin, D kodlamalı |
| OSSD-çiftleri | 4 |
| Ağ üzerinden güvenlik çıkışları | 4 |
| Üniversal çıkışlar | 4 |
| Üniversal girişler | 16 |
| Dinamik kumanda girişleri | 2 |
| Statik kontrol girişleri | 8 |
| Konfigürasyon metodu | Safety Designer ile bilgisayar (konfigürasyon ve diyagnoz yazılımı) |
| Konfigürasyon ve diyagnostik arayüz | USB 2.0, Mini USB, Ethernet |
| Hizmetler | EtherNet/IP™ CIP Safety™ |
| Fieldbus, endüstriyel ağ | EFI-pro |
| RPI (requested packet interval) | 5 ms … 1.000 ms, 5 milisaniyenin katı |
| Gösterge elemanları | Grafiksel renkli ekran, LEDs |
| Elektrik | |
| Koruma sınıfı | III (EN 61140) |
| Gerilim Kaynağı Uv | 24 V DC (16,8 V DC … 30 V DC) |
| Güç tüketimi tipik | 8,1 W (çıkış yüksüz) |
| Mekanik | |
| Boyutlar ( G x Y x D) | 112 mm x 163 mm x 111,1 mm |
| Gövde malzemesi | Alüminyum |
| Gövde rengi | RAL 1021 (kolza sarısı), RAL 9005 (siyah) |
| Optik kılıf malzemesi | Polycarbonat |
| Optik kılıf yüzeyi | Dış yüzey kazıma önleyici kaplama |
| Ortam verileri | |
| Koruma sınıfı | IP65 (IEC 60529) |
| Ortam ışığına dayanıklılık | ≤ 40 klx (IEC 61496-3) |
| Çalışma ortamı sıcaklığı | –10 °C … +50 °C |
| Depolama sıcaklığı | –25 °C … +70 °C |
| Titreşim dayanımı | IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Darbe dayanımı | IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3 |
| Sınıf | 5M1 (IEC 60721-3-5) |
| Daimi şok | 100 m/s², 16 ms |
| EMVC | IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4 |
| Diğer veriler | |
| Işık türü | Palsli lazer diyodu |
| Dalga uzunluğu | 845 nm |
| Algılanabilir remisyon derecesi | %1,8 … %1000 ve daha fazla |
| Lazer sınıfı | 1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1) |
| Sertifikalar | |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China RoHS | ✔ |
| cULus certificate | ✔ |
| Ethernet/IP certificate | ✔ |
| EC-Type-Examination approval | ✔ |
| China GB certificate | ✔ |
| Information according to Art. 3 of Data Act (Regulation EU 2023/2854) | ✔ |
