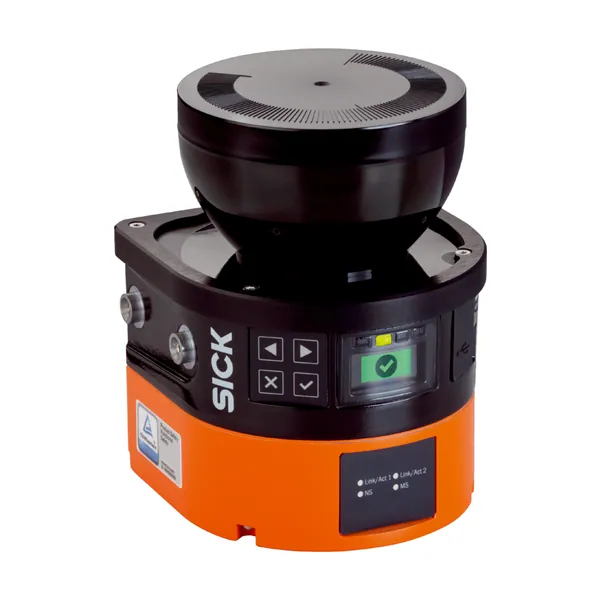

MICS3-CBUZ40IZ1 Güvenlik Lazer Tarayıcı
SICK

MICS3-CBUZ40IZ1 Güvenlik Lazer Tarayıcı

Parça no: 1094471Seri: outdoorScan3 Güvenlik Lazer Tarayıcı SerisiKategori: Güvenlik Sistemleri

Güvenlik Lazer Tarayıcı · Tip 3 (IEC 61496) · PL d (EN ISO 13849) · SIL 2 (IEC 61508)

  • Tip: Tip 3 (IEC 61496)
  • Performans seviyesi: PL d (EN ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK outdoorScan3 serisine ait bu güvenlik lazer tarayıcı Tip 3 (IEC 61496) sınıflandırması, PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1094471. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün modelioutdoorScan3 Pro - EtherNet/IP
UygulamaSistem soketsiz sensör
Uygulama alanı/ Outdoor
Basınçlı hava temizliğiMümkün değil
Koruma alanı mesafesi4 m
Uyarı alanı aralığı40 m
Eşzamanlı denetlenen koruma alanlarının sayısı≤ 8
Alan sayısı128
Denetleme durumlarının sayısı128
Tarama açısı275°
Çözünürlük (yapılandırılabilir)50 mm / 70 mm
Açısal çözünürlük0,39°
Tepki süresi115 ms
Koruma alanı ilavesi65 mm
Emniyet tekniği parametreleri
TipTip 3 (IEC 61496)
Güvenlik için entegrasyon seviyesiSIL 2 (IEC 61508)
KategoriKategori 3 (EN ISO 13849)
Performans seviyesiPL d (EN ISO 13849)
SRS/SRSS performans sınıfıPerformans sınıfı D (IEC/TS 62998)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)8,0 x 10-8
TM (kullanım ömrü)20 yıl (EN ISO 13849)
Hata durumunda emniyetli durumAğ üzerinden güvenlik çıkışları mantıksal olarak 0'dır.
Fonksiyonlar
Tekrar çalışma kilidi✔
Çoklu değerlendirme✔
Denetleme durumu değiştirme✔
Eşzamanlı denetim✔
Statik koruma alanı değiştirmesi✔
Entegre edilmiş konfigürasyon hafızası✔
Ölçüm verisi çıkışıEthernet üzerinden
Arayüzler
Güç kaynağı1 x erkek konnektör M12, 4 pin, A kodlamalı
Fieldbus, endüstriyel ağ2 x dişi konnektör M12, 4 pin, D kodlamalı
OSSD-çiftleri0
Ağ üzerinden güvenlik çıkışları8
Konfigürasyon metoduSafety Designer ile bilgisayar (konfigürasyon ve diyagnoz yazılımı)
Konfigürasyon ve diyagnostik arayüzUSB 2.0, Mini USB, Ethernet
Fieldbus, endüstriyel ağEtherNet/IP™
Desteklenen protokol sürümleriCommon Industrial Protocol: The CIP Networks Library Volume 1, Edition 3.20
Topoloji desteğiDLR (Device Level Ring)
Gösterge elemanlarıGrafiksel renkli ekran, LEDs
Elektrik
Koruma sınıfıIII (EN 61140)
Gerilim Kaynağı Uv24 V DC (16,8 V DC … 30 V DC)
Güç tüketimi tipik7,2 W
Mekanik
Boyutlar ( G x Y x D)114,6 mm x 150,7 mm x 114,6 mm
Gövde malzemesiAlüminyum
Gövde rengiRAL 2004 (saf turuncu), RAL 9005 (siyah)
Optik kılıf malzemesiPolycarbonat
Optik kılıf yüzeyiDış yüzey kazıma önleyici kaplama
Ortam verileri
Koruma sınıfıIP65 (IEC 60529)
Halojen ışık12.000 lx (IEC 61496-3)
Güneş ışığı40.000 lx (IEC 61496-3)
Çalışma ortamı sıcaklığı–25 °C … +50 °C
Depolama sıcaklığı–25 °C … +70 °C
Yağmur10 mm/h
Kar3 mm/h SWE, kar örtüsünün su eşdeğeri
Sis50 m (MOR, meteorolojik görüş mesafesi)
Titreşim dayanımıIEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Sınıf5M1 (IEC 60721-3-5)
Darbe dayanımıIEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Sınıf5M1 (IEC 60721-3-5)
Daimi şok100 m/s², 16 ms
EMVCIEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
Diğer veriler
Işık türüPalsli lazer diyodu
Dalga uzunluğu845 nm
Algılanabilir remisyon derecesi%1,8 … %1000 ve daha fazla
Lazer sınıfı1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
EC-Type-Examination approval✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
