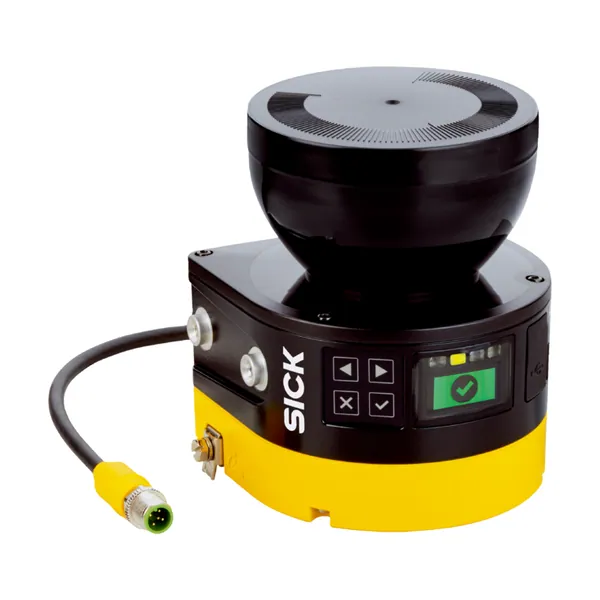

MICS3-AAAZ90BZ1P01 Güvenlik Lazer Tarayıcı
SICK

MICS3-AAAZ90BZ1P01 Güvenlik Lazer Tarayıcı

Parça no: 1089493Seri: microScan3 Güvenlik Lazer Tarayıcı SerisiKategori: Güvenlik Sistemleri

Güvenlik Lazer Tarayıcı · Tip 3 (IEC 61496) · PL d (EN ISO 13849) · SIL 2 (IEC 61508)

  • Tip: Tip 3 (IEC 61496)
  • Performans seviyesi: PL d (EN ISO 13849)
  • Güvenlik için entegrasyon seviyesi: SIL 2 (IEC 61508)
  • Koruma sınıfı: IP65 (IEC 60529)

Fiyat ve teslim süresi için teklif isteyin.

Teklif isteyinWhatsApp+90 532 644 78 56

Ürün açıklaması

SICK microScan3 serisine ait bu güvenlik lazer tarayıcı Tip 3 (IEC 61496) sınıflandırması, PL d (EN ISO 13849) performans seviyesi, SIL 2 (IEC 61508) güvenlik bütünlük seviyesi ve IP65 (IEC 60529) koruma sınıfı ile sunulur. Güvenlik ürünleri makinelerin tehlikeli bölgelerinde personeli korumak için tasarlanmıştır; seçimi ve devreye alınması ilgili güvenlik standartlarına göre yapılmalıdır. Parça numarası 1089493. Tüm teknik değerler "Teknik Özellikler" sekmesinde, Türkçe teknik föy "Dokümanlar" sekmesinde yer alır.

Teknik özellikler

Özellikler
Ürün modelimicroScan3 Core I/O AIDA
UygulamaSistem soketi (2087958) dahil sensör (1089326)
Uygulama alanıIndoor
Koruma alanı mesafesi9 m
Eşzamanlı denetlenen koruma alanlarının sayısı≤ 4
Alan sayısı4
Denetleme durumlarının sayısı1
Tarama açısı275°
Çözünürlük (yapılandırılabilir)30 mm / 40 mm / 50 mm / 60 mm / 70 mm / 150 mm / 200 mm
Açısal çözünürlük0,1°
Tepki süresi90 ms
Koruma alanı ilavesi100 mm
Emniyet tekniği parametreleri
TipTip 3 (IEC 61496)
Güvenlik için entegrasyon seviyesiSIL 2 (IEC 61508)
KategoriKategori 3 (EN ISO 13849)
Performans seviyesiPL d (EN ISO 13849)
PFHD (saat başına tehlike getiren devre dışı kalma için ortalama olasılık)8,0 x 10-8
TM (kullanım ömrü)20 yıl (EN ISO 13849)
Hata durumunda emniyetli durumEn az bir OSSD KAPALI durumda bulunur.
Fonksiyonlar
Çoklu değerlendirme✔
Eşzamanlı denetim✔
Güvenli kontur tespiti✔
Referans olarak kontur✔
Entegre edilmiş konfigürasyon hafızası✔
Ölçüm verisi çıkışıYok
Arayüzler
Bağlantı tipiErkek konnektör, M12, 5 pin, A kodlamalı (gerilim kaynağı ve çıkışlar için ortak erkek konnektör, AIDA uyumlu)
OSSD-çiftleri1
Konfigürasyon metoduSafety Designer ile bilgisayar (konfigürasyon ve diyagnoz yazılımı)
Konfigürasyon ve diyagnostik arayüzUSB 2.0, Mini USB
Gösterge elemanlarıGrafiksel renkli ekran, LEDs
Elektrik
Koruma sınıfıIII (EN 61140)
Gerilim Kaynağı Uv24 V DC (16,8 V DC … 30 V DC)
Güç tüketimi tipik7 W (çıkış yüksüz)
Mekanik
Boyutlar ( G x Y x D)112 mm x 135,1 mm x 111,1 mm
Ağırlık1,15 kg
Gövde malzemesiAlüminyum
Gövde rengiRAL 1021 (kolza sarısı), RAL 9005 (siyah)
Optik kılıf malzemesiPolycarbonat
Optik kılıf yüzeyiDış yüzey kazıma önleyici kaplama
Ortam verileri
Koruma sınıfıIP65 (IEC 60529)
Ortam ışığına dayanıklılık≤ 40 klx (IEC 61496-3)
Çalışma ortamı sıcaklığı–10 °C … +50 °C
Depolama sıcaklığı–25 °C … +70 °C
Titreşim dayanımıIEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Sınıf5M1 (IEC 60721-3-5)
Darbe dayanımıIEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Sınıf5M1 (IEC 60721-3-5)
Daimi şok100 m/s², 16 ms
EMVCIEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
Diğer veriler
Işık türüPalsli lazer diyodu
Dalga uzunluğu845 nm
Algılanabilir remisyon derecesi%1,8 … %1000 ve daha fazla
Lazer sınıfı1 (21 CFR 1040.10 ve 1040.11, IEC 60825-1)
Sertifikalar
EU declaration of conformity✔
UK declaration of conformity✔
ACMA declaration of conformity✔
China RoHS✔
cULus certificate✔
S Mark certificate✔
EC-Type-Examination approval✔
China GB certificate✔
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)✔
